Сигнализаторы горючих газов и паров термохимические ЩИТ-2, 42566-14

Назначение

Сигнализаторы горючих газов и паров термохимические ЩИТ-2 (далее - сигнализаторы) предназначены для выдачи сигналов о превышении установленных значений довзрывоопас-ных концентраций единичных горючих газов и паров горючих жидкостей и их совокупности в воздухе производственных помещений.

Описание

Сигнализаторы являются автоматическими многоканальными или одноканальными стационарными приборами непрерывного действия,

Принцип действия сигнализаторов - термохимический, основан на тепловом эффекте химической реакции окисления горючих газов и паров и их смесей на каталитически активном чувствительном элементе и преобразовании температуры чувствительного элемента в электрический сигнал.

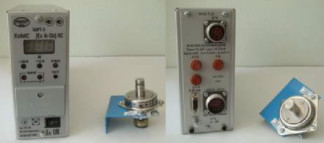

Многоканальные сигнализаторы состоят из одного блока питания и сигнализации (БПС), который имеет пять электрически не связанных между собой каналов, и пяти датчиков: с конвекционной подачей контролируемой среды (ДТХ-127) или с принудительной подачей контролируемой среды (ДТХ-128).

Одноканальные сигнализаторы состоят из одного блока питания и сигнализации (блок У) и одного из приведенных датчиков.

Информация от сигнализаторов исполнений ЩИТ-2-20 ^ ЩИТ-2-23 может передаваться на компьютер через интерфейс RS-485.

Способ подачи контролируемой среды и количество каналов контроля для исполнений сигнализаторов приведены в таблице 1.

Таблица 1

Датчики сигнализаторов имеют уровень взрывозащиты "взрывобезопасный" (1), виды взрывозащиты: "взрывонепроницаемая оболочка" (d) и "искробезопасная электрическая цепь" (ib) и предназначены для установки во взрывоопасных зонах помещений и наружных установок. Блоки питания и сигнализации имеют вид взрывозащиты "искробезопасная электрическая цепь" (ib) и предназначены для установки вне взрывоопасных зон.

Маркировка взрывозащиты:

-    датчиков ДТХ-127-1 - "1ExdibIICT6X В КОМПЛЕКТЕ ЩИТ-2";

-    датчиков ДТХ-128-1 - " 1ЕхdibПCT6Х", " 1Ех d ib IIC T6 Gb Х В КОМПЛЕКТЕ ЩИТ-2";

-    датчиков ДТХ-127-5 - "1Ех&ЬПСТ6", "1Ех d ib IIC T6 Gb";

-    блоков У-11, У-12 - "ExibIIC В КОМПЛЕКТЕ ЩИТ-2";

-    блоков У-20 - У-23 - "ЕхМГС", "[Ех ib Gb] IIC".

Технические характеристики

Диапазон измерений от нижнего концентрационного предела распростра-    от 0 до 50 нения пламени, % НКПР

Диапазон сигнальных концентраций сигнализаторов в рабочих условиях, %    от 5 до 50 НКПР

Пределы допускаемой основной абсолютной погрешности (на метано-    ± 5 воздушной смеси), % НКПР

Пределы допускаемой основной абсолютной погрешности срабатывания    ± 1 пороговых устройств, приведенной ко входу сигнализатора, % НКПР

Время выдачи сигнала "Порог 1" (время срабатывания), с, не более    10 Электрическая мощность, потребляемая сигнализаторами, В А, не более:

-    многоканальными    50

-    одноканальными    10 Сила тока, потребляемого сигнализаторами от внешнего источника резервного питания, мА, не более:

-    многоканальными    1300

-    одноканальными    260 Габаритные размеры, мм, не более:

-    ДТХ-127-1    83х60х150

-    ДТХ-127-5    90х85х85

-    ДТХ-128-1    140х187х160

-    блокУ-11    322х80х180

-    блок У-20, У-22    312х80х180

-    БПС-127-8, БПС-127-10, БПС-127-11    395х520х198 Масса, кг, не более:

-    ДТХ-127-1    0,4

-    ДТХ-127-5    0,3

-    ДТХ-128-1    2,3

-    блок У-11    4,0

-    блок У-20, У-22    3,0

-    БПС-127-8    18,0

-    БПС-127-10, БПС-127-11    16,0 Средняя наработка на отказ, ч, не менее    66700 Полный средний срок службы, лет, не менее    10

Условия эксплуатации:

О/'Ч

- температура окружающего воздуха, С

от 1 до 50 от минус 45 до плюс 50 от 630 до 800 от 84, 0 до 106,7

до 90 при температуре 25 0С

ДТХ-127-1

ДТХ-127-5

-    атмосферное давление, мм. рт. ст.

кПа

-    относительная влажность окружающего воздуха, %,

Электрическое питание сигнализаторов осуществляется от:

-    сети переменного тока напряжением от 187 до 242 В, частотой (50 ± 1) Гц (основное питание);

-    внешнего источника постоянного тока напряжением (12,0 ± 1,2) В (резервное питание для исполнений ЩИТ-2-20 ^ ЩИТ-2-23).

Знак утверждения типа

наносится:

-    на передней панели блоков У-11, БПС-127-8, этикетке ДТХ-128-1 - способом сеткографии;

-    на задней панели блоков У-20, У-22, БПС-127-10, БПС-127-11 - способом тампопечати;

-    на этикетке ДТХ-127-1 - способом прессования;

-    на этикетке ДТХ-127-5 и на эксплуатационной документации - печатным способом.

Комплектность

В комплект поставки сигнализаторов входят:

-    датчики ДТХ-127-1, ДТХ-127-5, ДТХ-128-1 - (номенклатура и количество - в соответствии с исполнением);

-    блок питания и сигнализации У или БПС - (номенклатура и количество - в соответствии с исполнением);

-    комплект монтажных частей - 1 компл.;

-    комплект запасных частей и принадлежностей - 1 компл.;

-    упаковка - 1 компл.;

-    эксплуатационная документация - 1 компл.;

-    методика поверки - 1 экз.

Поверка

осуществляется по документу МИ 662-84 5В 1.550.046 ДЛ "Государственная система обеспечения единства измерений. Сигнализаторы горючих газов и паров термохимические ЩИТ-2. Методика поверки", утвержденному ГП "Укрметртестстандарт" 18.08.2014 г.

Средства поверки: ГСО № 9767-2011.

Сведения о методах измерений

приведены в «Сигнализаторы горючих газов и паров термохимические ЩИТ-2. Техническое описание и инструкция по эксплуатации 5В1.550.046-19 ТО».

Нормативные и технические документы, устанавливающие требования к сигнализаторам горючих газов и паров термохимические ЩИТ-2

ГОСТ 27540-87 Сигнализаторы горючих газов и паров термохимические. Общие технические требования.

ТУ 38 Украины 0208010-006-94 5В1.550.046 ТУ "Сигнализаторы горючих газов и паров термохимические ЩИТ-2. Технические условия".

Рекомендации к применению

-    при выполнении работ по обеспечению безопасных условий и охраны труда;

-    при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
