| Номер в госреестре | 42567-16 |
| Наименование СИ | Сигнализаторы |
| Обозначение типа СИ | ЩИТ-3 |
| Изготовитель | ОДО "РОСС", Украина, г.Харьков |
| Год регистрации | 2016 |
| Срок свидетельства | 21.01.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Сигнализаторы ЩИТ-3 (далее - сигнализаторы) предназначены для автоматического непрерывного измерения содержания горючих газов и паров, токсичных газов (сероводорода, оксида углерода, аммиака), диоксида углерода и кислорода (далее - газы) в воздухе рабочей зоны, контроля наличия воды в помещениях и выдачи световой и звуковой сигнализации, а также коммутации внешних электрических цепей при достижении установленных значений содержания газов и появлении воды в помещениях.
Сигнализаторы являются стационарными приборами, состоящими из датчиков и блока питания и сигнализации (далее по тексту - блок БПС).
Датчики содержат первичный и вторичный измерительные преобразователи и другие элементы. Принцип действия первичных измерительных преобразователей содержания горючих газов и паров - термохимический, других газов - электрохимический.
Блоки БПС содержат устройства обработки сигналов, блоки питания, блоки реле, цифровое отсчетное устройство и другие элементы.
Сигнализаторы исполнений ЩИТ-3-1, ЩИТ-3-2, ЩИТ-3-3, ЩИТ-3-4 могут комплектоваться датчиками содержания газов и паров, указанными в таблице 1, и датчиком наличия воды ДВЭ-1 в произвольном наборе в зависимости от заказа.
Блоки БПС имеют исполнения:
- БПС-152 - одноканальный;
- БПС-153 - двухканальный;
- БПС-154 - трехканальный,
- БПС-155 - четырехканальный.
Информация с блока БПС может передаваться на компьютер через интерфейс RS-485.
Сигнализаторы исполнений ЩИТ-3-6, ЩИТ-3-12, ЩИТ-3-18, ЩИТ-3-24 могут комплектоваться датчиками содержания газов и паров, указанными в таблице 2, в произвольном наборе в зависимости от заказа.
Блоки БПС имеют исполнения:
- БПС-156 - с одним модулем связи;
- БПС-157 - с двумя модулями связи;
- БПС-158 - с тремя модулями связи;
- БПС-159 - с четырьмя модулями связи.
К одному модулю связи может быть подключено от 1 до 6 датчиков.
Информация с блока БПС может передаваться на компьютер через интерфейс CAN RS-232.
Сигнализаторы имеют взрывозащищенное исполнение и соответствуют требованиям ГОСТ 12.2.007.0-75, ГОСТ 22782.0-81, ГОСТ 22782.3-77, ГОСТ 22782.5-78, ГОСТ 22782.6-81, ГОСТ Р МЭК 60079-0-2011, ГОСТ IEC 60079-1-2011, ГОСТ Р МЭК 60079-11-2010.
Маркировка взрывозащиты:
- датчики ДТХ-152-1, ДТХ-152-2, ДТХ-152-3, ДТХ-152-4, ДЭХ-4 - 1ExdibIICT4, 1Ex d ib IIC Т4 Gb;
- датчик ДТХ-153 - 1ExdibIIBT4 X, 1Ex d ib IIB Т4 Gb Х;
- датчик ДТХ-154 - 1ExdibsIIBT3, 1Ex d ib IIB Т3 Gb;
- датчики ДЭХ-1, ДЭХ-2, ДЭХ-3, ДЭХ-5, ДЭХ-6, ДВЭ-1 - 1ExibIICT4, 1Ex ib IIC Т4 Gb;
- блоки БПС-152, БПС-153, БПС-154, БПС-155 - ExibIIC, [Ex ib Gb] ПС;
- датчики ДТХ-156-1, ДТХ-156-3 - 1ExdibIIАT4, 1Ex d ib НА Т4 Gb;
- датчик ДЭХ-7 - 1ExibIIАT4, 1Ex ib НА Т4 Gb;
- блоки БПС-156, БПС-157, БПС-158, БПС-159 - ExM!^ [Ex ib Gb] НА.

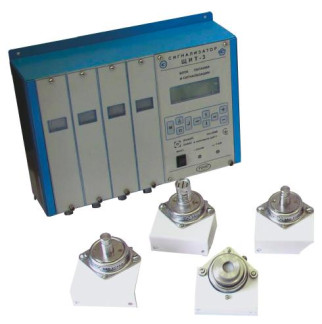

Рисунок 1 - Фотография общего вида сигнализатора ЩИТ-3 Знак поверки наносится на лицевую панель сигнализаторов.
Диапазоны измерений, пределы допускаемой основной абсолютной погрешности, пределы времени установления показаний Т0,9д и номинальная цена единицы наименьшего разряда отсчетного устройства указаны в таблицах 1 и 2.
Таблица 1 - Датчики, которыми комплектуются сигнализаторы исполнений ЩИТ-3-1, ЩИТ-3-2, ЩИТ-3-3, ЩИТ-3-4
| Условное обозначение датчика | Определяемый компонент | Поверочный компонент | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности | Предел допускаемого времени установления показания с | Номинальная цена единицы наименьшего разряда отсчет-ного устройства |
| ДТХ-152-1 | Метан и совокупность горючих газов и паров | Метан | от 0 до 50 % НКПР | ± 5 % НКПР | 20 | 0,1 % НКПР |
| ДТХ-152-2 | н-Бутан и совокупность горючих газов и паров | н-Бутан | от 0 до 55 % НКПР | ± 5 % НКПР | 20 | 0,1 % НКПР |
| ДТХ-152-3 | Водород | Водород | от 0 до 50 % НКПР | ± 5 % НКПР | 20 | 0,1 % НКПР |
| ДТХ-152-4 | Пары этилового спирта | Пропан | от 0 до 50 % НКПР | ± 5 % НКПР | 20 | 0,1 % НКПР |
| ДТХ-153 | н-Г ексан и совокупность горючих газов и паров | н-Г ексан | от 0 до 50 % НКПР | ± 5 % НКПР | 20 | 0,1 % НКПР |
| ДТХ-154 | н-Гексан и совокупность паров горючих жидкостей в высокотемпературной среде технологического оборудования | н-Гексан | от 0 до 50 % НКПР | ± 7,5 % НКПР | 30 | 0,1 % НКПР |
| ДЭХ-1 | Кислород | Кислород | от 0 до 25 % | ± 0,8 % | 30 | 0,1 % |
| ДЭХ-2 | Сероводород | Сероводород | от 0 до 40 мг/м3 | ± (0,50 + 0,15-С) мг/м3 | 60 | 0,1 мг/м3 |
| ДЭХ-3 | Оксид углерода | Оксид углерода | от 0 до 100 мг/м3 | ± (1,00 + 0,15-С) мг/м3 | 50 | 0,1 мг/м3 |
| ДЭХ-4 | Диоксид углерода | Диоксид углерода | от 0 до 0,5 % | ± (0,03 + 0,15-С) % | 90 | 0,001 % |
| ДЭХ-5 | Аммиак | Аммиак | от 0 до 125 мг/м3 | ± (2,00 + 0,15-С) мг/м3 | 50 | 1,0 мг/м3 |
| ДЭХ-6 | Аммиак | Аммиак | от 0 до 1700 мг/м3 | ± (30,00 + 0,19-С) мг/м3 | 50 | 1,0 мг/м3 |
Примечание. С - числовое значение
соответственно.
Таблица 2 - Датчики, которыми комплектуются сигнализаторы исполнений ЩИТ-3-6, ЩИТ-3-12, ЩИТ-3-18, ЩИТ-3-24
| Условное обозначение датчика | Определяемый компонент | Поверочный компонент | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности | Предел допускаемого времени установления показания Т0,9д, с | Номинальная цена единицы наименьшего разряда отсчетного устройства |
| ДТХ-156-1 | Метан и совокупность горючих газов и паров | Метан | от 0 до 50 % НКПР | ± 5 % НКПР | 20 | 0,1 % НКПР |
| ДТХ-156-3 | н-Бутан и совокупность горючих газов и паров | н-Бутан | от 0 до 55 % НКПР | ± 5 % НКПР | 20 | 0,1 % НКПР |
| ДЭХ-7 | Оксид углерода | Оксид углерода | от 0 до 100 мг/м3 | ± (1,00 + 0,15-С) мг/м3 | 50 | 0,1 мг/м3 |
Примечание. С - числовое значение измеренной массовой концентрации, мг/м . Примечание.*100 % НКПР соответствует:
- 4,4 % объемной доли метана;
- 1,7 % объемной доли пропана;
- 1,7 % объемной доли н-бутана;
- 1,0 % объемной доли н-гексана.
Количество каналов измерения содержания газов и паров или контроля наличия от 1 до 4 воды в исполнении ЩИТ-3-1, ЩИТ-3-2, ЩИТ-3-3, ЩИТ-3-4 Количество каналов измерения содержания газов и паров в исполнении ЩИТ-3
6, ЩИТ-3-12, ЩИТ-3-18, ЩИТ-3-24
Количество порогов срабатывания сигнализации по каждому каналу Габаритные размеры, мм, не более:
от 1 до 24 2
85x85x90
85x95x90
75x85x340
85x75x90
85x78x90
85x115x90
85x85x90
90x360x90
190x245x90
230x245x90
270x245x90
310x245x90
0,300
0,350
1,1
0,350
0,350
0,300
0,350
0,550
2,8
3,2
3,6
4,0
30000
10
- датчики ДТХ-152-1, ДТХ-152-2, ДТХ-152-3, ДТХ-152-4, ДТХ-156-1, ДТХ-156-3
- датчик ДТХ-153
- датчик ДТХ-154
- датчик ДЭХ-1
- датчики ДЭХ-2, ДЭХ-5, ДЭХ-6
- датчики ДЭХ-3, ДЭХ-7
- датчик ДЭХ-4
- датчик ДВЭ-1
- блоки БПС-152, БПС-156
- блоки БПС-153, БПС-157
- блоки БПС-154, БПС-158
- блоки БПС-155, БПС-159 Масса, кг, не более:
- датчики ДТХ-152-1, ДТХ-152-2, ДТХ-152-3, ДТХ-152-4, ДТХ-156-1, ДТХ-156-3
- датчик ДТХ-153
- датчик ДТХ-154
- датчик ДЭХ-1
- датчики ДЭХ-2, ДЭХ-5, ДЭХ-6
- датчики ДЭХ-3, ДЭХ-7
- датчик ДЭХ-4
- датчик ДВЭ-1
- блоки БПС-152, БПС-156
- блоки БПС-153, БПС-157
- блоки БПС-154, БПС-158
- блоки БПС-155, БПС-159 Средняя наработка на отказ, ч, не менее Полный средний срок службы, лет, не менее
Условия эксплуатации:
- температура окружающей и контролируемой среды, °С:
датчики ДТХ-152-1, ДТХ-152-2, ДТХ-152-3, ДТХ-152-4, ДВЭ-1 датчики ДТХ-153, ДЭХ-3, ДТХ-156-1, ДТХ-156-3, ДЭХ-7 датчики ДЭХ-1, ДЭХ-2, ДЭХ-5, ДЭХ-6 датчик ДЭХ-4, блоки БПС датчик ДТХ-154
от минус 45 до плюс 50 от минус 40 до плюс 50 от минус 30 до плюс 50 от минус 10 до плюс 50 от 15 до 200
- относительная влажность окружающего воздуха при температуре 25 °С, %:
датчики ДТХ-152-1, ДТХ-152-2, ДТХ-152-3, ДТХ-152-4, ДВЭ-1,
до 98
ДТХ-153, ДЭХ-3, ДТХ-156-1, ДТХ-156-3, ДЭХ-7, ДЭХ-1, ДЭХ-2,
ДЭХ-5, ДЭХ-6, ДЭХ-4
датчик ДТХ-154, блоки БПС
до 80 от 630 до 800 от 84,0 до 106,7.
- атмосферное давление, мм рт.ст.
кПа
Электрическое питание - от сети переменного тока номинальным напряжением 220 В или от резервного внешнего источника постоянного тока (аккумуляторной батареи) номинальным напряжением 12 В.
наносится на передней панели блоков БПС - способом сеткографии, на этикетке датчиков и на эксплуатационной документации - печатным способом.
В комплект поставки сигнализаторов входят:
- сигнализатор ЩИТ-3 - 1 шт. (исполнение - в соответствии с заказом);
- формуляр - 1 экз.;
- руководство по эксплуатации - 1 экз.;
- комплект запасных частей и принадлежностей - 1 комплект;
- комплект монтажных частей - 1 комплект.
осуществляется по документу, изложенному в разделе "Методика поверки" руководства по эксплуатации 5В2.840.410 РЭ, 5В2.840.410-04 РЭ и согласованному ГП "Укрметртестстандарт" (исх. № 12-7/157 от 14.09.2011 г. и 12-12/126 от 22.09.2008 г. соответственно).
Основные средства поверки:
- ГСО-ПГС №№ 10530-2014, 10544-2014, 10246-2013, 10531-2014, 10543-2014, 10263-2013, 10335-2013, 10327-2013, 10532-2014, 10538-2014.
приведены в 5В2.840.410 РЭ "Сигнализатор ЩИТ-3. Руководство по эксплуатации", 5В2.840.410-04 РЭ "Сигнализатор ЩИТ-3. Руководство по эксплуатации".
ГОСТ 27540-87 "Сигнализаторы горючих газов и паров термохимические. Общие технические условия".
ГОСТ 13320-81 "Газоанализаторы промышленные автоматические. Общие технические условия".
ТУ У 33.2-00203016-027-2004 "Сигнализаторы ЩИТ-3. Технические условия".
