| Номер в госреестре | 42666-18 |
| Наименование СИ | Контроллеры программируемые с измерительными каналами |
| Обозначение типа СИ | Mini8 |
| Изготовитель | "Eurotherm Ltd.", Великобритания; Фирма "Eurotherm Sp. z o.o.", Польша |
| Год регистрации | 2018 |
| Срок свидетельства | 20.08.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры программируемые с измерительными каналами Mini8 (далее - контроллеры Mini8) предназначены для измерений и контроля напряжения постоянного тока, сопротивления постоянному току, сигналов от термопар и термопреобразователей сопротивления, силы переменного тока, формирования управляющих аналоговых сигналов силы постоянного тока и дискретных сигналов.
Принцип действия контроллеров Mini8 основан на аналого-цифровом измерительном преобразовании электрических сигналов напряжения постоянного тока, сопротивления постоянному току, сигналов термопар (ТП) и термопреобразователей сопротивления (ТС), силы переменного тока, а также на цифроаналоговом преобразовании, после математической обработки измерительной информации в микропроцессоре контролера, цифрового кода в сигналы силы постоянного тока.
Контроллеры Mini8 имеют модульную конструкцию и оформлены в виде вторичных цифровых измерительных приборов, монтируемых горизонтально на DIN-рейку, с индикацией результата измерения на экране в виде 4 или 5 цифр. Модификации контроллеров образуют типоразмерный ряд и отличаются друг от друга габаритными размерами и количеством воспринимаемых и управляющих сигналов, мощностью микропроцессора, функциональными возможностями: объемом информации, отображаемой на экране, числом программ управления и т.д. Для некоторых модификаций контроллера программа, заложенная в память микропроцессора, позволяет осуществлять ПИД-регулирование.
Пломбирование контроллера не предусмотрено.

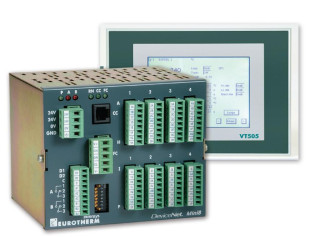

Общий вид контроллеров Mini8 представлен на рисунке 1.
Контроллеры Mini8 оснащены конфигурационным портом Modbus (RJ11) и одним из следующих сетевых интерфейсов: Modbus RTU, Profibus DP, DeviceNet, Ethernet - EtherNet/IP, EtherCAT. Скорость передачи данных зависит от используемого интерфейса. Встроенное микропрограммное ПО загружается в постоянную память контроллеров Mini8 на заводе-изготовителе во время производственного цикла, доступ к нему защищен паролем.
Обновить версию ПО можно с помощью специальной программы для ПК, поставляемой вместе с контроллерами Mini8.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | V2.60 или выше |
| Цифровой идентификатор ПО | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - средний в соответствии с Р 50.2.077-2014.
Метрологические характеристики измерительных каналов (ИК) контроллеров определяются измерительными модулями, входящими в их состав. Метрологические и технические приборов представлены в таблицах 2-4.
Таблица 2 - Метрологические характеристики измерительных каналов (ИК) аналогового ввода
| Тип модуля | Диапазон измерений | Разрешение | Пределы допускаемой основной абсолютной погрешности | Допускаемый температурный коэффициент, на °С |
| TC8/TC4 | Напряжение постоянного тока от -77 до +77 мВ | 17 бит+знак | +(0,001-1 и +10 мкВ) | ± 5 • 10-5 • I U (мВ) |
| Сигналы от ТП типов В, J, K, L, N, R, S, T -см. таблицу 3 | ±((10 мкВ +0,001-1 U)*+ +1 °C**) | |||
| RT4 | Карта Pt100: | |||
| сопротивление постоянному току от 22 до 420 Ом | 0,008 Ом 0,02 °С | ±(0,001R + 0,1 Ом) R- сопротивление на входе | ±2 10-5R (Ом) | |
| Сигналы от ТС типа Pt100, соотв. от -200 до +850 °С | ±(0,3 °C + 0,001t) t - показание в °C | |||
| Карта Pt1000: | ||||
| сопротивление постоянному току от 220 до 4200 Ом | 0,6 Ом 0,15 °С | ±(0,001R + 0,8 Ом) | ±2 10-5R (Ом) | |
| Сигналы от ТС типа Pt1000, соотв. от -200 до +850 °С | ±(0,2 °C + 0,001t) | |||
| Тип модуля | Диапазон измерений | Разрешение | Пределы допускаемой основной абсолютной погрешности - | Допускаемый температурный коэффициент, на °С |
| СТ3 | сила переменного тока от 0 до 50 мА, (действ. значение) частотой 50/60 Гц | - | ± 1 мА в рабочих условиях применения | |
| Примечания: *(10 мкВ +0,001 I U|) должны быть пересчитаны в градусы Цельсия по НСХ соответствующего типа термопары; I U| - абсолютное значение измеряемого напряжения, мВ; ** с учетом погрешности внутреннего канала компенсации температуры холодного спая ±1 °С в диапазоне температур от -10 до +70 °С | ||||
Таблица 3 - Диапазоны изменения входного сигнала, выраженные в °С, для каналов приема сигналов термопар_
| Тип ТП | Диапазон измерений, °С |
| B | от 0 до 1820 |
| J | от -210 до +1200 |
| K | от -200 до +1372 |
| L | от -200 до +900 |
| N | от -200 до +1300 |
| R, S | от -50 до +1768 |
| T | от -200 до +400 |
Таблица 4 - Метрологические характеристики измерительных каналов (ИК) аналогового вывода
| Тип модуля | Разрядность цифровых сигналов на входе | Диапазон преобразования выходных аналоговых сигналов | Пределы допускаемой абсолютной погрешности в рабочих условиях применения контроллеров |
| АО8/АО4 | 14 бит | сила постоянного тока от 0 до 20 мА, макс. нагрузка 360 Ом | ± 0,005 • I мА или 2 мкА, что больше, где I - выходной ток, мА |
Таблица 5 - Основные технические характеристики
| Параметр | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В | от 17,8 до 28,8 (25 номин.) |
| Потребляемая мощность, Вт, не более | 15 |
| Габаритные размеры контроллеров, мм, не более - высота - ширина - длина | 108 115 124 |
| Масса, кг | от 1 до 3 в зависимости от модификации |
| Степень защиты корпуса контроллеров по ГОСТ 14254-96 | IP20 |
| Параметр | Значение |
| Рабочие условия эксплуатации - температура окружающего воздуха, °С - относительная влажность, %, без конденсации, при +25 °С - атмосферное давление, кПа | от 0 до +55 от 5 до 95 от 84,0 до 106,7 |
| Нормальные условия измерений - температура окружающего воздуха, °С - относительная влажность, %, без конденсации, при +25 °С - атмосферное давление, кПа | от +15 до +35 до 80 от 84,0 до 106,7 |
| Температура хранения, °С | от -10 до +70 |
наносится на титульный лист руководства пользователя типографским способом. Комплектность средства измерений
Таблица 6 - Комплектность контроллеров
| Наименование | Обозначение | Количество, шт. |
| Контроллер программируемый с измерительными каналами | Mini8 | Комплектация и количество в соответствии с картой заказа |
| Руководство пользователя | HA028581RUS/14 | 1 экз. |
| Комплект ЗИП | — | 1 шт. |
осуществляется по документу МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки».
Основные средства поверки:
- калибратор универсальный Н4-7 (регистрационный номер в Федеральном информационном фонде 22125-01);
- мультиметр цифровой Fluke 8845А (регистрационный № 36395-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ Р 51841-2001 Программируемые контроллеры. Общие технические требования и методы испытаний
Техническая документация фирмы-изготовителя
