Системы измерительные Абсолют-Универсал, 42776-15

Назначение

Системы измерительные "АБСОЛЮТ-УНИВЕРСАЛ" (далее системы) предназначены для измерений расхода и объема водноспиртовых растворов (ликероводочные и спиртосодержащие жидкости, коньячный спирт, коньяк, пиво, слабоалкогольные напитки и др.), вина и ви-номатериалов, объемной концентрации (крепости) и объема безводного этилового или денатурированного спирта в растворе.

Описание

Системы состоят из одного или нескольких расходомеров Promass (Госреестр № 1520111) или Promag (Госреестр № 14589-14), датчика температуры (термометра сопротивления Pt100) и модуля измерительного (модуля). Расходомер и датчик температуры устанавливаются на трубопроводе и обеспечивают измерение и передачу данных (массового/объемного расхода, массы, плотности и температуры рабочей среды), которые затем поступают в модуль.

Принцип действия систем основан на измерении массы, плотности и температуры спиртового раствора с последующим расчетом объема раствора, а также процентного содержания (концентрации) и объема безводного спирта. При использовании на вине, виноматериалах и пиве используются электромагнитные расходомеры Promag совместно с датчиком температуры. Для остальных применений используются расходомеры Promass, датчик температуры используется опционально.

В зависимости от применения системы могут иметь несколько исполнений:

-    А- от одного до 6-ти расходомеров Promass, модуль и персональный компьютер (ПК);

-    Б- от одного до 6-ти расходомеров Promass и (или) Promag с датчиками температуры, модуль и ПК;

-    В- от одного до 6-ти расходомеров Promag и датчиков температуры, модуль и ПК.

В системах А и Б масса рабочей среды измеряется кориолисовым методом, объем вычисляется по измеренным значениям массы и плотности, плотность водноспиртового раствора

- резонансным методом, а температура - при помощи встроенного в прибор термосопротивления (для расходомеров Promass); в системах Б объем измеряется индукционным методом (для расходомеров Promag), а температура - при помощи отдельного датчика температуры .

В системах В объем измеряется индукционным методом, а температура - при помощи датчика температуры.

На основании первичной измерительной информации в модуле проводится расчет, архивация и местная индикация суммарного объема измеряемой среды (для систем А, Б и В), суммарного объема безводного спирта, приведенного к 20 °С и объемной концентрации этилового, коньячного или денатурированного спирта, содержащегося в измеряемой среде (крепости) (для систем А и Б). Модуль имеет встроенную опцию Ethernet или модем телефонной линии для передачи данных в информационную систему в стандартизованном формате. Опционально модуль предполагает подключение штучного счетчика бутылок (цифровой протокол Modbus).

Объем измеряемой среды определяется соотношением значений измеренной массы среды, прошедшей через расходомер, плотности и температуры (для расходомеров Promass) и прямым измерением объема (для расходомеров Promag).

Расчет концентрации (крепости) спирта в процентах по объёму и объем безводного спирта выполняется путем программного пересчета измеренной расходомером плотности и температуры (для расходомеров Promass) водноспиртового раствора в единицы концентрации

(крепости) спирта согласно данным зависимости концентрации от температуры и плотности по ГОСТ 3639-79, измеренных расходомером (Promass) массы, плотности и температуры измеряемой среды.

Система обеспечивает переключение режимов индикации и выполнение следующих функций:

-    индикацию текущего времени и текущей даты;

-    индикацию времени наработки системы с момента первого включения системы по каждой точке измерения;

-    индикацию суммарного объема измеряемой среды;

-    индикацию суммарного объема измеряемой среды, приведенного к 20 °С;

-    индикацию суммарного объема безводного спирта, приведенного к 20 °С, содержащегося в измеряемой среде;

-    индикацию объемной концентрации этилового и денатурированного спирта, содержащегося в измеряемой среде (крепость);

-    индикацию температуры измеряемой среды;

-    индикацию сообщений об ошибках;

-    сохранение ранее измеренных значений объемов и времени наработки при отключении питания системы с отметкой в памяти системы момента отключения (не менее 10 записей);

-    индикацию показателей за период измерений (суммарного объема контролируемой среды, объема безводного спирта в контролируемой среде, приведенного к 20 °С, средней крепости, средней температуры);

-    создание и хранение архива в системе и возможность вывода из архива на собственный индикатор информации о суммарных объемах, крепости, температуре, неисправностях и ошибках по отношению к текущей дате;

-    хранение данных - не менее 5 лет;

-    вывод на экран ПК информации из архива за любой интервал времени (по отношению к текущей дате, индицируемой модулем);

-    контроль режимов работы АСИиУ;

-    защиту от несанкционированных действий оператора:

-    предотвращение искажения, уничтожения и подделки информации об объеме производства и оборота спирта, алкогольной и спиртосодержащей продукции, измеряемой, фиксируемой и передаваемой в ЕГАИС.

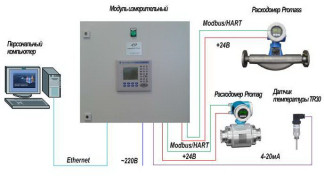

Внешний вид системы приведен на рисунке 1.

Модульизмеритегыый

□

Г

+24В

4-20мА

'220В

Ethernet

Для расходомеров и датчиков температуры предусмотрено пломбирование пломбами надзорного органа.

Программное обеспечение

Программное обеспечение (ПО) систем состоит из состоит из трех частей:

-    программное обеспечение верхнего уровня автоматизированного рабочего места (АРМ) оператора;

-    программное обеспечение панели оператора;

-    программное обеспечение нижнего уровня модуля измерительного.

Обработка результатов измерений и вычисление (метрологически значимая часть ПО) входит в состав программного обеспечения нижнего уровня. Доступ к цифровому идентификатору (контрольной сумме) ПО нижнего уровня невозможен (проводится самодиагностика без отображения контрольной суммы).

Защита ПО от преднамеренных изменений осуществляется посредством наличия специальных средств защиты (пакета программ для отладки и разработки ПО RSLogix5000 v15, v17, v20), исключающих возможность несанкционированных модификаций, загрузки, считывания из памяти CPU, удаления или иных преднамеренных изменений метрологически значимой части ПО и результатов измерений.

Идентификационные данные программного обеспечения нижнего уровня систем представлены в таблице 1.

Номер версии ПО нижнего уровня отображается на панели оператора. Таблица 1

ПО имеет уровень защиты "Высокий" от непреднамеренных и преднамеренных изменений согласно Р 50.2.077 - 2014.

Метрологические и технические характеристики приведены в таблице 2. Таблица 2

Знак утверждения типа

наносится на маркировочный шильдик, укрепляемый на корпусе модуля измерительного, а также типографским способом на паспорт системы.

Комплектность средств измерений приведена в таблице 3. Таблица 3

Поверка

осуществляется по методике ПДВА.407300.001 МП "ГСИ. Система измерительная "АБСОЛЮТ-УНИВЕРСАЛ". Методика поверки", утвержденной ФГУП "ВНИИМС" в декабре 2014 г.

Основные средства поверки:

-    установка расходомерная поверочная ПРУВ/ПС-0,05/1000, погрешность ±0,1.0,15 %, Госреестр № 37986-08;

-    термометр лабораторный ТР II, ц.д. ±0,02 °С, Госреестр № 2850-04;

-    мерник образцовый металлический с номинальной вместимостью не менее 100 дм , погрешность ±0,1 % по ГОСТ 8.400-80;

-    ареометр АСП-1 по ГОСТ 18481-81 с ценой деления 0,1 %. Госреестр № 9293-07.

Сведения о методах измерений

изложены в руководстве по эксплуатации на систему.

Нормативные и технические документы, устанавливающие требования к системам измерительным "АБСОЛЮТ-УНИВЕРСАЛ"

1.    ГОСТ 21552-84 Средства вычислительной техники. Общие технические требования, приемка, методы испытаний, маркировка, упаковка, транспортирование и хранение.

2.    ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

3.    Технические условия ПДВА.407300.001 ТУ.

Рекомендации к применению

- осуществление торговли.
