| Номер в госреестре | 42786-15 |
| Наименование СИ | Комплексы программно-технические |
| Обозначение типа СИ | "ДАТС" |
| Изготовитель | Общество с ограниченной ответственностью «Комплексное ЭнергоРазвитие-Инжиниринг» (ООО «КЭР-Инжиниринг»), г. Казань |
| Год регистрации | 2015 |
| Срок свидетельства | 25.11.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы программно-технические «ДАТС» (далее комплекс) предназначены:
- для измерений электрической энергии, мощности, коммерческого и технического учета энергоресурсов в составе автоматизированных информационно-измерительных систем (АИИС) комплексного учета энергоресурсов, в частном случае систем коммерческого учета электроэнергии и мощности (АИИС КУЭ);
- для измерений напряжения и силы постоянного тока, построения многоуровневых систем телемеханики и связи (ТМиС) в составе автоматизированных систем управления технологическими процессами (АСУ ТП);
- для автоматического сбора, обработки, хранения и отображения полученных данных об учете энергоресурсов, мониторинга состояния объекта и средств измерений, а также оперативного диспетчерского и автоматического контроля и управления.
Комплексы могут использоваться на энергетических объектах генерирующих, сетевых, промышленных и энергосбытовых компаний и приравненных к ним предприятиям всех форм собственности и ведомственной принадлежности.
Принцип работы комплекса заключается в непосредственном контроле входных электрических аналоговых сигналов, полученных от первичных преобразователей, и принятии решения об управлении параметрами технологического процесса распределения электрической энергии. Принцип действия основан на преобразовании аналоговых сигналов в цифровой код аналого-цифровым преобразователем с его последующей обработкой по методу наименьших квадратов, преобразованием цифрового кода в единицы физических величин, их последующей регистрацией, архивированием и визуализацией. Для измерений электрической энергии, мощности используют данные получаемые в цифровом виде с многофункциональных счетчиков электрической энергии, а также контроллеров (УСПД). Полученные значения умножаются на масштабные коэффициенты трансформации по току и напряжению, соответствующие данному присоединению, а также, при необходимости, суммируются внутри группы учета электрической энергии (мощности).
Комплекс является проектно-компонуемым изделием, конструктивно, выполнен в виде комплектных шкафов:
ДАТС-АКП - шкаф с аппаратурой контролируемого пункта, который устанавливается на телемеханическом контролируемом пункте и обеспечивает сбор телемеханической информации с целью передачи её на пункт управления;
ДАТС-АПУ - шкаф с аппаратурой пункта управления, предназначен для сбора информации от шкафов ДАТС-АКП, установленных в одном или нескольких контролируемых пунктах и передачи на аппаратуру диспетчерского щита ДАТС-АДЩ;
ДАТС-АДЩ - аппаратура диспетчерского щита, предназначена для создания автоматизированных рабочих мест операторов, посредством которых осуществляется управление режимами работы объекта в целом, и отдельным оборудованием в частности.
В качестве первичных преобразователей используются различные типы многофункциональных счетчиков электрической энергии, теплосчетчики, расходомеры-счетчики, измерители показателей качества электроэнергии, и другие устройства утвержденного типа с открытыми протоколами обмена.
Для организации обмена информацией в составе комплекса применяются:
- физические интерфейсы связи (RS-232/485, Ethernet);
- протоколы обмена информацией (ГОСТ Р МЭК 61870-5-101, ГОСТ Р МЭК 61870-5104, Modbus TCP, Modbus RTU, FTP).
Места установки пломб и нанесения оттисков клейм от несанкционированного доступа на технические средства из состава комплекса предусмотрены на шкафах, в которых располагаются измерительные компоненты и элементы удаленной связи с объектом (УСПД), которые закрываются на ключ или пломбируются. Защита от несанкционированного доступа обеспечивается наличием ключей для шкафов.
Фотография общего вида комплекса программно-технического «ДАТС» приведена на фото 1.

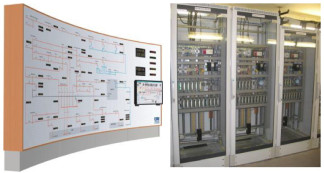

Фото 1. Фотография общего вида комплекса программно-технического «ДАТС». Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Metrology.dll |
| Номер версии (идентификационный номер) ПО | 3.0 |
| Цифровой идентификатор ПО | 9FA97BA8 |
| Другие идентификационные данные (если имеются) | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокой (в соответствии с Р 50.2.077-2014).
Таблица 2.
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности при измерении электрической энергии нарастающим итогом за сутки, % | ± 0,1 |
| Пределы допускаемой относительной погрешности при измерении мощности, усредненной на интервале 30 минут, % | ± 0,2 |
| Пределы допускаемой абсолютной погрешности при измерении текущего времени (системное время), с/сутки | ± 3 |
| Диапазоны измерения напряжения постоянного тока, В | ± 1,25; ± 2,5; ± 5; ± 10 |
| Пределы допускаемой основной приведенной погрешности измерения напряжения постоянного тока, % | ± 0,1 |
| Пределы допускаемой дополнительной приведенной погрешности измерения напряжения постоянного тока, %/10 °С | ± 0,05 |
| Диапазоны измерения силы постоянного тока, мА | ± 20; 0.+20; +4.+20 |
| Пределы допускаемой основной приведенной погрешности измерения силы постоянного тока, % - для диапазона ± 20 мА - для диапазонов 0.20 мА; 4.20 мА | ± 0,1 ± 0,2 |
| Пределы допускаемой дополнительной приведенной погрешности измерения силы постоянного тока, %/10 °С | ± 0,05 |
| Диапазоны воспроизведения напряжения постоянного тока сигнала аналогового телеуправления, В | ± 10 |
| Пределы допускаемой приведенной погрешности воспроизведения сигналов напряжения, % | ± 0,2 |
| Диапазоны воспроизведения постоянного тока аналогового сигнала телеуправления, мА | 0.20 |
| Пределы допускаемой приведенной погрешности воспроизведения сигналов силы постоянного тока, % | ± 0,2 |
| Номинальное напряжение питания вспомогательных цепей, В | 220 |
| Номинальная частота, Гц | 50±1 |
| Г абаритные размеры составных частей, мм, не более | 1500х1500х2500 |
| Масса, кг, не более | 400 |
| Средний срок службы, лет, не менее | 20 |
| Условия эксплуатации: диапазон рабочих температур, °С относительная влажность воздуха при температуре 25 °С, % атмосферное давление, кПа | от - 10 до + 40 от 5 до 95 от 84 до 106,7 |
наносится типографским способом в левый верхний угол титульного листа документов:
- «Комплекс программно-технический «ДАТС». Руководство по эксплуатации. 4252-021-57249073 РЭ»;
- «Комплекс программно-технический «ДАТС». Паспорт. 4252-021-57249073 ПС.
В комплект поставки входят технические средства, программные средства и документация в соответствии с таблицей 3.
Таблица 3.
| Условное обозначение элементов комплекса | Наименование | Кол-во | Примечание |
| ДАТС - АКП | Аппаратура контролируемого пункта | 1 компл. | 1.Количество по заказу 2.Комплектность согласно проектноконструкторской документации |
| ДАТС - АПУ | Аппаратура пункта управления | 1 компл. | 1.Количество по заказу 2.Комплектность согласно проектноконструкторской документации |
| ДАТС - АДЩ | Аппаратура диспетчерского щита | 1 компл. | 1.Количество по заказу 2.Комплектность согласно проектноконструкторской документации |
| ДАТС-ПО | Программное обеспечение комплекса | 1 компл. | |
| Комплекс программнотехнический «ДАТС» 4252-021-57249073 РЭ | Руководство по эксплуатации | 1 экз. | |
| Комплекс программнотехнический «ДАТС» 4252-021-57249073 ПС. | Паспорт | 1 экз. | |
| Комплекс программнотехнический «ДАТС» 4252-02157249073 МП. | Методика поверки | 1 экз. |
осуществляется по документу 4252-021-57249073МП «ГСИ. Комплекс программнотехнический «ДАТС». Методика поверки», утвержденному заместителем директора ФБУ «ЦСМ Татарстан» в октябре 2014 г.
Основные рекомендуемые средства поверки и их метрологические характеристики:
1. Калибратор процессов многофункциональный Fluke 726, ПГ ± 0,01 %;
2. Калибратор многофункциональный МС 1200, ПГ ± 0,015 %;
3. Установка для проверки электрической безопасности GPI-735А, ПГ ± 1 % (0,1-5) кВ, ПГ ± 5 % (1-500) МОм, ПГ ± 10 % (501-2000) МОм, ПГ ± 20 % (2001-9900) МОм;
4. Приемник сигналов точного времени УСВ-2, ПГ ± 10 мкс.
Нормативные и технические документы, устанавливающие требования к комплексам программно-техническим «ДАТС»
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110 -16 до 30 А.
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 24.104-85 Единая система стандартов автоматизированных систем управления. Автоматизированные системы управления. Общие требования.
ТУ 4252-021-57249073-2007 «Комплексы программно-технические «ДАТС»».
- при осуществлении торговли.
