| Номер в госреестре | 42812-21 |
| Наименование СИ | Cчетчики воды турбинные |
| Обозначение типа СИ | "Миномесс" |
| Изготовитель | Общество с ограниченной ответственностью "Миноль энергосбережение" (ООО "Миноль энергосбережение"), г. Тюмень |
| Год регистрации | 2021 |
| Срок свидетельства | 27.09.2026 |
| МПИ (интервал между поверками) | 4 года - для счетчиков горячей воды, 6 лет - для счетчиков холодной воды |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики воды турбинные «Миномесс» (далее - счетчики) предназначены для измерения объема воды в системах водоснабжения и теплоснабжения различных отраслей промышленности и коммунального водоснабжения.
По принципу действия счетчики представляют собой самостоятельные интегрирующие измерительные приборы, непрерывно суммирующие объем протекшей через них воды, основанные на механическом принципе, включающем воздействие протекающей воды на скорость вращения подвижного элемента типа турбины.
Счетчики состоят из корпуса, измерительного узла и счетного механизма. В конструкции счётчиков в качестве рабочего элемента используется измерительный узел с турбинкой. Турбинка может быть расположена параллельно (с горизонтальной турбинкой) или перпендикулярно оси трубопровода (с вертикальной турбинкой). Число оборотов турбинки пропорционально объему протекающей воды.
По типу измеряемой жидкости счетчики подразделяются на счетчики холодной воды температурой от 0 до плюс 40 °С и счетчики горячей воды температурой от плюс 40 до плюс 150 °С.
Узлы и детали счетчиков изготавливаются из полимерных материалов, стойких к воздействию окружающей среды в условиях эксплуатации. Корпус счетчика изготавливается из чугуна.
Унифицированные типовые конструкции корпусов счетчиков обеспечивают возможность их применения в составе комбинированных узлов учета.
Счётчики холодной и горячей воды выпускаются следующих модификаций:
а) Счётчики с вертикальной осью турбинки:
Миномесс СВТВ - счётчик с вертикальной осью турбинки для монтажа на открытых трубопроводах;
б) Счётчики с горизонтальной осью турбинки:
Миномесс СВТХ/СВТГ - счётчик холодной/горячей воды для монтажа на открытых трубопроводах;
Примечание: Счётчики Миномесс СВТ могут использоваться в составе
теплосчётчиков. В этом случае они имеют дополнительное обозначение Тп перед наименованием счётчика.
По индивидуальному заказу любой из вышеперечисленных счётчиков может комплектоваться модулем для удалённого снятия показаний. В этом случае счетчик имеет дополнительное обозначение «и», которое вводится за основным буквенным обозначением.
Знак поверки наносится в паспорт счетчика воды. Нанесение знака поверки на счетчики не предусмотрено.

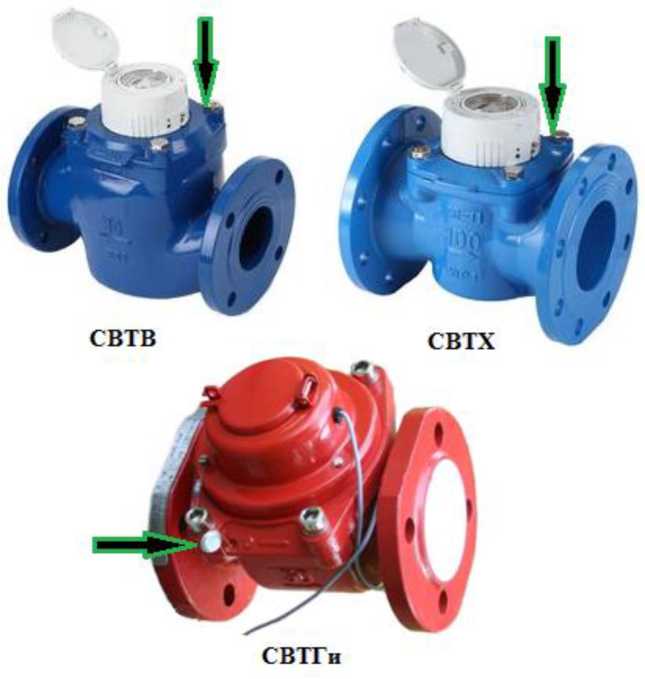

Общий вид и схемы пломбировки счетчиков представлены на рисунке 1. Для пломбировки применяются проволочно-свинцовые пломбы, продеваемые через отверстия в крышке счётного механизма и болте, фиксирующем измерительный узел в корпусе счётчика.
Рисунок 1 - Общий вид и места пломбировки счётчиков
Программное обеспечение отсутствует.
Таблица 1 - Метрологические и основные технические характеристики
| Наименование параметра | Норма для счетчика Dv, мм | ||||||
| 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| Расход воды, м3/ч: | |||||||
| - наименьший Qmin класса В класса С | 0,45 0,09 | 0,45 0,15 | 0,6 0,24 | 1,0 0,36 | 1,5 0,60 | 2,0 0,90 | 4,0 1,20 |
| - переходный Qt класса В класса С | 0,75 0,225 | 1,0 0,375 | 1,0 0,60 | 2,5 0,90 | 3,5 1,50 | 4,0 2,25 | 6,0 3,00 |
| - номинальный Qn | 45 | 60 | 120 | 150 | 200 | 250 | 400 |
| - наибольший Qmax | 90 | 120 | 240 | 300 | 400 | 500 | 600 |
| Порог чувствительности, м3/ч класса В класса С | 0,15 0,04 | 0,22 0,05 | 0,3 0,11 | 0,5 0,15 | 0,75 0,15 | 1,0 0,35 | 2,0 0,6 |
| Потеря давления, МПа | 0,01 | 0,01 | 0,01 | 0,02 | 0,02 | 0,02 | 0,05 |
| Наименьшая цена деления счетного 3 механизма, м3 | 0,0005 | 0,0005 | 0,0005 | 0,0005 | 0,0005 | 0,005 | 0,005 |
| Емкость счетного механизма, м3 | 9999999 | 9999999 | 9999999 | 9999999 | 9999999 | 9999999 | 9999999 |
| Строительная длина, мм, не более | 200 | 200 | 225 | 250 | 250 | 300 | 350 |
| Высота, мм, не более | 215 | 220 | 275 | 290 | 305 | 305 | 375 |
| Диаметр фланцев, мм | 166 | 186 | 200 | 220 | 250 | 285 | 340 |
| Масса, кг, не более | 13 | 14 | 16 | 20 | 25 | 38 | 49 |
| Метрологические классы точности, с учетом ГОСТ Р 50193.1-92 | при горизонтальном монтаже - В или С; при вертикальном монтаже - B | ||||||
| Пределы допускаемой относительной погрешности измерения при выпуске из производства и после ремонта: - в диапазоне от Qmin до Qt - в диапазоне от Qt до Qmax вкл. | ± 5 % ± 2 % | ||||||
Примечание - Характеристики конкретного счётчика приводятся в его паспорте.
наносится на титульный лист эксплуатационной документации типографским способом и на корпус счетчика методом флексографии или алюмофото.
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Счетчик воды турбинный | Миномесс СВТВ/ СВТХ/СВТГ | 1 |
| Руководство по эксплуатации с паспортом | РЭ 4213-001-59643271-2014 | 1* |
| Комплект монтажных частей | По индивидуальному заказу | 1** |
| Примечания: * - На партию не менее 30 шт. * * - По индивидуальному заказу | ||
приведены в разделах 1.4 и 1.6 руководства по эксплуатации.
ГОСТ 14167-83 Счетчики холодной воды турбинные. Технические условия
ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики
холодной питьевой воды. Технические требования
ГОСТ Р 50193.2-92 Измерение расхода воды в закрытых каналах. Счетчики
холодной питьевой воды. Требования к установке
ТУ 4213-001-59643271-2014 Счетчики воды «Миномесс». Технические условия
