Государственный реестр средств измерений

Весы автомобильные неавтоматического действия НИМБУС, 42932-15

Весы автомобильные неавтоматического действия НИМБУС (далее - весы) предназначены для измерения массы автотранспортных средств при статическом взвешивании.
Карточка СИ
Номер в госреестре 42932-15
Наименование СИ Весы автомобильные неавтоматического действия
Обозначение типа СИ НИМБУС
Изготовитель ООО "Регион Сибирь", г.Томск; ООО "ВесСервис", г.Артем (срок свидетельства: 23.10.2021 г.)
Год регистрации 2015
Срок свидетельства 23.10.2025
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Весы автомобильные неавтоматического действия НИМБУС (далее - весы) предназначены для измерения массы автотранспортных средств при статическом взвешивании.

Описание

Принцип действия весов заключается в преобразовании нагрузки, создаваемой взвешиваемым грузом и воспринимаемой тензорезисторными датчиками, в пропорциональный электрический сигнал, который по соединительному кабелю передается на индикатор и преобразуется в значение массы взвешиваемого груза, отображаемое на табло индикатора.

Весы состоят из грузоприёмного устройства (далее - ГПУ), состоящего от 1 до 4 грузоприёмных платформ (ГИИ), установленных на весоизмерительных тензорезисторных датчиках (далее - датчики), и индикатора, расположенного в отапливаемом помещении весовой. Конструкция весов позволяет устанавливать весы как в приямок, так и на поверхности.

В составе весов применяются датчики типа WBK-D (госреестр № 54471-13, производство фирмы «CAS Corporation Ltd», Республика Корея) или датчики типа Column модификации HM14C или HM14H1 (госреестр № 55371-13, производство фирмы «ZEMIC», КНР) и индикатор типа CI моделей CI-5010A или С1-200А (госреестр № 50968-12, производство фирмы «CAS Corporation Ltd», Республика Корея) или индикатор CI-600D (госреестр № 54472-13, производство фирмы «CAS Corporation Ltd», Республика Корея).

Весы выпускаются в нескольких модификациях и имеют следующие обозначения:

Нимбус - [1] - [2], где:

Нимбус - обозначение типа весов; [1] - максимальная нагрузка (Мах), т; [2] - количество датчиков.

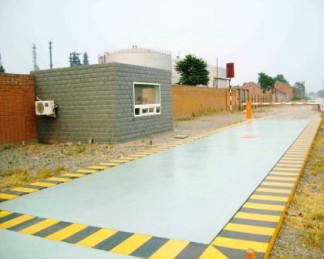

Общий вид весов приведён на рис.1

Программное обеспечение

Программное обеспечение (далее - ПО) весов представлено встроенным ПО индикаторов С1-5010А, С1-200А, CI-600D.

Метрологически значимый модуль ПО индикаторов CI-5010, CI-200, CI-600D имеет недоступный для считывания и записи исполняемый код. Однозначная идентификация ПО обеспечивается отображением на индикаторе прибора номера версии ПО, выполняемым при каждом включении прибора, а также подтверждением метрологических характеристик СИ при поверке и целостностью защитной пломбы на задней панели корпусов индикаторов, предотвращающей доступ к переключателю входа в режим юстировки. ПО не может быть модифицировано без нарушения защитной пломбы и изменения положения переключателя юстировки.

Идентификационные данные ПО представлены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

И-5010А

0-200А

CI-600D

Идентиф икационное наименование ПО

CI-5000 series firmware

CI-200 series firmware

CI-600D firmware

Номер версии

(идентификационный номер) ПО

1.0010, 1.0020, 1.0030

1.20, 1.21, 1.22

1.00, 1.01, 1.02, 1.03, 1.04

Цифровой идентификатор ПО

отсутствует, исполняемый код недоступен

Другие идентификационные данные (при наличии)

отсутствуют

Уровень защищённости ПО СИ и метрологически значимых данных от преднамеренных и непреднамеренных изменений соответствует высокому уровню по Р 50.2.077-2014.

Технические характеристики

Класс точности весов по ГОСТ OIML R 76-1-2011    средний III

Максимальная нагрузка (Мах), минимальная нагрузка (Min), поверочный интервал (е), действительная цена деления (d), число поверочных интервалов (n), количество датчиков, интервалы взвешивания и пределы допускаемой погрешности при первичной поверке (mpe) приведены в таблице 2.

Таблица 2

Мax, т

Min, т

II и

О

n

Количество

датчиков

Для нагрузки m, т

mpe, кг

10

0,2

10

1000

4

0,2 < m < 5

±5

5 <m < 10

±10

20

0,2

10

2000

4

0,2 < m < 5

±5

5 <m < 20

±10

30

0,2

10

3000

4

0,2 < m < 5

±5

5 <m < 20

±10

20 <m < 30

±15

40

0,4

20

2000

4,6,8,12

0,4 < m < 10

±10

10 <m < 40

±20

60

0,4

20

3000

6,8,10,12,16

0,4 < m < 10

±10

10 <m < 40

±20

40 <m < 60

±30

80

1

50

1600

6,8,10,12,16

1 < m < 25

±25

25 <m < 80

±50

100

1

50

2000

6,8,10,12,16

1 < m < 25

±25

25 <m < 100

±50

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке.

Пределы допускаемой погрешности устройства установки на нуль.......................... ±0,25 е

Диапазон устройства выборки массы тары.............................................от 0 до 50 % Max

Особый диапазон рабочих температур, °С:

ГПУ весов с датчиками WBK-D ......................................................от минус 40 до + 40

ГПУ весов с датчиками HM14C или HM14H1 ....................................от минус 30 до + 40

Диапазон рабочих температур индикатора, °С.................................от минус 10 до плюс 40

Количество грузоприёмных платформ......................................................................1-4

Габаритные размеры весов, м: длина.............................................................от 5 до 24

ширина...........................................................от 3 до 5

Масса весов, т........................................................................................от 2,5 до 15,5

Потребляемая мощность, В А, не более....................................................................20

Параметры электрического питания весов от сети переменного тока:

-    напряжение, В..........................................................................................187.242

-    частота, Гц................................................................................................ 49.51

Вероятность безотказной работы за 2000 ч...............................................................0,92

Срок службы не менее, лет......................................................................................10

Знак утверждения типа

наносится методом штемпелевания на маркировочную табличку, расположенную на боковой поверхности ГПУ, и типографским способом на Руководство по эксплуатации ТНР 2.295.015 РЭ в левом верхнем углу титульного листа.

Комплектность

В комплект поставки входят:

Наименование

Обозначение

Кол-во, шт.

1 Весы НИМБУС в сборе

1 комплект

2 Руководство по эксплуатации весов

ТНР 2.295.015 РЭ

1

3 Паспорт

ТНР 2.295.015 ПС

1

4 Руководство по эксплуатации на индикатор

1

Поверка

осуществляется по документу ГОСТ OIML R 76-1-2011, Приложение ДА, основное поверочное оборудование: гири классов точности М1 и М1-2 по ГОСТ OIML R 111-1-2009 «Гири классов Е1, Е2, F1, F2, М1, М1-2, М2, М2-3, Мэ. Метрологические и технические требования».

Сведения о методах измерений

приведены в Руководстве по эксплуатации ТНР 2.295.015.

Нормативные документы, устанавливающие требования к весам автомобильным неавтоматического действия НИМБУС

1    ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
