Газоанализаторы TOPAZE 32M, 43123-16

Назначение

Газоанализаторы TOPAZE 32M (далее - газоанализаторы) предназначены для непрерывного автоматического измерения объемной доли или массовой концентрации оксида азота (NO), диоксида азота (NO2) и суммы оксидов азота (NOx) в воздухе рабочей зоны и в промышленных выбросах в предварительно подготовленной газовой пробе.

Описание

Принцип действия измерительного блока газоанализаторов - хемилюминесцентный (в газовой фазе), основанный на измерении интенсивности излучения при хемилюминесцент-ной реакции, возникающей между молекулами NO и озона.

Через внешний или встроенный насос прибор отбирает газовую пробу, подготавливает ее и измеряет в ней содержание NO, путем обработки нескольких сигналов от фотоэлектронного умножителя. Для измерения суммарного содержания NO и NO2 (NOx) в газоанализаторах используется конвертер, в котором NO2 восстанавливается до NO. Встроенный микропроцессор рассчитывает разность между NOx и NO, посредством чего определяется содержание NO2. Все измеренные значения запоминаются, в результате чего прибор может регистрировать как мгновенные, так и выдавать усредненные значения всех определяемых компонентов.

Газоанализатор представляет собой стандартный 19-дюймовый блок для монтажа в стойке.

В зависимости от числа измеряемых компонентов и количества каналов отбора анализируемой пробы, газоанализатор имеет следующие исполнения:

•    TOPAZE 32M-S: поочередное измерение NO или NOx через один канал отбора пробы,

•    TOPAZE 32M-D: одновременное измерение NO и NOx через один канал отбора пробы. По разности между NOx и NO определяется содержание NO2.

•    TOPAZE 32М-^ одновременное измерение NO и NOx по двум независимым каналам отбора пробы (т. е. анализ двух различных проб воздуха).

Результаты измерений выводятся:

*0 на буквенно-цифровой жидкокристаллический дисплей, расположенный на передней панели;

*1 в виде аналоговых выходных сигналов - 0 - 2,5 В, 0 - 1 В, 4 - 20 мА (при использовании дополнительной платы ESTEL);

*2 в виде цифрового выходного сигнала через плату последовательного интерфейса RS 232/422 типа RS4i для связи с микрокомпьютером, принтером, а также с модемом.

На передней панели прибора расположены:

•    дисплей, обеспечивающий вывод результатов измерений в выбранных единицах измерений (ppm или мг/м3), а также вывод информации, необходимой для программирования и для тестирования прибора. Работает в текстовом и графическом режимах.

•    клавиатура с 6-ю сенсорными клавишами для управления работой прибора, программирования его функций и тестирования. Назначение каждой клавиши меняется в зависимости от используемой функции или меню.

Отбор пробы воздуха осуществляется с помощью внешнего или встроенного побудителя расхода.

При необходимости для устранения возможной конденсации влаги в анализируемой газовой пробе газоанализатор поставляется с нагреваемой линией (дополнительной опцией).

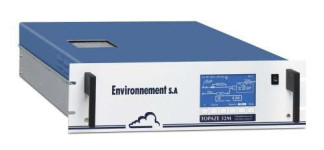

Внешний вид газоанализаторов, места пломбирования от несанкционированного доступа и место нанесения знака поверки показаны на рисунке 1.

Место для нанесения знака поверки

Рисунок 1 - Внешний вид газоанализатора TOPAZE 32M

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение T32M.

Программное обеспечение осуществляет функции:

-    расчет содержания определяемого компонента,

-    отображение результатов измерений на ЖКИ дисплее газоанализатора;

-    передачу результатов измерений по интерфейсу связи с ПК,

-    контроль целостности программных кодов ПО, настроечных и калибровочных констант;

-    контроль общих неисправностей (связь, конфигурация);

-    контроль архивации измерений,

-    контроль внешней связи (RS 232/422).

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.

Таблица 2

12.    Масса, кг, не более: 14 кг.

13.    Условия эксплуатации:

•    диапазон температуры окружающей среды от 5 до 45 °С;

•    диапазон относительной влажности окружающего воздуха от 30 до 95 % при 30 °С и более низких температурах без конденсации влаги;

•    диапазон атмосферного давления от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.);

14.    Параметры и состав анализируемой газовой пробы:

•    температура пробы на входе в газоанализатор от плюс 5 до плюс 180 0С;

•    расход газовой пробы 1 дм1/мин;

•    состав анализируемой газовой смеси:

-    NO, NO2 - не более верхнего предела диапазона измерений,

-    СО2 - не более 20 % (об.) и относительная влажность - не более 95 % (при отсутствии конденсации влаги).

15.    Средняя наработка на отказ (при доверительной вероятности Р=0,95): 24000 часов.

16.    Срок службы, не менее: 10 лет.

Знак утверждения типа

наносится способом компьютерной графики на титульный лист руководства по эксплуатации и на табличку, расположенную на задней панели газоанализаторов.

Комплектность

Комплект поставки газоанализаторов приведен в таблице 3.

Таблица 3.

Поверка

осуществляется по документу МП-242-1916-2015 «Газоанализаторы TOPAZE 32M. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 27 ноября 2015 г.

Основные средства поверки:

-    генератор газовых смесей ГГС модификаций ГГС-Р или ГГС-К по ШДЕК.418319.009 ТУ в комплекте со стандартными образцами состава: газовые смеси NO/N2 ГСО 10323-2013 и NO2/N2 ГСО 10331-2013 в баллонах под давлением или

-    стандартные образцы состава: газовые смеси NO/N2 ГСО 10323-2013 и NO2/N2 ГСО 10331-2013 в баллонах под давлением.

Сведения о методах измерений

Методика измерений приведена в документе «Газоанализаторы TOPAZE 32M. Руководство по эксплуатации».

Нормативные документы

1    Приказ Минприроды России № 425 от 07.12.2012 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений».

2    Приказ Министерства здравоохранения и социального развития Российской Федерации № 1034 от 09.09.11 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности.

3    ГОСТ 8.578-2014 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».

4    ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия».

5    ГОСТ Р 50759-95 «Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия».

6    ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».

7    ГОСТ 12.1.005-88 «Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны».

8    Техническая документация фирмы «Environnement S.A.», Франция.
