Измерители параметров электромагнитного поля NBM-520, NBM-550, 43283-15

Назначение

Измерители параметров электромагнитного поля NBM-520, NBM-550 (далее -измерители NBM-520, NBM-550) предназначены для измерений плотности потока электромагнитной энергии (далее - И! 13), напряженности электрического и магнитного полей (далее - НЭП и НМП) в свободном пространстве.

Описание

Принцип действия измерителей NBM-520, NBM-550 состоит в преобразовании СВЧ электромагнитных излучений в эквивалентное напряжение постоянного тока, которое подается на блок измерительный, выполняющий обработку информации и отображающий параметры измеряемого электромагнитного излучения на ЖК- дисплей.

Измерители NBM-520, NBM-550 состоят из комплекта антенн-преобразователей поля и блока измерительного NBM-520 или блока измерительного NBM-550.

Комплект антенн-преобразователей состоит из антенн-преобразователей для измерений НЭП и 11113 (Probe EF0391, Probe EF1891, Probe EF5091, Probe EF6091, Probe EF0691) и антенн-преобразователей для измерений НМП (Probe HF3061, Probe HF0191).

Антенны-преобразователи для измерений НЭП и ППЭ конструктивно состоят из трех дипольно-детекторных микросборок (далее - микросборка), которые образуют взаимноортогональную структуру в пространстве и предназначены для преобразования напряженности переменного электрического поля в напряжение на их выходе.

Антенны-преобразователи для измерений НМП состоят из трех рамочных элементов с микросборками (далее - микросборка), которые образуют взаимно-ортогональную структуру в пространстве и предназначены для преобразования напряженности переменного магнитного поля в напряжение на их выходе.

Антенны-преобразователи присоединяются к блоку измерительному NBM-520 (или NBM-550) с помощью цангового разъема. При этом блок измерительный NBM-520 (или NBM-550) автоматически определяет тип подключаемой антенны-преобразователя.

Блок измерительный NBM-520 (или NBM-550), основным элементом которого является микропроцессор, обеспечивает выбор режима измерений, измерение напряжения, обработку информации и отображения значений параметров измеряемого электромагнитного излучения.

Конструктивно блок измерительный NBM-520 (или NBM-550) выполнен в виде моноблока из алюминиевого корпуса. На передней панели корпуса располагаются органы управления и ЖК-дисплей. На верхней панели корпуса расположен входной цанговый разъем.

Блок измерительный NBM-520 в отличии от блока измерительного NBM-550, имеет меньшие массогабаритные характеристиками, управляется 4-мя кнопками и в нем отсутствует память для сохранения результатов измерений.

Для обеспечения работы измерителей NBM-520 с персональным компьютером (далее -ПК) в комплект поставки входят преобразователь USB, кабель оптоволоконный и CD-ROM с программным обеспечением (далее - ПО).

Для обеспечения работы измерителей NBM-550 с ПК в комплект поставки входят USB кабель и CD-ROM с ПО.

Измерители NBM-550 при проведении измерений могут крепиться на треногу.

Питание измерителей NBM-520, NBM-550 осуществляется от стандартных NiMH-аккумуляторов (типа AA). Для зарядки аккумуляторов в комплект поставки входит зарядное устройство.

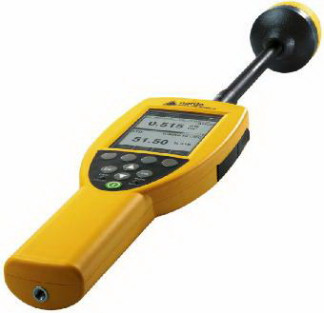

Внешний вид блоков измерительных NBM-520, NBM-550 представлен на рисунках 1, 2 соответственно.

Внешний вид антенн-преобразователей представлен на рисунках 3, 4.

Комплект поставки измерителей NBM-520 (или NBM-550) размещается в укладочном кейсе (рисунок 5).

Элементы измерителей NBM-520, NBM-550, влияющие на метрологические характеристики, защищены от несанкционированного доступа при помощи фирменной наклейки и лакокрасочного покрытия. Схема пломбирования измерителей NBM-520, NBM-550 от несанкционированного доступа и место нанесения знака утверждения типа представлены на рисунках 1 и 2.

Измерители NBM-520, NBM-550 могут применяться для контроля окружающей среды в части электромагнитных излучений органами Г осударственной санитарно-эпидимиологической службы, лабораториями по охране труда и организациями, обеспечивающими электромагнитную безопасность рабочих мест и населения.

1    - место нанесения знака утверждения;

2    - место размещения фирменных наклеек от несанкционированного доступа

1    - место нанесения знака утверждения;

2    - место размещения фирменных наклеек от несанкционированного доступа

Программное обеспечение

ПО измерителей NBM-520, NBM-550 состоит из встроенного ПО и внешнего ПО.

Встроенное ПО, реализованное в виде микропроцессорной программы, устанавливается в блок измерительный NBM-520 (или NBM-550) изготовителем измерителей NBM-520, NBM-550.

Встроенное ПО выполняет функции задания режимов работы, обработку входного напряжения, отображение значений параметров электромагнитного излучения и графическое представление результатов измерений.

Внешнее ПО устанавливается на ПК, функционирует в операционной системе семейства Windows (-ХР, -7, -8) и выполняет функции задания режимов работы, обработку входного напряжения, отображение значений параметров электромагнитного излучения и графическое представление результатов измерений.

Идентификационные данные (признаки) ПО измерителей NBM-520, NBM-550 приведены в таблице 1.

Таблица 1

изменений соответствует уровню «средний» по Р 50.2.077-2014.

Технические характеристики

С антенной-преобразователем Probe EF0391

Диапазон частот, МГц    от 0,1 до 3000.

Диапазон измерений напряженности электрического поля, В-м 1    от 0,2 до 320.

—2 —2

Диапазон измерений плотности потока энергии    от 0,01 мкВтхм до 27 мВтхм .

Пределы допускаемой относительной погрешности измерений напряженности электрического поля (плотности потока энергии), дБ:

-    в диапазоне частот от 100 кГц до 400 МГц и более 1800 МГц    ± 1,4;

-    для диапазона частот от 400 до 1800 МГц    ± 1,8. С антенной-преобразователем Probe EF1891

Диапазон частот    от 3 МГц до 18 ГГц.

Диапазон измерений напряженности электрического поля, В-м 1    от 0,6 до 35.

-2

Диапазон измерений плотности потока энергии, мкВтхм    от 0,01 до 325.

Пределы допускаемой относительной погрешности измерений напряженности электрического поля (плотности потока энергии), дБ:

-    в диапазоне частот менее 400 МГц и более 1,8 ГГц:

-1 -2

-    на уровнях от 0,6 до 1,65 В-м (от 0,1 до 0,72 мкВт^см )    ± 3,1;

-1 -2

-    на уровнях от 1,65 до 3,3 В-м ( от 0,72 до 2,9 мкВтхм )    ± 1,6;

-на уровнях от 3,3 до 35 В-м 1 (от 2,9 мкВт/см2 до 325 мкВт•cм 2)    ± 1,4;

в диапазоне частот от 400 МГц до 1,8 ГГц:

-1 -2

-    на уровнях от 0,6 до 1,65 В-м (от 0,1 до 0,72 мкВт^м )    ± 3,2;

-    на уровнях от 1,65 до 3,3 В-м 1 ( от 0,72 до 2,9 мкВтхм 2)    ± 1,9;

-    на уровнях от 3,3 до 35 В-м 1 (от 2,9 до 325 мкВт•cм 2)    ± 1,8.

С антенной-преобразователем Probe EF5091

Диапазон частот, ГГц    от 0,3 до 50.

Диапазон измерений напряженности электрического поля, В-м 1    от 8 до 614;

—2 —2

Диапазон измерений плотности потока энергии    от 17 мкВтхм до 100 мВт^м .

Пределы допускаемой относительной погрешности измерений напряженности электрического поля (плотности потока энергии), дБ:

-    в диапазоне частот менее 1,8 ГГц:

-1 -2 -2

-    на уровнях от 8 до 61,4 В-м (от 17 мкВт^м до 1 мВт^м )    ± 1,9;

-1 -2

-    на уровнях более 61,4 В-м (более 1 мВт^м )    ± 1,8;

-    в диапазоне частот более 1,8 ГГц:

-1 -2 -2

-    на уровнях от 8 до 61,4 В-м (от 17 мкВт^м до 1 мВт^м )    ± 1,6;

-1 -2

-    на уровнях более 61,4 В-м (более 1 мВт^м )    ± 1,4. С антенной-преобразователем Probe EF0691

Диапазон частот    от 100 кГц до 6 ГГц.

Диапазон измерений напряженности электрического поля, В-м 1    от 0,35 до 20.

-2

Диапазон измерений плотности потока энергии, мкВт^м    от 0,03 до 106.

Пределы допускаемой относительной погрешности измерений напряженности электрического поля (плотности потока энергии), дБ:

-    для диапазонов частот менее 400 МГц и более 1,8 ГГц:

-    на уровнях от 0,35 до 2,0 В-м 1 (от 0,03 до 1,00 мкВт^м 2)    ± 3,0;

-1 -2

-    на уровнях от 2,0 до 20 В-м ( от 1,0 до 106,0 мкВт^м )    ± 1,5;

-    для диапазона частот от 400 МГц до 1,8 ГГц:

-    на уровнях от 0,35 до 2,0 В-м 1 (от 0,03 до 1,00 мкВт^м 2)    ± 3,2;

-1 -2

-    на уровнях от 2,0 до 20 В-м ( от 1,0 до 106,0 мкВт^м )    ± 1,8.

С антенной-преобразователем Probe EF6091

Диапазон частот    от 100 МГц до 60 ГГц.

Диапазон измерений напряженности электрического поля, В-м 1    от 0,7 до 61,4.

-2 -2

Диапазон измерений плотности потока энергии от 0,13 мкВт^м до 1,0 мВт^м . Пределы допускаемой относительной погрешности измерений напряженности электрического поля (плотности потока энергии), дБ:

-    в диапазоне частот от 100 МГц до 400 МГц и более 1,8 ГГц:

-    на уровнях от 0,7 до 2,0 В-м 1 (от 0,13 до 1,00 мкВт^м 2)    ± 3,2;

-1 -2 -2

-    на уровнях от 2,0 до 61,4 В-м (от 1,0 мкВт^м до 1,0 мВтхм )    ± 1,8;

-    в диапазоне частот от 400 МГц до 1,8 ГГц:

-    на уровнях от 0,7 до 2,0 В-м 1 (от 0,13 до 1,00 мкВт^м 2)    ± 3,3;

-1 -2 -2

-    на уровнях от 2,0 до 61,4 В-м (от 1,0 мкВт^м до 1,0 мВтхм )    ± 2,0.

С антенной-преобразователем Probe HF3061

Диапазон частот, МГц    от 0,3 до 30.

Диапазон измерений напряженности магнитного поля, А-м 1    от 0,018 до 0,7.

Пределы допускаемой относительной погрешности измерений напряженности магнитного поля, дБ:

-    на уровнях от 0,018 до 0,033 А-м 1    ± 3,1;

-    на уровнях от 0,033 до 0,068 А-м 1    ± 1,6;

-    на уровнях от 0,068 до 0,7 А-м 1    ± 1,4.

С антенной-преобразователем Probe HF0191

Диапазон частот    от 27 МГц до 1 ГГц.

Диапазон измерений напряженности магнитного поля, А-м 1    от 0,026 до 1,0.

Пределы допускаемой относительной погрешности измерений напряженности магнитного поля, дБ:

-    для диапазона частот от 27 до 700 МГц:

-    на уровнях от 0,026 до 0,05 А-м 1    ± 3, 1;

-    на уровнях от 0,05 до 0,1 А-м-1    ± 1,6;

-    на уровнях от 0,1 до 1 А-м 1    ± 1,4;

-    для диапазона частот от 700 МГц до 1 ГГц:

-    на уровнях от 0,026 до 0,05 А-м 1    ± 3,2;

-    на уровнях от 0,05 до 0,1 А-м-1    ± 1,9;

-    на уровнях от 0,1 до 1 А-м 1    ± 1,8. Электропитание Ni-MH аккумуляторный элемент, типа АА, 2500 мА-ч, шт.:

-    блок измерительный NBM-520    2;

-    блок измерительный NBM-550    4. Время непрерывной работы с выключенной подсветкой, ч, не менее:

-    измерителя NBM-520    22;

-    измерителя NBM-550    20. Масса, кг, не более:

-    блока измерительного NBM-550    0,55;

-    блока измерительного NBM-520    0,30;

-    антенн-преобразователей Probe EF0391, Probe EF1891, Probe EF5091,

Probe EF6091, Probe EF0691, Probe HF0191    0,09;

-    антенны-преобразователя Probe HF3061    0,19. Габаритные размеры (длина x ширина x высота), мм, не более:

-    блока измерительного NBM-550    280*98*45;

-    блока измерительного NBM-520    195*52*38. Габаритные размеры (длина * диаметр), мм, не более:

-    антенн-преобразователей Probe EF0391, Probe EF1891, Probe EF5091,

Probe EF6091, Probe EF0691, Probe HF0191    318*66;

-    антенны-преобразователя Probe HF3061    300* 120. Рабочие условия применения:

-    температура окружающего воздуха, оС    от минус 10 до 50;

-    атмосферное давление, кПа (мм рт. ст.)    от 70 до 106,7 (от 525 до 800); относительная влажность при 30 оС, %, не более 90.

Знак утверждения типа

наносится на переднюю панель корпуса блока измерительного NBM-520 (или NBM-550) методом шелкографии и типографским способом на титульном листе документов «Измеритель параметров электромагнитного поля NBM-520. Руководство по эксплуатации. 2403/98.21 РЭ» и «Измеритель параметров электромагнитного поля NBM-550. Руководство по эксплуатации. 2401/98.21 РЭ».

Комплектность

Комплектность поставки измерителей NBM-520, NBM-550 приведена в таблице 2.

Таблица 2

Поверка

осуществляется в соответствии с документом 2201/98.21.2015 МП «Инструкция. Измерители параметров электромагнитного поля NBM-520, NBM-550. Методика поверки», утвержденным первым заместителем генерального Директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 8 октября 2015 года.

Знак поверки наносится в виде наклейки или оттиска клейма поверителя на свидетельство о поверке.

Основные средства поверки:

-    государственный рабочий эталон единицы плотности потока электромагнитной энергии. Установка для поверки измерителей плотности потока энергии П1-9, регистрационный № 3.1.ZZT.0009.2013, диапазон рабочих частот от 0,3 до 39,65 ГГц, диапазон воспроизводимых

2    3    2

значений плотности потока энергии в режиме непрерывной генерации от 110 до 210 Вт/м , пределы допускаемой относительной погрешности воспроизведения плотности потока энергии ± 0,5 дБ;

-    государственный рабочий эталон единицы напряженности электрического поля

2 разряда в диапазоне от 0,01 до 300 МГц, регистрационный № 3.1.ZZT.0085.2013, диапазон воспроизведения НЭП от 1 до 1500 В-м 1, пределы допускаемой относительной погрешности воспроизведения НЭП ± 7 %;

- государственный первичный эталон единицы плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178 ГГц ГЭТ 160-2006, приказ Федерального агентства по техническому регулированию и метрологии от 14.07.2006 г. № 1838, номинальные значения диапазона (0,1 - 10) Вт/м , случайная погрешность воспроизведения (1,5 - 2,5)^ 1 • 10-2, неисключенная систематическая погрешность (4 - 9)-10-2;

-    государственный рабочий эталон единиц напряженности магнитного поля 1 разряда в диапазоне частот от 5 Гц до 10 МГц, регистрационный № 3.1.ZZT.0081.2013, диапазон воспроизведения НМП от 0,05 до 3000 А-м 1 в диапазоне частот от 5 до 60 Гц, от 0,05 до 300 А-м 1 в диапазоне частот от 60 до 2000 Гц, от 0,005 до 300 А-м 1, в диапазоне частот от 2 до 30 кГц, от 0,005 до 300 А-м 1, в диапазоне частот от 30 до 100 кГц включительно от 0,005 до 100 А-м 1, в диапазоне частот от 100 до 400 кГц, от 0,005 до 3 А-м 1, в диапазоне частот от 0,4 до 10 МГц включительно от 0,05 до 1 А-м 1, на частотах 0,5; 1,0; 5,0; 10,0 от 0,05 до 10 А-м 1, пределы допускаемой относительной погрешности воспроизведения НМП ± 3 %;

государственный рабочий эталон единицы напряженности электрического и магнитного поля в диапазоне частот от 30 до 1000 МГц, регистрационный № 3.1.ZZT.0083.2013, диапазон воспроизведения НЭП от 5 до 100 В-м 1, диапазон воспроизведения НМП от 10 до 250 мА-м 1, пределы допускаемой относительной погрешности воспроизведения НЭП, НМП ± 6 %.

Сведения о методах измерений

Измеритель параметров электромагнитного поля NBM-550. Руководство по эксплуатации 2401/98.21 РЭ.

Измеритель параметров электромагнитного поля NBM-520. Руководство по эксплуатации 2403/98.21 РЭ.

Нормативные документы, устанавливающие требования к измерителям параметров электромагнитного поля NBM-520, NBM-550

1    ГОСТ Р 51070-97 Измерители напряженности электрического и магнитного полей. Общие технические требования и методы испытаний.

2    ГОСТ Р 8.574-2000 ГСИ Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц.

3    ГОСТ Р 8.805-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц.

4    ГОСТ 8.808-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений напряженности магнитного поля в диапазоне частот от 0,00005 до 1000 МГц.

5    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
