Дозаторы весовые дискретного действия МС Назначение средства измерений

Дозаторы весовые дискретного действия МС предназначены для автоматического дозирования сыпучих материалов

Описание

Конструктивно дозатор состоит из следующих составных частей: рамы, щита управления, пневмораспределительной панели, микропроцессорного блока управления и одного или двух весовых устройств дозатора, включающих в себя верхнюю отсекающую заслонку и весовой бункер. В состав каждого весового бункера входит цилиндрическая ёмкость для продукта с подвесовыми заслонками и три тензорезисторных датчика, основной площадкой закреплённых на раме. Микропроцессорный блок управления выполняет функцию управления процессом загрузки материала в бункер методом грубой и тонкой подачи дозируемого материала.

После задания значения массы дозы дозируемый материал самотеком поступает в весовой бункер. При достижении заданного значения массы дозы подача материала в весовой бункер прекращается. Производится запись данных массы дозы в память микропроцессорного блока управления. После сброса дозируемого материала из весового бункера происходит автоматический набор нового веса.

Принцип действия дозатора основан на преобразовании упругой деформации чувствительного элемента тензорезисторного датчика, возникающей под действием силы тяжести дозируемого материала, поступающего в весовой бункер, в электрический сигнал. Полученный от тензодатчиков сигнал передается в микропроцессорный блок управления, где преобразуется в цифровой сигнал, результаты измерений в единицах массы высвечиваются на цифровом индикаторе микропроцессорного блока управления.

В конструкции весового бункера применены тензорезисторные датчики серии Т2 класса С3 (пр-во ЗАО «ВИК «ТЕНЗО-М», п.Красково Московская обл., госреестр №53838-13).

В качестве микропроцессорного блока управления применен весоизмерительный прибор ЦЕНТА (пр-во ООО «Центр Техавтоматика», г.Новосибирск).

Дозатор осуществляет следующие функции:

-    дозирование продукта в соответствии с установленной массой дозы;

-    индикацию действительного значения массы дозы;

-    контроль количества навешанных доз;

-    хранение информации о суммарной массе дозируемого материала;

-    аварийную остановку в случае нарушения режимов работы дозатора.

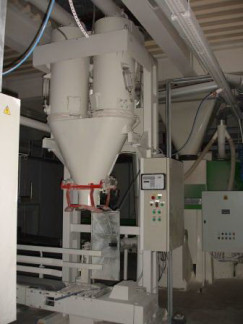

Общий вид дозатора представлен на рисунке 1.

Форма маркировки дозаторов: МС-Х

где Х - наибольший предел дозирования (10, 50, 100), кг

Программное обеспечение

Программное обеспечение (далее ПО) прибора ЦЕНТА является встроенным и метрологически значимым. Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении прибора.

Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается блокировкой доступа в режим юстировки прибора при помощи защитной пломбы на передней панели корпуса прибора, а также дополнительным паролем доступа. ПО не может быть модифицировано без нарушения защитной пломбы.

Общий вид и схема пломбирования прибора ЦЕНТА представлены на рисунке 2.

лист № 3 всего листов 5

Идентификационные данные встроенного ПО прибора ЦЕНТА представлены в табл. 1 Таблица 1

Защита ПО от преднамеренных и непреднамеренных изменений соответствует высокому уровню по Р 50.2.077-2014.

Технические характеристики

Основные характеристики дозаторов приведены в табл. 2 Таблица 2

Пределы допускаемых отклонений действительных значений массы дозы от среднего значения при первичной поверке или калибровке приведены в табл. 3.

Таблица 3

лист № 4 всего листов 5

Пределы допускаемых отклонений действительных значений массы дозы от среднего значения при поверке или калибровке в эксплуатации соответствуют удвоенным значениям согласно табл. 3.

Пределы допускаемых отклонений среднего значения массы дозы от номинального значения как при первичной поверке или калибровке, так и при поверке или калибровке в эксплуатации соответствуют 0,5 значений согласно табл. 3.

Пределы допускаемой погрешности весового устройства дозатора не должны превышать 1/3 пределов допускаемых отклонений действительных значений массы дозы от среднего значения, указанных в табл. 3.

Знак утверждения типа

наносится фотохимическим способом на маркировочную табличку, закрепленную на раме дозатора, и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Дозатор весовой дискретного действия в сборе - 1 комплект Руководство по эксплуатации дозаторов МС.427414.000.РЭ - 1 экз.

Паспорт МС.427414.0ХХ.ПС - 1 экз.

Руководство по эксплуатации на прибор ЦЕНТА - 1 экз.

Методика поверки - 1 экз.

Поверка

осуществляется в соответствии с документом МП 43306-15 «Дозаторы весовые дискретного действия МС. Методика поверки», утвержденным ФГУП «СНИИМ» 17.11.2014 г.

Основные средства поверки - гири класса точности М1 по ГОСТ OIML R 111-1-2009; весовое устройство поверяемого дозатора.

Сведения о методах измерений

содержатся в документе «Дозаторы весовые дискретного действия МС. Руководство по эксплуатации» МС.427414.000.РЭ.

Нормативные и технические документы, устанавливающие требования к дозаторам весовым дискретного действия МС:

1    ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерения массы»;

2    Технические условия ТУ 4274-008-31495426-2014 Дозаторы весовые дискретного действия МС

Рекомендации к применению

Осуществление торговли; выполнение работ по расфасовке товаров
