Преобразователи термоэлектрические ТП-Б, 43469-15

Назначение

Преобразователи термоэлектрические ТП-Б (далее - термопреобразователи или ТП), предназначены для измерения температуры жидких и газообразных сред, сыпучих веществ, а также твердых тел.

Описание

Принцип действия термопреобразователей основан на возникновении термоэлектродвижущей силы (далее - ТЭДС) в цепи термопары при погружении ее рабочего конца в измеряемую среду. При этом температура выводов или свободных концов должна быть известна и учтена при определении температуры измеряемой среды. Значения ТЭДС при конкретных температурах соответствуют значениям номинальных статических характеристик преобразования (далее - НСХ) по ГОСТ Р 8.585-2001.

Термопреобразователи выпускаются в двух модификациях:

-    ТП-Б - ТП, соответствующие требованиям ГОСТ 6616-94 с номинальной статической характеристикой преобразования (далее НСХ) по ГОСТ Р 8.585-2001;

-    ТП-Б-У - ТП с унифицированным выходным сигналом, соответствующие требованиям ГОСТ 30232-94 и цифровым протоколом HART.

ТП-Б-У имеют линейную или корнеизвлекающую зависимость выходного сигнала от температуры.

ТП-Б-У могут изготавливаться со встроенным жидкокристаллическим или светодиодным индикатором. Метрологические характеристики индикаторов не нормируются.

ТП изготавливаются с применением видов взрывозащиты по ГОСТ 30852.0-2002 (далее -взрывозащищенные) либо без них. Взрывозащищенные ТП соответствуют II группе взрывозащищенного оборудования для внутренней и наружной установки по ГОСТ 30852.0-2002.

Взрывозащищенные ТП изготавливаются:

-    с видом взрывозащиты «взрывонепроницаемая оболочка» и маркировкой взрывозащиты 1ExdIICT6 X по ГОСТ 30852.1-2002;

-    с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia» и маркировкой взрывозащиты 0ExiaIICT6 X по ГОСТ 30852.10-2002 .

Кроме того, взрывозащищенные ТП изготавливаются с совмещенными выше указанными видами взрывозащиты и маркировкой взрывозащиты 1ExdiaIICT6 X

Взрывозащищенные ТП могут эксплуатироваться во взрывоопасных зонах классов В-I, В4а, В-[б, В4г, В-II, В-Па в соответствии с регламентирующих применение электрооборудования во взрывоопасных зонах

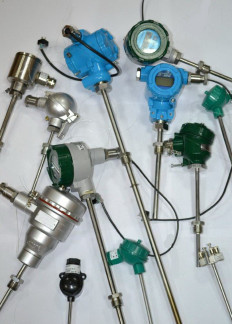

Фото общего вида ТП-Б представлено на рисунке 1.

Таблица 1

Знак утверждения типа

наносится на эксплуатационную документацию и на бирку типографским способом.

Комплектность

Комплект поставки приведён в таблице 2.

Таблица 2

Поверка

осуществляется по документам МП.ВТ 181-2008 «Преобразователи термоэлектрические ТП-Б. Методика поверки» (для ТП-Б) и МП.ВТ 192-2008 «Преобразователи термоэлектрические ТП-Б. Методика поверки» (для ТП-Б-У), утвержденными РУП «Витебский ЦСМС», 2008 г. (с изменениями «1» и «2» от 2014 г.).

Основные средства поверки:

-    вольтметр универсальный В7-65/2, диапазон измерений (0-1000) В, пределы допускаемой основной погрешности на диапазоне измерений до 2 В ±(0,02 % (Цизм) +5 ед.мл.р.);

-    мера электрического сопротивления однозначная Р3030, сопротивление 100 Ом, КТ

0,01;

-    термостат нулевой ТН-12, СКО воспроизведения температуры ±0,03 °С;

-    калибратор температуры D55SE «АМЕТЕК» (Дания), диапазон воспроизводимых температур от -14 °С до +123 °С. Стабильность поддержания заданной температуры ±0,05

°С;

-    калибратор температурный КТ-650/М1, диапазон воспроизводимых температур от +50 °С до +650 °С, нестабильность поддержания температуры за 30 мин.: ±(0,02t/100), где t -значение воспроизводимой температуры;

-    печь малоинерционная горизонтальная трубчатая МТП-2М, диапазон воспроизводимых температур от +100 °С до +1200 °С, нестабильность поддержания температуры 0,1 °С/мин;

-    термометр сопротивления платиновый эталонный ЭТС-100, диапазон измеряемых температур от -196 °С до +660 °С, 3 разряд;

-    преобразователь термоэлектрический эталонный ТППО, диапазон измерений от +300 °С до +1200 °С, 3 разряд;

-    система поверки термопреобразователей автоматизированная АСПТ (Госреестр № 19973-06);

-    калибратор температуры поверхностный КТП-1 (Госреестр № 53247-13).

Сведения о методах измерений

приведены в паспорте на ТП-Б.

Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим ТП-Б

ГОСТ 6651-94 Преобразователи термоэлектрические. Общие технические требования и методы испытаний

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования

ГОСТ 30852.0-2002 Электрооборудование взрывозащищенное. Часть 0. Общие требования ГОСТ 30852.1-2002 Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида «взрывонепроницаемая оболочка»

ГОСТ 30852.10-2002 Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь i.

ТУ BY 390184271.012-2008 Преобразователи термоэлектрические ТП-Б. Технические условия.

МП.ВТ 181-2008 Преобразователи термоэлектрические ТП-Б. Методика поверки.

МП.ВТ 193-2008 Преобразователи термоэлектрические ТП-Б. Методика поверки.
