| Номер в госреестре | 43469-19 |
| Наименование СИ | Преобразователи термоэлектрические |
| Обозначение типа СИ | ТП-Б |
| Изготовитель | ООО "ПОИНТ", Беларусь, г.Полоцк |
| Год регистрации | 2019 |
| Срок свидетельства | 23.12.2019 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию - для ТП-Б и ТП-Б-У с НСХ типов: K (св. 1100…1300 °С), N (св. -40…+800 °С); 5 лет - для ТП-Б с НСХ типов: K, L (св. -40…+600 °С, N (св. -40…+800 °С); 2 года - для остальных |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи термоэлектрические ТП-Б (далее - ТП) предназначены для измерений температуры сыпучих, жидких, газообразных, твердых веществ и сред в различных отраслях промышленности и хозяйственной деятельности, в том числе на взрывопожароопасных производствах и в жилых помещениях, в т.ч. в различных системах контроля и управления.
Принцип действия ТП основан на возникновении термоэлектродвижущей силы (далее - ТЭДС) в электрической цепи термопреобразователя при погружении его рабочего конца в измеряемую среду. При этом температура выводов или свободных концов должна быть известна и учтена при определении температуры измеряемой среды. ТП обеспечивают преобразование измеренной температуры в изменение ТЭДС с известной зависимостью в соответствии с типом номинальной статической характеристики преобразования (далее - НСХ).
Термопреобразователи выпускаются в двух модификациях:
ТП-Б - термопреобразователи с номинальной статической характеристикой преобразования по ГОСТ Р 8.585-2001;
ТП-Б-У - термопреобразователи с унифицированным выходным сигналом постоянного тока от 4 до 20 мА, от 0 до 5 мА, от 0 до 20 мА, по ГОСТ 26.011-80 или цифровым протоколом HART, совмещенным с унифицированным выходным сигналом.
ТП-Б-У соответствуют требованиям ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
ТП-Б-У могут изготавливаться со встроенным жидкокристаллическим или светодиодным индикатором. Метрологические характеристики жидкокристаллических и светодиодных индикаторов не нормируются.
ТП-Б-У могут иметь линейную или нелинейную (корнеизвлекающую), возрастающую или убывающую зависимость выходного сигнала от температуры.
Входные и выходные цепи ТП-Б-У гальванически связаны.
ТП-Б и ТП-Б-У могут состоять из нескольких термопар разной длины (многозонные).
По способу контакта с измеряемой средой ТП подразделяются на:
- погружаемые;
- поверхностные.
Защитная арматура ТП выполнена из коррозионностойких, жаростойких, жаропрочных сталей по ГОСТ 5949-75 или их аналогов, керамики. По согласованию с заказчиком могут применяться другие материалы защитного корпуса.
ТП изготавливаются c применением видов взрывозащиты
по ГОСТ 31610.0-2014 (IEC 60079-0:2011) (далее - взрывозащищенные). Взрывозащищенные ТП соответствуют II и III группам взрывозащищенного оборудования для внутренних и наружных установок ГОСТ 31610.0-2014 (IEC 60079-0:2011).
Взрывозащищенные ТП изготавливаются:
- с видом взрывозащиты «взрывонепроницаемая оболочка» и маркировкой взрывозащиты:
1ExdbIICT6.. Т1 Gb X, 1ExdbIIBT6.. Т1 Gb X, 1ExdbIIАT6. . .Т1 Gb X, Ex tb IIIC T80°C.. Т445°С Db X, Ex tb IIIB T80°C.. Т445°С Db X, Ex tb IIIA T80°C.. Т445°С Db X по ГОСТ IEC 60079-1-2013;
- с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia» и маркировкой взрывозащиты:
0Ех ia IIC Т6...Т1 Ga X, 0Ех ia IIB Т6...Т1 Ga X, 0Ех ia IIA Т6...Т1 Ga X, Ех ia IIIC T80°C...T445°C Da X, Ех ia IIIB T80°C..T445°C Da X, Ех ia IIIA T80°C...T445°C Da X по ГОСТ 31610.11-2014.
Кроме того, взрывозaщищенные ТП изготaвливaются с совмещенными выше укaзaнными видами взрывозащиты и маркировкой взрывозащиты:
1Ex db ia IIC T6..T1 Gb X, 1Ex db ia IIB Т6...Т1 Gb X, 1Ex db ia НА Т6...Т1 Gb X, Ех tb ia ШС T80°C..T445°C Db X, Ех tb ia IIIB T80°C..T445°C Db X, Ех tb ia IIIA T80°C..T445°C Db X.
Термопары соответствуют требованиям ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».
Взрывозащищенные ТП могут применятся во взрывоопасных газовых средах, зонах 0, 1, 2 в соответствии с требованиями ГОСТ IEC 60079-10-1-2013, а также в зонах, опасных по воспламенению горючей пыли (зоны 20, 21, 22) в соответствии с требованием ГОСТ IEC 61241-1-2-2011 и других документов, регламентирующих применение электрооборудования во взрывоопасных зонах.
Фотографии общего вида ТП представлены на рисунках 1.

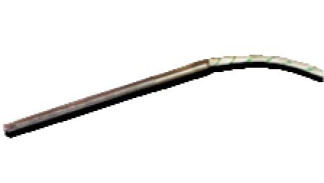

Рисунок 1 - Общий вид преобразователей термоэлектрических ТП-Б
Программное обеспечение (ПО) термопреобразователей ТП-Б-У с HART-протоколом состоит из встроенного и автономного ПО. Метрологически значимым является только встроенное ПО.
Идентификационные данные встроенного ПО представлены в таблице 1.
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | Metrolog.SW |
| Номер версии ПО, не ниже | 1.00 |
| Цифровой идентификатор ПО | 9EF0 |
Алгоритм вычисления цифрового идентификатора программного обеспечения: двухбайтовый циклический код (CRC-16-CCITT).
Автономное ПО HartConfig устанавливается на персональный компьютер и предназначено только для настройки термопреобразователей на необходимый режим работы.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендацией по метрологии ГОСТ Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Метрологические и основные технические характеристики ТП приведены в таблицах
2 и 3.
Таблица 2 - Метрологические характеристики ТП
| Наименование характеристики | Значение |
| Условное обозначение НСХ по ГОСТ Р 8.585-2001 | ТХА (К), ТНН (N), ТХК (L), ТЖК (J), ТМК (Т), ТХКн (E), ТПП (S), ТПП (R) |
| Диапазон выходного аналогового сигнала постоянного тока для ТП-Б-У, мА | от 0 до 5 от 0 до 20 от 4 до 20 |
| Диапазон измерений температуры1, °С: - для ТП-Б: ТХА (К), ТНН (N) - для ТП-Б: ТХК (L) - для ТП-Б: ТЖК (j) - для ТП-Б: ТМК (Т) - для ТП-Б: ТХКн (E) - для ТП-Б: ТПП (S), ТПП (R) - для ТП-Б-У | от -200 до +1300 от -200 до +800 от -40 до +900 от -200 до +400 от -200 до +900 от 0 до +1300 от -200 до +1300 |
| Класс допуска для ТП-Б по ГОСТ Р 8.585-20012 | 1, 2, 3 |
| Пределы допускаемой основной приведенной погрешности ТП-Б-У, % (от нормирующего значения выходного аналогового сигнала постоянного тока, где нормирующее значение - это разница между верхним и нижним значением выходного сигнала) | ±0,25; ±0,5; ±1 |
| Пределы допускаемой дополнительной погрешности ТП-Б-У, вызванной изменением температуры окружающего воздуха от номинальной (+20 °С), на каждые 10 °С, °С не более: - для ТП-Б-У с пределом допускаемого значения основной приведенной погрешности ±0,25 % - для ТП-Б-У с пределом допускаемого значения основной приведенной погрешности ±0,5 %, ±1 % | предела допускаемого значения основной приведенной погрешности; 0,5 предела допускаемого значения основной приведенной погрешности |
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной погрешности ТП-Б-У, вызванной плавным изменением напряжения питания в пределах от 12 до 36 В, не более | 0,5 предела допускаемой основной приведенной погрешности |
| Пределы допускаемой дополнительной погрешности ТП-Б-У, вызванной воздействием внешнего переменного магнитного поля сетевой частоты с напряженностью до 400 А/м, не более | 0,5 предела допускаемой основной приведенной погрешности |
| Пределы допускаемой дополнительной погрешности ТП-Б-У, вызванной воздействием повышенной влажности 95 % при температуре окружающего воздуха +35 °С, не более | 0,5 предела допускаемой основной приведенной погрешности |
| Примечания: 1 Указаны предельные значения диапазонов измеряемых температур, по требованию заказчика возможно изготовление ТП специального назначения с диапазоном измерений, находящимся внутри указанных диапазонов, в соответствии с типом НСХ ТП. 2 Для ТП-Б: ТХК(Ь), ТПП (S), ТПП (R) класс допуска 1 отсутствует, для ТП-Б: ТЖК(1), ТПП(Б), Т1111(R) класс допуска 3 отсутствует. | |
Таблица 3 - Основные технические характеристики ТП
| Наименование характеристики | Значение |
| Длина монтажной части, мм, не менее | 6 |
| Диаметр монтажной части, мм, не более | 35 |
| Номинальное значение напряжение питания ТП-Б-У, В | 24 |
| Напряжение питания ТП-Б-У, В: - для общепромышленных - для взрывозащищенных | от 12 до 36 от 12 до 30 |
| Потребляемая мощность ТП-Б-У, Вт, не более | 0,8 |
| Рабочие условия эксплуатации ТП-Б: - температура окружающего воздуха, °С - температура окружающего воздуха для ТП специального исполнения, °С - относительная влажность воздуха, % (при температуре окружающего воздуха +35 °С и более низких температурах) | от -50 до +85 от -65 до +125 95 |
| Рабочие условия эксплуатации ТП-Б-У: - температура окружающего воздуха, °С - температура окружающего воздуха для ТП-Б-У с жидкокристаллическим индикатором, °С - относительная влажность воздуха, % (при температуре окружающего воздуха +35 °С) | от -50 до +85 от -40 до +70 95 |
| Условия транспортирования: - температура окружающего воздуха, °С - относительная влажность воздуха, % (при температуре окружающего воздуха +35 °С) | от -55 до +85 95 |
| Степень защиты IP, обеспечиваемая клеммной головой (зависит от исполнения головы) | IP00, IP20, IP45, IP54, IP65, IP68 (по согласованию с заказчиком IPX9) |
наносится на эксплуатационную документацию и на бирку печатным, фотохимическим, ударным способом или гравированием.
Комплектность поставки ТП приведена в таблице 4.
Таблица 4 - Комплект поставки
| Наименование | Обозначение | Количество |
| Преобразователь | ТП-Б, | 1 шт. (исполнение в соответствии с |
| термоэлектрический | ТП-Б-У | заказом) |
| Руководство по эксплуатации | - | 1 экз. (по требованию заказчика) |
| Паспорт | - | 1 экз. |
| Упаковочная тара | - | 1 шт. |
| Методика поверки | МП.ВТ 181-2008 МП.ВТ 193-2008 | 1 экз. (по требованию заказчика) |
| Сертификат соответствия | - | 1 экз. (для ТП во взрывозащищенном исполнении (по требованию заказчика на поставляемую партию) |
| Программное обеспечение | HartConfig | по требованию заказчика |
осуществляется по документам:
МП.ВТ 181-2008 «Преобразователи термоэлектрические ТП-Б. Методика поверки», утвержденному РУП «Витебский ЦСМС» 12.03.2008 г. (с извещением СДФИ.07-2018 об изменении «3», утвержденным РУП «Витебский ЦСМС» 06.02.2018 г.);
МП.ВТ 193-2008 «Преобразователи термоэлектрические ТП-Б. Методика поверки», утвержденному РУП «Витебский ЦСМС», 24.12.2008 г. (с извещением СДФИ.08-2018 об изменении «2», утвержденным РУП «Витебский ЦСМС» 06.02.2018 г.).
Основные средства поверки:
рабочий эталон 2-го разряда по ГОСТ 8.558-2009 - преобразователь термоэлектрический платинородий-платиновый эталонный НПО (Регистрационный № 1442-00);
рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
система поверки термопреобразователей автоматизированная АСПТ (Регистрационный № 19973-00);
мультиметры 3458A (Регистрационный № 25900-03);
меры электрического сопротивления Р3030 (Регистрационный № 8238-81).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и(или) в паспорт.
приведены в эксплуатационном документе.
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ТУ BY 390184271.012-2008 Преобразователи термоэлектрические ТП-Б. Технические условия
