Манометр грузопоршневой МП-600 (далее по тексту - манометр) предназначен для создания и измерений избыточного давления при поверке и калибровке средств измерений в диапазоне значений избыточного давления от 1,25 до 60 МПа методом непосредственного сличения.
Принцип действия манометра заключается в уравновешивании усилия на неуплотненный поршень, создаваемого измеряемым давлением, весом поршня с грузоприемным устройством и специальных грузов.
В состав манометра входят: устройство для создания давления (УСД), измерительная поршневая система (ИПС), комплект грузов и отчетное устройство для наблюдения за взаимным расположением поршней с блоком питания.
УСД предназначено для создания и поддержания давления в гидростатической системе манометра. Давление создается с помощью ручного насоса, предназначенного для предварительного заполнения гидравлической системы, и винтового пресса для точного задания давления. ИПС манометра и поверяемого средства измерений устанавливаются на стойки УСД. В качестве рабочей среды используется трансформаторное масло.
ИПС манометра состоит из корпуса, цилиндра, ограничивающей втулки и поршня с грузоприемным устройством. Для устранения влияния «сухого» трения между поршнем и цилиндром в процессе измерений поршень с грузоприемным устройством и грузами приводят во вращение. Положение равновесия фиксируется с помощью отчетного устройства.
Комплект грузов предназначен для уравновешивания измеряемого давления.
Заводской номер наносится в формате цифрового обозначения на корпус манометра методом наклейки или иным методом, что обеспечивает идентификацию манометра.
Пломбировка корпуса манометра не предусмотрена.
Общий вид манометра приведен на рисунке 1. Общий вид комплекта грузов из состава манометра приведен на рисунке 2.

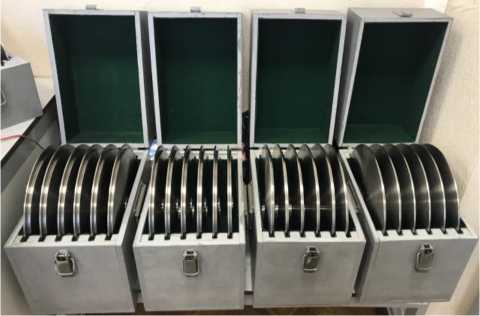

Рисунок 2 - Общий вид комплекта грузов из состава манометра грузопоршневого МП-600

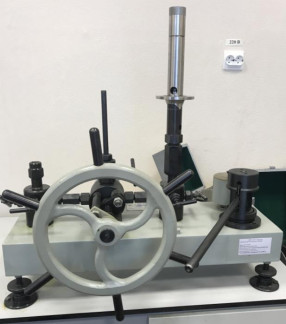

Рисунок 1 - Общий вид манометра грузопоршневого МП-600
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Верхний предел измерений избыточного давления, МПа (кгс/см2) | 60 (600) |
| Нижний предел измерений избыточного давления, МПа (кгс/см2) | 1,25 (12,5) |
| Пределы допускаемой погрешности измерений избыточного давления, %(1) | ±0,005 |
| Номинальное значение приведенной площади поршня, см2 | 0,2 |
| Скорость опускания поршня, мм/мин, не более | 1,5 |
| Продолжительность свободного вращения поршня, мин, не менее | 6 |
| Порог реагирования, Па, не более | 300 |
| (1) В основном диапазоне измерений от 0,ЬРтах до Ртах погрешность нормируется в % от измеряемой величины; в дополнительном диапазоне измерений от Рmin до 0,ЬРтах погрешность нормируется в % от 0,ГРтах (где Ртах - верхний предел диапазона измерений; Pmin - нижний предел диапазона измерений). | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочая среда | Трансформаторное масло, |
| касторовое масло | |
| Габаритные размеры, мм, не более | |
| - высота | 865 |
| - длина | 835 |
| - ширина | 520 |
| Масса без комплекта грузов, кг, не более | 35 |
| Номинальная масса поршня с грузоприёмным устройством, кг | 2,5 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +18 до +22 |
| - относительная влажность, % | от 40 до 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
наносится на корпус манометра грузопоршневого МП-600 методом наклейки или иным методом и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность манометра грузопоршневого МП-600
| Наименование частей | Обозначение | Количество |
| Измерительная поршневая система | - | 1 шт. |
| Устройство для создания давления | - | 1 шт. |
| Комплект грузов | - | 1 компл. |
| Отчетное устройство для наблюдения за взаимным расположением поршней с блоком питания | - | 1 шт. |
| Комплект запасных и сменных частей | - | 1 компл. |
| Паспорт | ТЦСМ-000-003 ПС | 1 экз. |
| Руководство по эксплуатации | МКДС.406141.077РЭ | 1 экз. |
| Методика поверки | МП 231-0093-2021 | 1 экз. |
приведены в руководстве по эксплуатации манометра в разделе 2 «Использование по назначению».
Государственная поверочная схема для средств измерений избыточного давления до
4000 МПа, утвержденная Приказом № 1339 от 29.06.2018 г.
