Теплосчетчики ЛОГИКА 8943, 43505-15

Назначение

Теплосчетчики предназначены для измерения тепловой энергии, расхода, объема, массы, температуры и давления воды, транспортируемой по трубопроводам систем тепло- и водоснабжения на объектах ЖКХ и промышленных предприятий.

Описание

Принцип действия теплосчетчиков состоит в измерении параметров теплоносителя, транспортируемого по трубопроводам, с последующим расчетом тепловой энергии и количества теплоносителя. Выходные электрические сигналы от датчиков параметров теплоносителя (расход, объем, температура, давление), установленных в трубопроводах, поступают в тепло-вычислитель, где осуществляется их преобразование в значения соответствующих физических величин и производится вычисление тепловой энергии и количества теплоносителя.

В составе теплосчетчиков могут использоваться в любом сочетании преобразователи расхода, температуры и давления, приведенные в таблице 1 (в скобках указан регистрационный номер преобразователя в Госреестре СИ). В качестве комплексного компонента теплосчетчика как измерительной системы используется тепловычислитель СПТ943 модификации 943.1 и 943.2 (регистрационный номер 28895-05 в Госреестре СИ). Конкретный состав теплосчетчика определяется заказом и приводится в паспорте.

Таблица 1 - Типы первичных измерительных преобразователей в составе теплосчетчиков

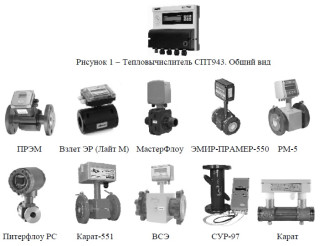

Рисунок 1 - Тепловычислитель СПТ943. Общий вид

ПРЭМ Взлет ЭР (Лайт М) МастерФлоу ЭМИР-ПРАМЕР-550 РМ-5

ВСТ    ВСТН    М    W

КТПТР-01

ТПТ-15    ТСП-Н    ТЭМ-100

ТПТ-1

Рисунок 3 - Преобразователи температуры. Общий вид

Ы

АИР-10

МИДА-13П

Рисунок 4 - Преобразователи давления. Общий вид Программное обеспечение

Программное обеспечение (ПО) теплосчетчиков встроенное, неперезагружаемое при эксплуатации, имеющее метрологически значимую часть. ПО резидентно размещается в теп-ловычислителе и реализует вычислительные, диагностические и интерфейсные функции согласно эксплуатационной документации. Уровень защиты ПО от непреднамеренных и преднамеренных изменений "высокий" по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

_3    5 3

Диапазон измерений объемного расхода: от 2,5 10 до 1,410 м /ч

Диапазон измерений давления: от 0 до 2,5 МПа

Диапазон измерений температуры: от минус 50 до плюс 150 °С

_4    ^ 3

Диапазон измерений объема: от 10 до 910 м

_4    g

Диапазон измерений массы: от 10 до 910 т

Диапазон измерений тепловой энергии: от 3 10_6 до 9• 108 ГДж

Пределы допускаемой относительной погрешности измерения тепловой энергии:

± [2 + 12/(t 1 - at2) + 0,01-Dg] % - для теплосчетчиков класса 1;

± [3 + 12/(t 1 - at2) + 0,02Dg] % - для теплосчетчиков класса 2.

Пределы допускаемой относительной погрешности измерения расхода, объема и массы:

± (1,1 + 0,01DG) % - для теплосчетчиков класса 1;

± (2,1 + 0,02Dg) % - для теплосчетчиков класса 2

Пределы допускаемой абсолютной погрешности при измерении температуры:

± (0,25 + 0,002 t) °С - для теплосчетчиков классов 1 и 2

Пределы допускаемой приведенной1 погрешности при измерении давления:

± 1 % - для теплосчетчиков классов 1 и 2.

Пределы допускаемой относительной погрешности при измерении времени:

± 0,01 % - для теплосчетчиков классов 1 и 2

Примечание.

а - коэффициент водоразбора; а=М2/М1; М1 и М2 - масса воды, прошедшей по подающему и обратному трубопроводам; 0<а<1.

Dg - динамический диапазон измерений расхода; Dg=Gb/G, Gb - верхний предел измерений преобразователя расхода, G - текущее значение расхода.

Условия эксплуатации:

-    температура окружающего воздуха: от 5 до 50 °С

-    относительная влажность: 80 % при 35 °С

-    атмосферное давление: от 84 до 106,7 кПа

Электропитание: (220 +22/-33) В, (50 ± 1) Гц (непосредственно или через сетевые адаптеры).

Г абаритные размеры и масса: приведены в описаниях типа составных частей.

Средняя наработка на отказ: 35000 ч Средний срок службы: 12 лет

Знак утверждения типа

наносится на первой странице эксплуатационных документов типографским способом.

Комплектность

Теплосчетчик ЛОГИКА 8943 в составе:

-    тепловычислитель СПТ943......................................................................................

1 шт.

1..    .6 шт.

1..    .6 шт. 0.6 шт. 1 шт.

1 шт.

1 шт.

-    преобразователи расхода.........................................................................................

-    преобразователи температуры................................................................................

-    преобразователи давления.......................................................................................

-    руководство по эксплуатации с методикой поверки (РАЖГ.421431.036 РЭ)

-    паспорт (РАЖГ.421431.036 ПС).............................................................................

-    эксплуатационная документация составных частей (экземпляров для каждой составной части)..........................................................

Поверка

осуществляется по документу РАЖГ.421431.036 РЭ Раздел 6 "Теплосчетчики ЛОГИКА 8943. Руководство по эксплуатации", утвержденному ФГУП "ВНИИМС" 25.11.2014 г.

Основные средства поверки:

-    проливная установка с относительной погрешностью не более ± 0,3 %;

-    стенд СКС6 (абсолютная погрешность формирования сигналов тока ± 0,003 мА, сигналов сопротивления ± 0,015 Ом, относительная погрешность формирования сигналов частоты ± 0,003 %);

-    термометры сопротивления эталонные модификация ПТСВ-4 (абсолютная погрешность ± 0,02 °С);

-    термостат жидкостный мод. 7012 (абсолютная погрешность ± 0,05 °С);

-    термостат жидкостный мод. 7312 (абсолютная погрешность ± 0,05 °С);

-    манометр грузопоршневой МП-2,5 класса точности 0,05.

Сведения о методах измерений

Методы измерений приведены в РАЖГ.421431.036 РЭ "Теплосчетчики ЛОГИКА 8943. Руководство по эксплуатации".

Нормативные и технические документы, устанавливающие требования к теплосчетчикам ЛОГИКА 8943

1.    МИ 2412-97. Водяные системы теплоснабжения. Уравнения измерений тепловой энергии

и количества теплоносителя.

2.    ГОСТ Р 51649-2000. Теплосчетчики для водяных систем теплоснабжения. Общие техниче

ские условия.

3.    ГОСТ Р ЕН 1434-1-2011. Теплосчетчики. Часть 1. Общие требования.

4.    ТУ 4218-091-23041473-2014. Теплосчетчики ЛОГИКА 8943. Технические условия.

Рекомендации к применению

Осуществление торговли.
