| Номер в госреестре | 43524-17 |
| Наименование СИ | Влагомеры нефти |
| Обозначение типа СИ | AGAR OW |
| Изготовитель | "AGAR CORPORATION, Inc.", США |
| Год регистрации | 2017 |
| Срок свидетельства | 16.11.2027 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Влагомеры нефти AGAR OW (в дальнейшем - влагомеры) предназначены для измерения содержания воды в нефти и нефтепродуктах и других углеводородных жидкостях в объемных долях в автоматическом режиме.
Принцип действия влагомеров нефти AGAR OW основан на измерении комплексной диэлектрической проницаемости среды.
Влагомеры AGAR OW выпускаются в четырех различных модификациях: серия OW-200 (модели 201,202) и серия OW-300 (модели 301, 302).
Измерительная система влагомеров серии OW-200 состоит из источника микроволнового электромагнитного излучения частотой 2 ГГц и датчика-приемника. Различие диэлектрической проницаемости углеводородов и воды анализируется и пересчитывается в объемные концентрации воды и нефти.
Модель OW-201 - влагомер врезного типа на фланцевой катушке из нержавеющей стали, предназначенный для измерений водонефтяных смесей с обводненностью от 0 до 100 % на трубопроводах диаметром до 4 дюймов и контроля концентрации органической и неорганической фазы. Влагомер модели OW-201 состоит из сенсора OW-201 и системы обработки данных (DAS). Сенсор смонтирован на фланцевой катушке, предназначенной для врезки в трубу или байпас. В нем находится трансмиттер СВЧ, работающий на частоте 2,45 ГГц и две приемные антенны. Сенсор измеряет комплексную диэлектрическую проницаемость среды. Вся первичная электроника находится внутри взрывозащищенного корпуса. Вторичный блок поставляется как во влагозащищенном, так и во взрывозащищенном исполнении. Для измерения дополнительных характеристик влагомеры комплектуются датчиком раздела фаз ID-201 и температурным датчиком RTD. Модель OW-201 применяется в составе измерителей расхода многофазных потоков AGAR MPFM-50 в присутствии газовой фазы.
Модель OW-202 - влагомер погружного типа, предназначенный для оперативных измерений водонефтяных смесей с обводненностью от 0 до 100 % на трубопроводах диаметром от шести дюймов и контроля концентрации органической и неорганической фазы. Модель OW-202 состоит из трех функциональных блоков: зонда, исполняющего функции антенны, с защитным кожухом или без; первичного измерительно-преобразующего блока, вторичного блока обработки сигналов (DAS).
Влагомеры серии OW-300 (модели 301, 302) позволяют определять небольшие концентрации воды в потоке нефти. Влагомеры серии OW-300 (модели 301, 302 состоят из трех функциональных блоков: зонда, исполняющего функции антенны, с защитным кожухом или без; первичного измерительно-преобразующего блока, блока обработки сигналов (DAS). Влагомеры серии OW-300 представлены двумя моделями. Модель OW-301 исполняется в виде фланцевой секции для трубопровода диаметром два, три и четыре дюйма. Для трубопроводов большого диаметра применяется модель влагомера OW-302 погружного типа.

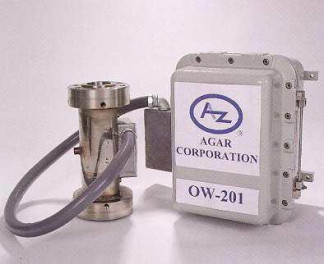

Рисунок 1 - Общий вид влагомера нефти Рисунок 2 - Общий вид влагомера нефти
AGAR OW-201 AGAR OW-301
Программное обеспечение является встроенным в микропроцессорный контроллер, обеспечивает хранение калибровочных коэффициентов, осуществляет преобразование и вывод результатов измерений в цифровом виде на экран графического индикатора.
Программное обеспечение, в соответствии с которым функционируют микросхемы и транзисторы электрической схемы влагомера, при изготовлении влагомеров заносится в интегральную микросхему и не может быть изменено пользователем.
Идентификационные данные встроенного программного обеспечения влагомеров приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | OWM Meter Application |
| Номер версии (идентификационный номер ПО) | 2.0.0.75 и выше |
| Цифровой идентификатор ПО | отсутствует |
Встроенное программное обеспечение защищено от несанкционированного доступа пломбой-стикером на вторичном блоке влагомера.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Основные метрологические и технические характеристики приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение | |
| OW-200 (модели 201,202) | OW-300 (модели 301,302) | |
| Диапазон измерений объемной доля воды, % | от 0 до 100 | от 0 до 20 |
| Пределы допускаемой абсолютной погрешности измерений объемной доли воды, % -поддиапазон измерений, объемной доля воды: от 0 до 5 % включ. св. 5 до 10 % включ. св. 10 до 20 % от 0 до 100 % | ||
| - | ±0,05 | |
| ±0,1 | ||
| - | ±0,2 | |
| ±1,0 | - | |
| Температура измеряемой среды, °С | от 0 до +232 | |
| Давление измеряемой среды в трубопроводе МПа | от 0 до 34,4 | |
| Параметры электрического питания: - напряжение, В | 12/24 или 120/240 | |
| Потребляемая мощность, Вт, не более | 35 | |
| Выходные сигналы | аналоговый, импульсный, RS232/422/485, MODBUS | |
| Взрывозащита влагомера | 0ExiaIIBT4 X | |
| Взрывозащита блока DAS: | 1ExdIIBT6/H2 или 1ExdIIBT6 | |
| Г абаритные размеры зонда (длина), мм, не более | 1900 | |
| Г абаритные размеры барьера искробезопасности (длинахширинахвысота), мм | 260 x290 x200 | |
| Г абаритные размеры блока DAS( длинахширинахвысота), мм, не более | 620 x570 x300 | |
| Масса всего прибора, кг, не более | 160 | |
| Средняя наработка на отказ с доверительной вероятностью 0.95, ч, не менее | 71400 | |
| Средний срок службы, лет | 15 | |
| Условия эксплуатации: | На опасных производственных объектах нефтегазового комплекса | |
| Температура окружающей среды, °C | от -40 до +70 | |
наносится на табличку вторичного блока влагомера методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки влагомеров должен соответствовать таблице 3.
| Обозначение | Количество | |
| Влагомеры нефти AGAR OW (модель по заказу) | ||
| - зонд (с погружным механизмом и без) | 1 шт. | |
| - герметизирующий патрубок/фланцевая катушка | 1 шт. | |
| - первичный блок электроники | 1 шт. | |
| - вторичный блок электроники DAS | 1 шт. | |
| - барьер искробезопасности | 1 шт. | |
| Кабель соединительный | 1 шт. | |
| Инструкция по эксплуатации влагомеров нефти AGAR OW серия OW-300 (модели 301, 302) или Инструкция по эксплуатации влагомеров нефти AGAR OW серия OW-200 (модели 201, 202) | 1 экз. | |
| Технический паспорт | 1 экз. | |
| Методика поверки | МП 0526-6-2016 | 1 экз. |
| Свидетельство о первичной поверке | 1 экз. | |
| Сертификат соответствия | 1 экз. | |
осуществляется по документу МП 0526-6-2016 «Инструкция. ГСИ. Влагомеры нефти AGAR OW. Методика поверки», утвержденному ФГУП «ВНИИР» 13.12.2016 г.
Основные средства поверки:
- Рабочий эталон единицы объемного влагосодержания нефти и нефтепродуктов 1 или
2 разряда в соответствии с ГОСТ 8.614-2013,
- Барометр-анероид метеорологический БАММ-1, диапазон измерений от 80 до 106 кПа, регистрационный номер в Федеральном информационном фонде 5738-76;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки (оттиск и/или наклейка) наносится на свидетельство о поверке и в паспорт влагомера.
приведены в эксплуатационном документе.
ГОСТ 8.614-2013 ГСИ. Государственная поверочная схема для средств измерений объемного влагосодержания нефти и нефтепродуктов
Техническая документация «AGAR CORPORATION, Inc.»
