| Номер в госреестре | 43562-15 |
| Наименование СИ | Магазины электрического сопротивления |
| Обозначение типа СИ | 2700 мод. 279301, 279303, 278610, 278620 |
| Изготовитель | "Yokogawa Test & Measurement Corporation", Япония; Фирма "Yokogawa Meters & Instruments Corporation", Япония (срок свидетельства: 18.06.2020) |
| Год регистрации | 2015 |
| Срок свидетельства | 27.04.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Магазины электрического сопротивления серии 2700 моделей 279301, 279303, 278610, 278620 (далее - магазины) предназначены для воспроизведения электрического сопротивления постоянному току.
Принцип действия магазинов основан на хранении величины электрического сопротивления постоянному току с помощью высокостабильных пленочных резисторов.
Конструктивно магазины выполнены в металлическом корпусе.
Модели магазинов идентичны по управлению и отличаются друг от друга диапазонами измерений, пределами допускаемых погрешностей воспроизведения, массой и габаритными размерами.

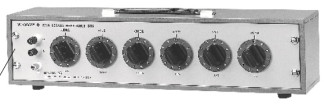

Фотография общего вида магазинов представлена на рисунке 1.
Диапазоны воспроизведения сопротивления электрическому току:
от 0,1 до 1111,210 Ом для модели 279301; от 100 Ом до 111,111 МОм для модели 279303; от 0,1 Ом до 111,111 кОм для модели 278610, от 1 Ом до 1111,110 кОм для модели 278620.
Начальное сопротивление для моделей 278610, 278620 не более 0,023 Ом.
Начальное сопротивление для моделей 279301, 278603 не более 0,05 Ом.
Основные метрологические характеристики магазинов приведены в таблицах 1 - 2.
Таблица 1
| Поддиапазоны воспроизведения электрического сопротивления постоянному току | Пределы допускаемой основной относительной погрешности воспроизведения электрического сопротивления постоянному току | |||
| 279301 | 279303 | 278610 | 278620 | |
| от 0,001 до 0,01 Ом | ± (0,01 % + + 2 мОм) | — | — | — |
| от 0,01 до 0,1 Ом | — | — | — | |
| от 0,1 до 1,1 Ом | — | — | — | |
| от 0,1 до 1 Ом1:) | — | ± 2 % | — | |
| от 1 до 10 Ом | — | ± 0,5 % | ± 0,5 % | |
| от 10 до 100 Ом | — | ± 0,1 % | ± 0,1 % | |
| от 100 до 1000 Ом | ± (0,05 % + + 0,05 Ом) | ± 0,05 % | ± 0,05 % | |
| от 1 до 10 кОм | — | ± 0,05 % | ± 0,05 % | |
| от 10 до 100 кОм | — | ± 0,1 % | ± 0,1 % | |
| от 100 до 1 000 кОм | — | — | ± 0,1 % | |
| от 100 до 111,111 кОм | — | — | ± 0,1 % | — |
| от 1 000 до 1111,110 кОм | — | — | — | ± 0,1 % |
| от 1 до 10 МОм | — | ± 0,2 % | — | — |
| от 10 до 100 МОм | — | — | — | |
| от 100 до 111,111 МОм | — | |||
| Примечания: 1) 1,1 Ом - верхнее значение поддиапазона воспроизведения для модели 279301 | ||||
Таблица 2
| Модель | Поддиапазоны воспроизведения электрического сопротивления постоянному току | Температурный коэффициент | |
| ахмлн-1/°С | Р*млн-1/°С2 | ||
| 279301 | от 0,001 до 0,1 Ом | от 90 до 900 | — |
| от 1 до 10 Ом | от 20 до 90 | — | |
| от 10 до 100 Ом | от минус 5 до 20 | от минус 0,3 до минус 0,7 | |
| от 100 до 1000 Ом от 1000 до 1111,210 Ом | от минус 5 до 10 | ||
| 279303 | от 100 до 1000 Ом от 1 до10 кОм | от минус 2 до плюс 20 | |
| от 10 до 100 кОм от 0,1 до 1 МОм от 1 до 10 МОм от 10 до 100 МОм от 100 до 111,111 МОм | ± 30 | — | |
| Модель | Поддиапазоны воспроизведения электрического сопротивления постоянному току | Температурный коэффициент | |
| ах10-6/°С | рх10-6/°С2 | ||
| 278610 | от 0,1 до 1 Ом | ± 250 | от минус 0,4 до минус 0,8 |
| от 1 до 10 Ом | ±100 | ||
| от 10 до 100 Ом | ± 20 | ||
| от 0,1 до 1 кОм | ± 10 | ||
| от 1 до10 кОм | |||
| от 10 до 100 кОм | ± 50 | ± 0,1 | |
| от 100 до 111,111 кОм | ± 0,1 | ||
| от 1 до 10 Ом | ± 100 | ||
| от 10 до 100 Ом | ± 20 | от минус 0,4 | |
| от 0,1 до 1 кОм | ± 10 | до минус 0,8 | |
| 278620 | от 1 до 10 кОм | ± 10 | |
| от 10 до 100 кОм | ± 50 | ||
| от 100 до 1000 кОм | ± 0,1 | ||
| от 1000 до 1111,110 кОм | ± 0,1 | ||
Нормальные условия применения:
| - температура окружающей среды, °С | (23 ± 2); |
| - относительная влажность, % | от 45 до 75; |
| - атмосферное давление, кПа | от 84 до 106. |
| Рабочие условия применения: | |
| - температура окружающей среды, °С | от 0 до 40; |
| - относительная влажность, % | от 25 до 85; |
| - атмосферное давление, кПа | от 84 до 106. |
| Г абаритные размеры, мм, не более | |
| модель 279301 | 110х491х140 |
| модель 279303 | 116х497х140 |
| модели 278610, 278620 | 140х497х116 |
| Масса, кг, не более | |
| модель 279301, 279303 | 4,8 |
| модели 278610, 278620 | 3,5 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на переднюю панель магазинов в виде наклейки.
В комплект поставки приборов входят:
- магазин электрического сопротивления серии 2700 модель 279301, 279303, 278610, 278620 (по заказу);
- комплект технической документации, включая руководство по эксплуатации на русском языке.
осуществляется в соответствии с МИ 1695-87 «Меры электрического сопротивления многозначные, применяемые в цепях постоянного тока. Методика поверки».
Всего листов 4
Основные средства поверки:
Мультиметр цифровой прецизионный FLUKE 8508 А (Госреестр № 25984-14)
Методы измерений изложены в документах «Магазины электрического сопротивления 2786. Руководство пользователя», «Магазины электрического сопротивления 2793. Руководство пользователя».
Нормативные документы, устанавливающие требования к магазинам электрического сопротивления серии 2700 моделей 279301, 279303, 278610, 278620
ГОСТ Р 8.764-2001 «ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления».
| Зарегистрировано поверок | 110 |
| Поверителей | 9 |
| Актуальность данных | 05.12.2024 |
