| Номер в госреестре | 43618-15 |
| Наименование СИ | Счетчики газа ультразвуковые |
| Обозначение типа СИ | ГУВР-011 |
| Изготовитель | Общество с ограниченной ответственностью «ПК Энергоучет» |
| Год регистрации | 2015 |
| Срок свидетельства | 11.08.2021 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики газа ультразвуковые ГУВР-011 предназначены для измерения в рабочих условиях объемного расхода, объема газа, транспортируемых по трубопроводам круглого сечения.
По принципу работы счетчик относится к времяимпульсным ультразвуковым расходомерам, работа которых основана на измерении разности времени прохождения ультразвукового сигнала (далее - УЗС) по направлению потока газа в трубопроводе и против него.
Электрические импульсы попеременно подаются на первый и второй преобразователь электроакустический (далее - ПЭА). При движении газа происходит снос ультразвуковой волны, который приводит к изменению полного времени распространения УЗС между ПЭА: по потоку газа время распространения уменьшается, а против потока -возрастает. Разность времён распространения УЗС по и против потока газа пропорциональна скорости потока и, следовательно, объёмному расходу газа. При многолучевом зондировании измерения по каналам выполняются поочередно в режиме разделения времени. На получение одной пары оценок текущего расхода затрачивается время менее 1 с. Объем газа вычисляется интегрированием секундных расходов.
Счетчики выпускаются в нескольких модификациях: 636128.310, 636128.311, которые отличаются техническими характеристиками, конструкцией корпуса электронного блока (далее - БЭ) и наличием или отсутствием врезной секции.
БЭ счетчиков модификаций 636128.310 имеют БЭ (с жидкокристаллическим дисплеем или без него), выполненные в прямоугольном герметичном корпусе (рис.1а). БЭ счетчиков модификации 636128.311 имеют исполнение в цилиндрическом герметическом корпусе с ЖКИ или без ЖКИ (по заказу) (рис.1 б).

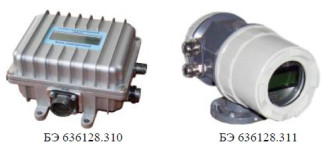

а) БЭ 636128.310 б) БЭ 636128.311
Рисунок 1 - Общий вид блока электронного
Конструктивно счетчики могут состоять из двух или трех составных частей:
- одной или двух пар ПЭА или врезных секций (далее - ВС) с вмонтированными в нее ПЭА;
- электронного блока (БЭ) по заказу с ЖКИ или без ЖКИ;
- блока питания и связи (далее - БПС) (рис.2а).
Лист № 2 Всего листов 7
Счетчики комплектуются ПЭА для рабочих давлений 1,6; 6,3; 10 или 16 МПа, которые располагаются в ВС или в измерительных участках трубопроводов (рис.2б).
С выхода БЭ результаты измерений могут быть переданы на внешние регистрирующие приборы в виде частоты следования импульсов, унифицированных сигналов постоянного тока и через интерфейсы RS232 и RS485. Длина линии связи: для RS-232 - до 25 м; для RS-485 - до 1200 м.
Счетчики могут применяться с корректорами, обеспечивающими приведение измеренного объема газа к стандартным условиям.
Счётчики могут применяться в измерительных системах с дублированием вычислительных устройств.
б) счетчик с ВС модификация 636128.310
*
I
в) счетчик с ВС модификация 636128.311
Конструкция счетчиков обеспечивает возможность передачи результатов измерений и служебной информации во внешнее устройство отображения и управления (далее - ВУУО) по стандартным интерфейсам.
Счетчики фиксируют значения накопленного объема, а также периоды нерабочего состояния, накапливаясь их возрастающим итогом, и сохраняются в энергонезависимой памяти.
Счетчики газа ультразвуковые ГУВР-011 пломбируются в местах, указанных на рисунке 3.
Рисунок 3 - Места пломбирования счетчика
Внутреннее программное обеспечение (далее - ПО) счетчиков газа ультразвуковых ГУВР-011 предназначено для вычисления объема и объемного расхода, а также для управления устройствами ввода-вывода информации счетчиков, фиксирования времени простоя, создания в энергозависимой памяти архивных записей об объемных расходах за отчетные интервалы времени (часы, сутки).
Дополнительно, поставляемое со счетчиком, внешнее автономное ПО «GUVR011 У70_4_СИТ» предназначено для удобства диагностики счетчика.
Уровень защиты ПО счетчиков в соответствии с Р 50.2.077 - высокий.
На плате БЭ расположен переключатель SW1, предназначенный для защиты конфигурации счетчика от перезаписи (см. рисунок 4).
Рч1сполоА;?ние на плате БЭ перекяючщеля защиты конфигурации счетчик от переписи
Идентификационные данные ПО счетчиков приведены в таблице 1.
Таблица 1- Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | GUVR-011V4 |
| Номер версии (идентификационный номер) ПО | V4 |
| Цифровой идентификатор ПО | F021 (CRC16) |
Основные метрологические и технические характеристики представлены в таблицах 2 - 4
Таблица 2 - Основные метрологические и технические характеристики
| Параметр | Значение |
| Диапазон измерений объемного расхода газа | от 1 до 100000 в зависимости от исполнения |
| в рабочих условиях, м3/ч | счетчика и номинального диаметра DN |
| Пределы допускаемой основной | |
| относительной погрешности измерений объемного расхода и объема газа при | |
| рабочих условиях, %: | |
| • для счетчика с врезной секцией | |
| Qt < Q < Qmax | ± 1 |
| Qmin < Q < Qt | ± 2 |
| • для счетчика без врезной секции с | |
| двумя парами ПЭА: | |
| Qt < Q < Qmax | ± 2 |
| Qmin < Q < Qt | ± 4 |
| • для счетчика без врезной секции с | |
| одной парой ПЭА: | |
| Qt < Q < Qmax | ± 3 |
| Qmin < Q < Qt | ± 5 |
| Рабочий диапазон температуры газа, °С | от -55 до +70 |
| Рабочий диапазон избыточного давления | от 0 (атмосферного давления) до 1,6; 6,3; 10 |
| газа, МПа | или 16 в зависимости от исполнения |
| Диапазон скоростей измеряемого газа, м/с | |
| • для счетчика с врезной секцией | от 0,15 до 40,0 |
| • для счетчика без врезной секции | от 0,15 до 25,0 |
| Характеристики электропитания БЭ | |
| • напряжение постоянного тока, В | 12 |
| • ток потребления, не более, А | 0,1 |
| Характеристики электропитания БПС | |
| • напряжение постоянного тока, В | 12 |
| • напряжение переменного тока, В | от 187 до 242 |
| • частота сети переменного тока, Гц | 50±1 |
| • потребляемая мощность, не более, Вт | 6 |
| Средняя наработка на отказ, не менее, ч | 100000 |
| Средний срок службы, не менее, лет | 15 |
| Пределы допускаемой дополнительной | |
| относительной погрешности счетчика | |
| вызванной изменением температуры: | |
| • окружающей среды для БЭ | ±0,1% на каждые 10 °С |
| • врезной секции в месте установки | |
| ПЭА | ±0,05% на каждые 10 °С |
| • температуры газа | ±0,1% на каждые 10 °С |
| DN | Обозначение типоразмера | Объемный расход, м /ч | |||
| пороговый, Qnop | минимальный, Qmin | переходной Qt | макси мальный, Qmax | ||
| 50 | G100 | 0,7 | 1,0 | 8,0 | 160,0 |
| 80 | G250 | 1,9 | 2,7 | 20,0 | 400,0 |
| 100 | G400 | 3,0 | 4,0 | 33,0 | 650,0 |
| G650 | 3,0 | 4,0 | 33,0 | 1000,0 | |
| 150 | G1000 | 7,0 | 10,0 | 80,0 | 1600,0 |
| G1600 | 7,0 | 10,0 | 80,0 | 2500,0 | |
| 200 | G1600 | 12,0 | 17,0 | 125,0 | 2500,0 |
| G2500 | 12,0 | 17,0 | 125,0 | 4000,0 | |
| 250 | G2500 | 19,0 | 26,0 | 200,0 | 4000,0 |
| G4000 | 19,0 | 26,0 | 200,0 | 6500,0 | |
| 300 | G4000 | 28,0 | 40,0 | 325,0 | 6500,0 |
| G6500 | 28,0 | 40,0 | 325,0 | 10000,0 | |
| 400 | G6500 | 47,0 | 67,0 | 500,0 | 10000,0 |
| G10000 | 47,0 | 67,0 | 500,0 | 16000,0 | |
Таблица 3.2 - Диапазоны измерений для счетчиков, не оснащенных врезными секциями
| DN | Обозначение типоразмера | Объемный расход, м /ч | |||
| пороговый, Qnop | минимальный, Qmin | переходный Qt | максимальный, Qmax | ||
| 200 | G1600 | 12,0 | 17,0 | 125,0 | 2 500,0 |
| 250 | G2500 | 19,0 | 26,0 | 200,0 | 4 000,0 |
| 300 | G4000 | 28,0 | 40,0 | 325,0 | 6 500,0 |
| 400 | G6500 | 47,0 | 67,0 | 500,0 | 10 000,0 |
| 500 | G10000 | 71,0 | 100,0 | 800,0 | 16 000,0 |
| 600 | G16000 | 111,0 | 160,0 | 1 250,0 | 25 000,0 |
| 700 | G16000 | 111,0 | 160,0 | 1 250,0 | 25 000,0 |
| 800 | G25000 | 177,0 | 250,0 | 2 000,0 | 40 000,0 |
| 1000 | G40000 | 288,0 | 400,0 | 3 250,0 | 65 000,0 |
| 1200 | G65000 | 470,0 | 670,0 | 5 000,0 | 100 000,0 |
| 1600 | G100000 | 700,0 | 1 000,0 | 8 000,0 | 160 000,0 |
| 2000 | G160000 | 1 110,0 | 1 600,0 | 12 500,0 | 250 000,0 |
| 2500 | G250000 | 1 900,0 | 2 700,0 | 20 000,0 | 400 000,0 |
| 3000 | G400000 | 2 800,0 | 4 000,0 | 32 500,0 | 650 000,0 |
| 4000 | G650000 | 4 700,0 | 6 700,0 | 50 000,0 | 1 000 000,0 |
Таблица 4 - Г абаритные размеры и масса составных частей счетчика
| Наименование составной части счетчика | Г абаритные размеры, мм не более | Масса, кг, не более |
| Блок электронный: - для счетчиков 636128.310 - для счетчиков 636128.311 | 175 х 155 х 90 220 х 145 х 135 | 1,3 2,5 |
| Блок питания и связи | 215 х 160 х 105 | 2,5 |
| Преобразователь электроакустический врезной | 037 х 95 | 0,27 |
| Врезная секция | в зависимости от DN, указано в эксплуатационной документации | |
Условия эксплуатации
• для БЭ счетчика:
о температура окружающего воздуха для БЭ при отсутствии ЖКИ от минус 40 °С до плюс 55 °С (по специальному заказу от минус 55 °С до плюс 55 °С); для БЭ при наличии ЖКИ от минус 30 °С до плюс 55 °С; о верхнее значение относительной влажности - 95 % (при наличии ЖКИ) и 100 % (при отсутствии ЖКИ) при 30°С и более низких температурах с конденсацией влаги;
о атмосферное давление - от 84,0 до 106,7 кПа (630-800 мм рт.ст.).
• для врезных ПЭА:
о температура окружающего воздуха - от минус 55°С до плюс 70 °С; о верхнее значение относительной влажности - 100 % при 30 °С и более низких температурах с конденсацией влаги.
• для БПС:
о температура окружающего воздуха - от минус 40°С до плюс 55 °С; о верхнее значение относительной влажности - 80 % при 30 °С и более низких температурах без конденсации влаги;
о атмосферное давление - от 84,0 до 106,7 кПа (630-800 мм рт.ст.).
наносится на счетчик газа ГУВР-011 методом наклейки и титульные листы руководств по эксплуатации и паспорта типографским методом.
Комплектность
1. Счетчик газа ультразвуковой ГУВР-011, в состав счетчиков должны входить:
- блок электронный с ЖКИ или без ЖКИ;
- БПС;
- врезная секция с установленными ПЭА, или одна или две пары ПЭА.
2. Паспорт
3. Руководство по эксплуатации,
4. Методика поверки.
5. ПО GUVR011 У70_4_СиТ
осуществляется по документу МП 0188-13-2014 «Счетчики газа ультразвуковые ГУВР-011. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИР» 10 октября 2014 года.
При поверке применяются следующие средства измерения:
- установка поверочная расходоизмерительная с диапазоном задаваемого объемного расхода, соответствующим рабочему диапазону поверяемого счетчика, и пределами допускаемой относительной погрешности не хуже ± 0,33 %;
- частотомер электронно-счётный Ч3-63, диапазон измерения - от 0,1 Гц до 20 МГц, границы допускаемой относительной погрешности не хуже ± 10-6 %, ДЛИ2.721.007 ТУ;
- вольтметр универсальный цифровой В7-40, границы допускаемой основной погрешности измерения постоянного тока на пределе 100 мА - не хуже ± 0,1 %, ТУ ТГ2.710.016;
- секундомер СОП пр-2а-2-010 «Агат» 4282Н, допускаемая погрешность за 30 мин - ± 1 с, ТУ 25-1819.02-90;
- психрометр аспирационный М-34, ТУ 25-1607.054-85;
- барометр-анероид БАММ, ТУ 25-04-1618-72;
- блок питания Б 5-44;
- персональная ЭВМ с операционной системой Windows-98-2000-XP;
Лист № 7 Всего листов 7
- программное обеспечение для работы со счётчиком ГУВР-011, 636128.050-05 ПО GUVR011 V70_4_ВР_СUT_А ;
- кабель связи ЭВМ - ГУВР-011, 636128.047-01 Е3;
- имитатор трубопровода (эквивалент акустического канала) В .183.00.00.000;
- сигнальные кабели длиной 5 м (комплект).
Метод измерений изложен в руководстве по эксплуатации
Нормативные и технические документы, устанавливающие требования к счетчикам газа ультразвуковым ГУВР-011
ГОСТ Р 8.618-2009 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объемного и массового расходов газа».
ТУ 4213-83603664-001-2009 «Счетчики газа ультразвуковые ГУВР-011. Технические условия».
| Зарегистрировано поверок | 188 |
| Поверителей | 18 |
| Актуальность данных | 19.11.2024 |
