| Номер в госреестре | 43618-22 |
| Наименование СИ | Счетчики газа ультразвуковые |
| Обозначение типа СИ | ГУВР-011 |
| Изготовитель | Общество с ограниченной ответственностью "ПК Энергоучет" (ООО "ПК Энергоучет"), пос. Северный, Белгородская обл. |
| Год регистрации | 2022 |
| Срок свидетельства | 11.04.2027 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики газа ультразвуковые ГУВР-011 предназначены для измерения в рабочих условиях объемного расхода, объема газа, транспортируемых по трубопроводам круглого сечения.
Принцип действия счетчиков газа ультразвуковых ГУВР-011 (далее по тексту - счетчики) основан на измерении разности времени распространения акустических волн, излучаемых электроакустическими преобразователями, по направлению потока газа в трубопроводе и против него. При движении газа происходит изменение времени распространения ультразвукового сигнала между преобразователями электроакустическими (далее по тексту - ПЭА). Разность времени распространения ультразвукового сигнала по потоку газа и против него пропорциональна скорости потока и, следовательно, объемному расходу газа. При многолучевом зондировании измерения по каналам выполняются поочередно в режиме разделения времени. На получение одной пары оценок текущего расхода затрачивается время менее 1 с. Объем газа вычисляется интегрированием секундных расходов.
Счетчики выпускаются в двух модификациях: А2 (исполнения 310, 311), А4
(исполнение 312), которые отличаются техническими характеристиками, конструкцией корпуса блока электронного (далее по тексту - БЭ) и наличием или отсутствием врезной секции (далее по тексту - ВС).
БЭ счетчиков модификации А2 исполнения 310 имеют БЭ с жидкокристаллическим дисплеем (далее по тексту - ЖКИ) или без него, выполненные в прямоугольном герметичном корпусе (рис.1а). БЭ счетчиков модификации А2 исполнения 311 и модификации А4 исполнения 312 имеют исполнение в цилиндрическом герметическом корпусе с ЖКИ или без ЖКИ (в соответствии с заказам) (рис.1б).
а) БЭ счетчика модификации б) БЭ счетчика модификации в) БЭ счетчика модификации А2 исполнения 310 А2 исполнения 311 с А2 исполнения 311 с ВС и
врезными ПЭА
модификации А4 исполнения 312

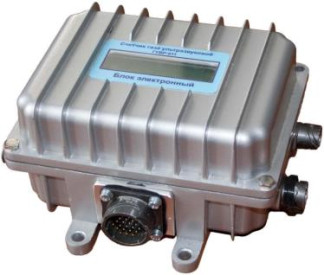

Рисунок 1 - Общий вид блока электронного
Конструктивно счетчики могут состоять из двух или трех составных частей:
- одной или двух пар ПЭА или ВС с вмонтированными в нее ПЭА;
- БЭ ( в соответствии с заказом) с ЖКИ или без ЖКИ;
- блока питания и связи (далее по тексту - БПС) (рис.2а).
Счетчики комплектуются ПЭА для рабочих давлений 1,6; 6,3; 10 или 16 МПа, которые располагаются во ВС или в измерительных участках трубопроводов (рис. 2б, рис. 2в, рис. 2г).
С выхода БЭ результаты измерений могут быть переданы на внешние регистрирующие приборы в виде частоты следования импульсов, унифицированных сигналов постоянного тока и через интерфейсы RS232 и RS485. Длина линии связи: для RS232 - до 25 м; для RS-485 - до 1200 м.
Счетчики могут применяться с корректорами, обеспечивающими приведение измеренного объема газа к стандартным условиям.
Счетчики могут применяться в измерительных системах с дублированием вычислительных устройств.
Конструкция счетчиков обеспечивает возможность передачи результатов измерений и служебной информации во внешнее устройство отображения и управления (далее по тексту- ВУУО) по стандартным интерфейсам связи.
Счетчики фиксируют значения накопленного объема, а также периоды нерабочего состояния, накапливаясь их возрастающим итогом, и сохраняются в энергонезависимой памяти.
Пломбирование или нанесение знака поверки приведены на рисунке 3. Знак поверки наносится в виде оттиска клейма поверителя на навесные свинцовые (пластиковые) пломбы, установленные на контровочных проволоках, и/или в виде оттиска клейма поверителя на пломбировочную мастику в отверстиях под винтовые крепления.
Заводские номера состоящие из арабских цифр наносятся на лицевую панель блока электронного способом шелкотрафаретной печати и на врезную секцию (при наличии), что обеспечивает идентификацию каждого образца счетчика, а также сохранность номера во время всего срока эксплуатации.
Пример условного обозначения:
| ГУВР-011 | N1. | N2/ |
| Тип счетчика | ||
| Модификация: А2; А4 | ||
Z/
Количество пар ПЭА:
1, 2 или 4
V/
E/
DN, (G)/
P/
К/
C/
T/
R/
F/
M/
D/
Тип ПЭА: В - врезные;
ВС - врезная секция Исполнение счетчика: 310, 311, 312______________________
Погрешность счетчика: 1 - 1,0 %; 0,5 - 0,5 %
Номинальный диаметр врезной секции, мм, или типоразмер ВС согласно таблице 4, 5 для счетчиков с врезной секцией или количество трубопроводов в которых осуществляется измерение объема газа для счетчиков с врезными ПЭА________ __________
Рабочее избыточное давление (1,6; 2,5; 4,0; 6,3; 10; 16), МПа____________________
Наличие калибратора: 1 - есть; 0 - отсутствует
Наличие БПС: 1 - есть; 0 - отсутствует
Наличие ЖКИ на БЭ: 1 - есть; 0 - отсутствует
Количество токовых выходов: 0; 1 или 2.
Количество выходов RS: 0; 1 или 2.
Конструкция фланцев по стандарту: 1 - ANSI; 2 - ISO; 3 -ГОСТ Для счетчиков с врезными ПЭА - «-»_________________________
Материал врезной секции или измерительной части трубопровода: У - углеродистая сталь; Н - нержавеющая сталь; А - алюминий Направление потока: 1 - однонаправленный, 2 - двунаправленный

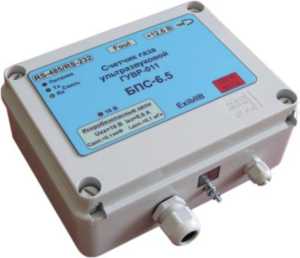

а) БПС

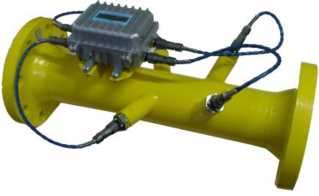

б) счетчик с ВС модификация А2 исполнения 310

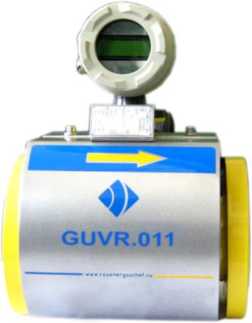

в) счетчик с ВС модификация А2 исполнение 311, и модификация А4 исполнение 312 с защитным кожухом

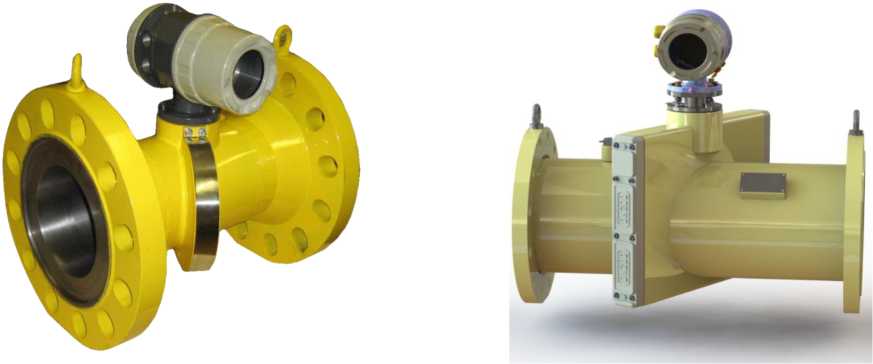

г) счетчик со сварной и с литой ВС модификация А4 исполнение 312
Рисунок 2 - Общий вид счетчиков и БПС
Места пломбирования или нанесения знака поверки

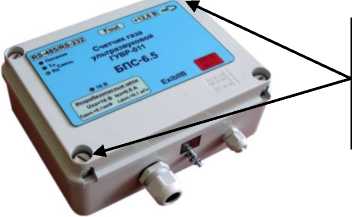

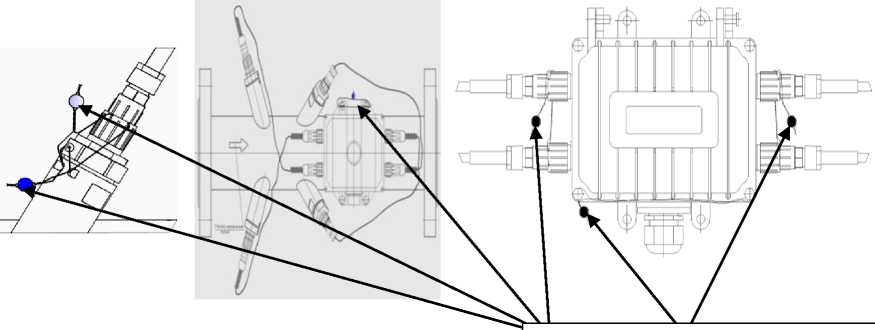

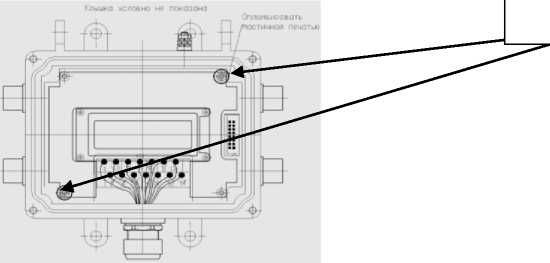

а) места пломбирования БПС
Места пломбирования или нанесения знака поверки
б) место пломбирования подключения ПЭА модификации А2 исполнения 310
Места пломбирования или нанесения знака поверки

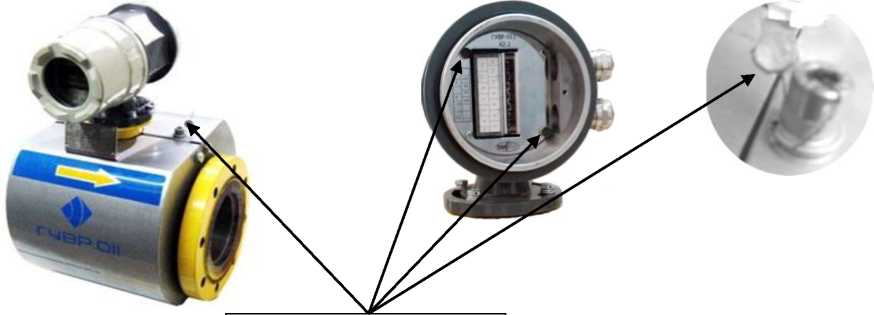

в) места пломбирования/нанесения знака поверки на защитной панели, корпуса БЭ и разъемных соединителей сигнальных кабелей со стороны БЭ счетчика модификации А2 исполнения 310
Места пломбирования или нанесения знака поверки

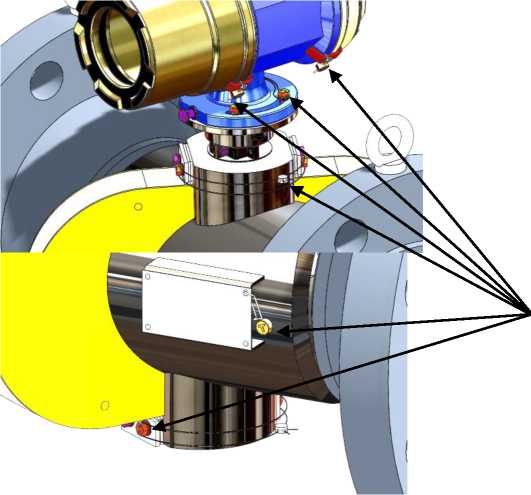

г) места пломбирования корпуса БЭ и разъемных соединений счетчика модификации А2
исполнения 311 и модификации А4 исполнения 312 с защитным кожухом
Места пломбирования или нанесения знака поверки

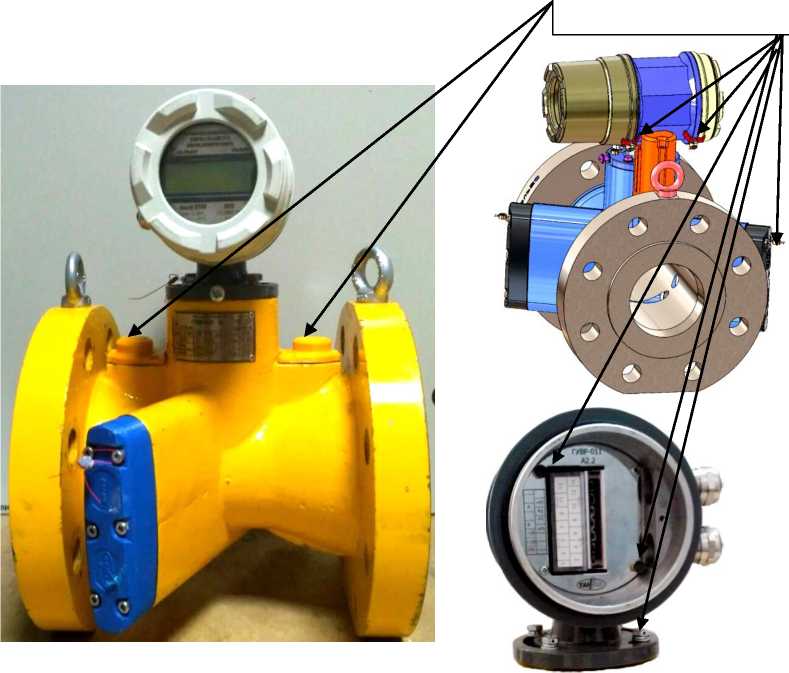

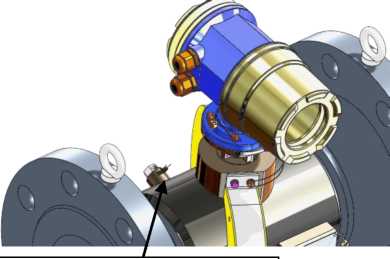

д) места пломбирования счетчика модификации А4 исполнения со сварной ВС
Места пломбирования или нанесения знака поверки

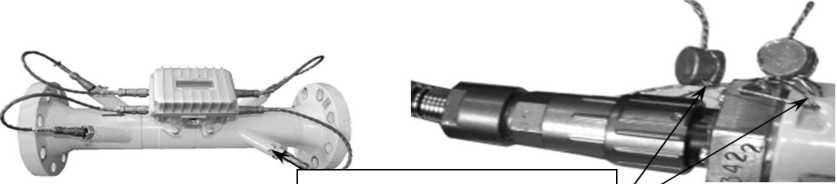

е) общий вид и места пломбирования счетчика модификации А2 исполнения 311 и модификации А4 исполнения 312 с литой ВС
Рисунок 3 - Места пломбирования счетчиков
Программное обеспечение нижнего уровня (далее по тексту - ПО) счетчиков является встроенным.
Дополнительно (в зависимости от заказа) поставляется ПО верхнего уровня (внешнее ПО счетчиков), предназначенное для удобства диагностики и конфигурирования, а также отображения информации о состоянии счетчиков, параметрах настройки и результатах измерений.
ПО нижнего уровня счетчиков предназначено для вычисления объема и объемного расхода, а также для управления устройствами ввода-вывода информации счетчиков, фиксирования времени простоя, создания в энергозависимой памяти архивных записей об объемных расходах за отчетные интервалы времени (часы, сутки). ПО нижнего уровня осуществляет обработку результатов измерений и формирования архива полученной информации с привязкой к меткам времени во внутренней энергонезависимой памяти счетчика, а также возможность ее отображения (в том числе архивов) на дисплее счетчика и вывода на печать через интерфейс.
Считывание кода счетчика с целью его изменения невозможно, потому что программирование происходит с установленным признаком «защита от считывания». Защита данных, влияющих на метрологические характеристики, реализована конструктивно (переключателем защиты от вмешательства в метрологически значимые параметры) и с помощью защиты паролем (не менее трех уровней доступа с логинами). Все действия оператора фиксируются в архиве вмешательств, расположенном во внутренней энергонезависимой памяти счетчика.
Уровень защиты ПО счетчиков - высокий.
На плате БЭ расположен переключатель, предназначенный для защиты конфигурации счетчика от перезаписи, который представлен на рисунке 4.
^ли
или
Защита конфигурации отключена
Защита конфигурации включена

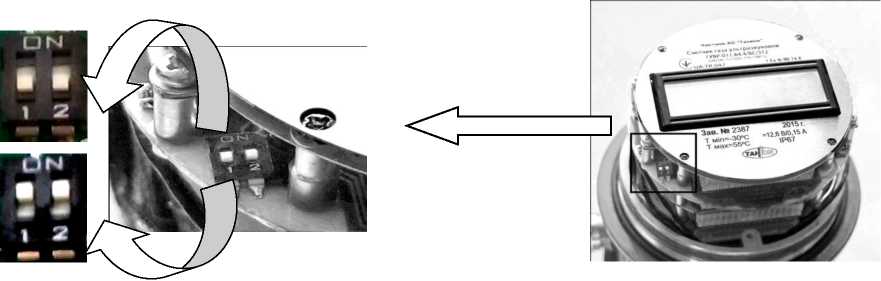

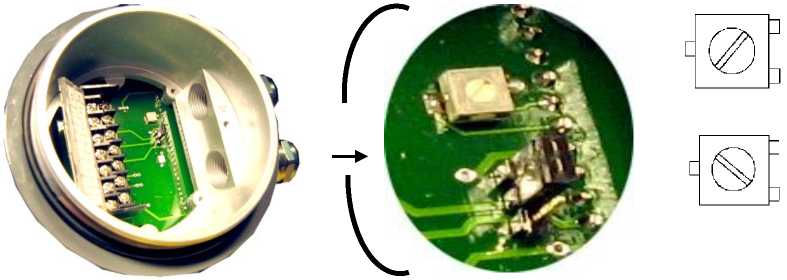

а) расположение переключателя защиты конфигурации счетчика для модификации А2 исполнения 310
или
или

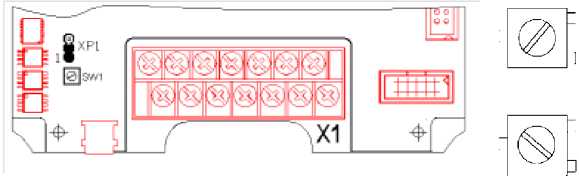

б) расположение переключателя защиты конфигурации счетчика для модификации А2 исполнения 311
в) расположение переключателя защиты конфигурации счетчика для модификации А4 исполнения 312
Рисунок 4 - Расположение переключателя защиты
Идентификационные данные ПО приведены в таблице 1.
Таблица 1- Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| ГУВР-011 А2 | |
| ПО верхнего уровня | |
| Идентификационное наименование ПО | RService 4ML |
| Номер версии (идентификационный номер) ПО | V4 |
| Цифровой идентификатор (контрольная сумма) | - |
| Алгоритм вычисления цифрового идентификатора | CRC16 |
| ПО нижнего уровня | |
| Идентификационное наименование ПО | GUVR-011V4 |
| Номер версии (идентификационный номер) ПО | V4 |
| Цифровой идентификатор (контрольная сумма) | F021 |
| Алгоритм вычисления цифрового идентификатора | CRC16 |
| ГУВР-011 А4 | |
| ПО верхнего уровня | |
| Идентификационное наименование ПО | RService7X8TGSQ |
| Номер версии (идентификационный номер) ПО | 1 |
| Цифровой идентификатор (контрольная сумма) | - |
| Алгоритм вычисления цифрового идентификатора | CRC16 |
| ПО нижнего уровня | |
| Идентификационное наименование ПО | ГУВР-011 7х8 |
| Номер версии (идентификационный номер) ПО | 1 |
| Цифровой идентификатор (контрольная сумма) | 6С4С |
| Алгоритм вычисления цифрового идентификатора | CRC16 |
Основные метрологические и технические характеристики представлены в таблицах 2 - 6
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| ГУВР-011 А2 | ГУВР-011 А4 | |
| 1 | 2 | 3 |
| Диапазон измерений объемного расхода газа в рабочих условиях, м3/ч | от 1,0 до 135000,0 в зависимости от исполнения счетчика и номинального диаметра DN | от 4,0 до 40000,0 в зависимости от исполнения счетчикаи номинального диаметра DN |
| Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа, %: - для счетчиков с врезной секцией, в диапазоне расходов: Qt < Q < Qmax Qmin < Q < Qt | ±1,0 ±2,0 | ±0,5 ±1,0 |
| - для счетчиков без врезной секции с двумя парами ПЭА, в диапазоне расходов: Qt < Q < Qmax Qmin < Q < Qt - для счетчиков без врезной секции с одной парой ПЭА, в диапазоне расходов: Qt < Q < Qmax Qmin < Q < Qt - имитационным методом поверки для счетчика с врезной секцией, в диапазоне расходов: Qt < Q < Qmax Qmin < Q < Qt - имитационным методом (методом «сухой калибровки») поверки, в диапазоне расходов: Qt < Q < Qmax Qmin < Q < Qt | ±2,0 ±4,0 ±3,0 ±5,0 ±1,5 ±3,0 - - | -- -- -- ±0,75 ±1,5 |
| где: Qmin - минимальный расход; Qt - переходной расход; Qmax - максимальный расход; Qst - порог чувствительности. | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| ГУВР-011 А2 | ГУВР-011 А4 | |
| 1 | 2 | 3 |
| Габаритные размеры составных частей счетчиков (ДлинахШиринахВысота), мм, не более: Блок электронный (БЭ): - для счетчиков исполнения 310 - для счетчиков исполнения 311 Блок питания и связи (БПС): Преобразователь электроакустический врезной | 178х165х95 216x148x140 205x200x88 037x95 | 216x148x140 216x148x140 205x200x88 037x95 |
| Масса составных частей счетчиков, кг, не более: Блок электронный: - для счетчиков исполнения 310 - для счетчиков исполнения 311 Блок питания и связи | 1,3 2,5 2,5 | 2,5 2,5 2,5 |
| Интерфейсные порты | RS-232, RS-485, | MоdBus RTU |
| Количество интерфейсных портов | 2 | 3 |
| Количество выходов импульсных сигналов | 2 | 5 |
| Степень защиты корпусов составных частей счетчиков по ГОСТ 14254-2015: - БПС - ПЭА, БЭ | IP56 IP67 | |
| Характеристики электропитания блока электронного: - напряжение постоянного тока, В - ток потребления, А, не более Характеристика электропитания блока питанияи связи: - напряжение переменного тока, В - частота сети переменного тока, Гц - потребляемая мощность, не более, Вт | от 10,8 до 16 0,1 от 187 до 242 50±1 6 | от 10,8 до 16 0,1 от 187 до 242 50±1 2 |
| Средняя наработка на отказ, ч, не менее | 100000 | |
| Средний срок службы, лет, не менее | 15 | |
| 1 | 2 | 3 |
| Рабочие условия измерений: для врезных ПЭА: - температура окружающего воздуха, °С - относительная влажность, %, не более - атмосферное давление, кПа для БПС: - температура окружающего воздуха, °С - относительная влажность, %, не более - атмосферное давление, кПа для БЭ, при отсутствии ЖКИ: - температура окружающего воздуха, °С - относительная влажность, %, не более - атмосферное давление, кПа для БЭ, при наличии ЖКИ: - температура окружающего воздуха, °С - относительная влажность, %, не более - атмосферное давление, кПа | от - 55 до + 70 97 при 30 °С и более низких температурах с конденсацией влаги. от 84,0 до 106,7 от - 40 до + 55 80 при 30 °С и более низких температурах от 84,0 до 106,7 от - 40 до + 55 (по специальномузаказу от - 55 °С до + 55 °С) 97 при 30 °С и более низких температурах с конденсацией влаги. от 84,0 до 106,7 от - 30 до + 55 95 % (при наличии ЖКИ)) при 30°С и более низкихтемпературах с конденсацией влаги от 84,0 до 106,7 | |
Таблица 4 - Значение объемного расхода для счетчиков модификации А2
| Ду | Обозначение типоразмера | Значение объемного расхода, м3/ч | Цена импульса ВЧ, имп/м3 | |||
| Порог чувствительности, Qst | Минимальный, Qmin | Переходный, Qt | Максимальный, Qmax | |||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 50 | G100 | 0,7 | 1,0 | 11,0 | 160,0 | 20 000 |
| 80 | G250 | 1,9 | 2,7 | 27,0 | 400,0 | 5 000 |
| 100 | G400 | 3,0 | 4,0 | 42,0 | 650,0 | 5 000 |
| 150 | G1000 | 6,8 | 10,0 | 95,0 | 1600,0 | 2 000 |
| 200 | G1600 | 12,0 | 17,0 | 170,0 | 2500,0 | 1 000 |
| 250 | G2500 | 19,0 | 26,0 | 260,0 | 4000,0 | 500 |
| 300 | G4000 | 27,0 | 38,0 | 380,0 | 6500,0 | 500 |
| 350 | G4000E | 38,0 | 54,0 | 540,0 | 8500,0 | 500 |
| 400 | G6500 | 48,0 | 67,0 | 670,0 | 10000,0 | 200 |
| 450 | G6500E | 60,0 | 85,0 | 850,0 | 13500,0 | 200 |
| 500 | G10000 | 70,0 | 100,0 | 1000,0 | 16000,0 | 200 |
| 600 | G16000 | 112,0 | 160,0 | 1600,0 | 25000,0 | 100 |
| 700 | G16000E | 140,0 | 200,0 | 2000,0 | 32000,0 | 100 |
| 800 | G25000 | 175,0 | 250,0 | 2500,0 | 40000,0 | 50 |
| 1000 | G40000 | 280,0 | 400,0 | 4000,0 | 65000,0 | 50 |
| 1200 | G65000 | 470,0 | 670,0 | 6700,0 | 100000,0 | 20 |
| 1400 | G65000E | 700,0 | 850,0 | 8500,0 | 135000,0 | 20 |
Примечание: При внутреннем диаметре ВС:
- для Ду50 более 50 мм 10000 импульсов соответствует объему 1
- для Ду350 более 350 мм 200 импульсов соответствует объему 1
- для Ду500 более 500 мм 100 импульсов соответствует объему 1
- для Ду 700 более 700 мм 50 импульсов соответствует объему 1 м3.
Таблица 5 - Значение объемного расхода для счетчиков модификации А4
| Ду | Обозначение типоразмера | Значение объемного расхода, м3/час | Цена импульса ВЧ, имп/м3 | |||
| Порог чувствительности , Qst | Минималь ный, Qmin | Переходный, Qt | Максималь ный, Qmax | |||
| 100 | G650 | 2,8 | 4,0 | 40,0 | 1000,0 | 5000 |
| 150 | G1600 | 7,0 | 10,0 | 100,0 | 2500,0 | 2000 |
| 200 | G2500 | 12,0 | 17,0 | 160,0 | 4000,0 | 1000 |
| 250 | G4000 | 19,0 | 26,0 | 240,0 | 6500,0 | 500 |
| 300 | G6500 | 27,0 | 40,0 | 325,0 | 10000,0 | 500 |
| 350 | G6500E | 38,0 | 54,0 | 420,0 | 13500,0 | 500 |
| 400 | G10000 | 47,0 | 67,0 | 550,0 | 16000,0 | 200 |
| 450 | G10000E | 62,0 | 88,0 | 700,0 | 22000,0 | 200 |
| 500 | G16000 | 70,0 | 100,0 | 800,0 | 25000,0 | 200 |
| 600 | G25000 | 112,0 | 160,0 | 1250,0 | 40000,0 | 100 |
Примечание: При внутреннем диаметре ВС:
- для Ду350 более 350 мм 200 импульсов соответствует объему 1 м3;
- для Ду500 более 500 мм 100 импульсов соответствует объему 1 м3.
Счетчики с врезными ПЭА в зависимости от внутреннего диаметра трубопровода D, мм, на котором они смонтированы, должны иметь характеристики, указанные в таблице 6.
Таблица 6 - Нормированные значения Qmin, Qmax, Qst та Qt для счетчиков, укомплектованных
врезными ПЭА
| Наименование характеристики | Значение |
| Объемный расход, м3/ч: | |
| Qmin; | 420<D/1000)2 |
| - Qt; | 10^Qmin |
| - Qmax; | 160^Qmin |
| - Qst. | Qmin /1,41 |
наносится на счетчик газа ГУВР-011 методом наклейки и титульные листы руководств по эксплуатации и паспорта типографским методом.
Таблица 7 - Комплектность
| Наименование | Обозначение | Количество |
| Счетчик газа ультразвуковой ГУВР-011 | по заказу | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Программное обеспечение | - | 1 шт. |
приведены в разделе 1 «Описание и работа» руководства по эксплуатации ФР.1.29.2016.23503 «ГСИ. Методика измерений расхода и количества газа измерительными комплексами на основе счетчиков газа ультразвуковых ГУВР-011».
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 года № 2825 «Об утверждении государственной поверочной схемы для средств измерений объёмного и массового расходов газа»
ТУ 4213-227-83603664-2018 «Счетчики газа ультразвуковые ГУВР-011. Технические условия»
