Спектрометры рентгенофлуоресцентные S8 LION, 43675-12

Назначение

Спектрометр рентгенофлуоресцентный S8 LION (далее - спектрометр) предназначен для измерения массовой доли элементов в металлах, сплавах, порошках и жидкостях, в различных твердых материалах.

Описание

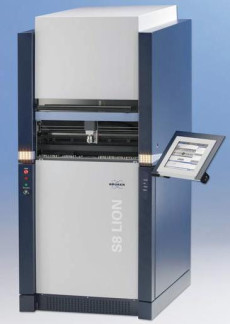

Спектрометры рентгенофлуоресцентные S8 LION представляют собой стационарные многоцелевые, автоматизированные приборы, обеспечивающие измерение, обработку и регистрацию выходной информации.

Защита от несанкционированного доступа осуществляется за счет наличия опломбированных винтов, защищающих доступ к настройке функциональных блоков спектрометра.

Принцип действия спектрометра основан на измерении интенсивности флуоресцентного рентгеновского излучения атомов исследуемых образцов. Источником первичного излучения является рентгеновская трубка. Спектральный анализ рентгеновского флуоресцентного излучения осуществляется кристаллами-анализаторами с использованием гониометра. Регистрация интенсивностей линий флуоресцентного излучения производится с помощью пропорционального газового счетчика и сцинтилляционным счетчиком на основе кристалла NaJ. Градуировка спектрометра производиться по стандартным образцам состава. В памяти управляющего контроллера или в компьютере хранятся градуированные характеристики для элементов от бериллия до урана.

Конструктивно спектрометр представляет собой модульное устройство, которое состоит из: блока рентгеновской трубки с источником питания, камеры для измерения с автоматическим устройством загрузки образцов, детекторным блоком и усилителями, гониометром, микропроцессорного блока управления, системой регистрации.

Управление анализатором, обработка результатов измерений осуществляется с помощью встроенного микропроцессорного контроллера, который имеет интерфейсы для внешнего компьютера и выход на принтер. На экране отображаются режимы работы, результаты измерений интенсивности и концентрации, результаты статистической обработки данных, графическое изображение процесса анализа и пр.

Программное обеспечение

Спектрометры рентгенофлуоресцентные S8 LION управляются с помощью программы SpectraPLUS. Программа SpectraPLUS предназначена для работы с различными типами веществ. Данная программа обеспечивает следующие возможности:

-    Установка режимов измерения: параметров источника рентгеновского излучения, времени измерения, диапазона сканирования, типов анализируемых элементов и т. д.

-    Отображение и обработка спектральных данных. Включает автоматическое распознавание элементов, автоопределение интенсивности пиков, разрешение пиков, масштабирование, учет наложения пиков.

-    Прецизионное определение интенсивности пиков для расчета концентраций.

-    Редактор отчетов - формирование отчетов о проделанных измерениях, включая условия проведения экспериментов и концентрации элементов с указанием погрешности.

Для определения концентраций элементов в анализируемом образце пользователь использует следующую последовательность действий: установка образца в пробозагрузчик, измерение, определение параметров концентраций элементов на основе полученных интенсивностей.

Спектрометры рентгенофлуоресцентные S8 LION имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты «С» по МИ

3286-2010.

Технические характеристики

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель прибора в виде наклейки и на титульный лист руководства по эксплуатации в виде компьютерной графики.

Комплектность

-    Спектрометр S8 LION:

-    Источник рентгеновского излучения

-    Блок рентгеновской оптики

-    Камера образца

-    Вакуумная система

-    Г ониометр

-    Детектор рентгеновского излучения

-    Сменщик проб

-    Набор юстировочных образцов

-    Компьютер (системный блок, монитор и программное обеспечение)

-    Блок внешнего водяного охлаждения

-    Запасные части и расходные материалы

-    Руководство по эксплуатации

-    Методика поверки

Поверка

осуществляется в соответствии с документом МП 43675-12 «Спектрометры рентгенофлуоресцентные S8 LION. Методика поверки», разработанным и утвержденным ГЦИ СИ ОАО ФНТЦ «Инверсия» в декабре 2011 г.

Основное средство поверки - государственные стандартные образцы (ГСО) состава российского производства (ГСО 4165-91П, ГСО 2489-91П-2497-91П) или иностранные стандартные образцы (Standard Reference Materials или Certified Reference Materials) допущенные к применению в Российской Федерации в установленном порядке.

Сведения о методах измерений

Методики измерений приведены в Руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к спектрометрам рентгенофлуоресцентным S8 LION

1.    ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»

2.    Основные правила обеспечения радиационной безопасности (ОСПОРБ-99) СП 2.6.1.799-99

3.    Нормы радиационной безопасности (НРБ-99) СП 2.6.1.758-99

4.    СанПиН №2.6.1.1282-03

5.    Техническая документация изготовителя.

Рекомендации к применению

1.    Осуществление деятельности в области охраны окружающей среды,

2.    Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта,

3.    Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям
