Системы газоаналитические многофункциональные СГМ ЭРИС-100, 43790-12

Назначение

Системы газоаналитические многофункциональные серии СГМ ЭРИС-100 (в дальнейшем - СГМ) предназначены для измерения, сигнализации об опасных концентрациях токсичных газов, горючих газов и кислорода в воздухе рабочей зоны и открытых пространств промышленных объектов, хранении и передачи информации о состоянии объекта, её обработки и отображения.

Описание

Принцип действия СГМ заключается в измерении и преобразовании концентрации компонента в газовой среде в токовый сигнал или сигнал напряжения постоянного тока первичными измерительными преобразователями (ПИП) в виде датчиков или датчиков-газоанализаторов, основанными на электрохимическом, термокаталитическом, фотоионизационном, оптическом методах и преобразовании контроллером сигнала с ПИП в значение измеряемой концентрации.

СГМ являются автоматическими стационарными системами непрерывного действия, и выполняет следующие функции:

-непрерывное измерение концентрации горючих газов и паров, вредных веществ и кислорода в воздухе рабочей зоны помещений и открытых пространств;

-выдача звуковых и световых сигналов и оповещения персонала об аварийной ситуации при достижении предельно допускаемых значений довзрывоопасных концентраций горючих газов и паров, предельно допускаемых значений концентраций вредных токсичных веществ и кислорода;

-хранение и передача информации на ПЭВМ о состоянии объекта для её обработки и отображения.

ПИП, установленные в зоне измерения и контроля, сигнал с которых по линии связи длиной до 1500 м, поступает на контроллер, который устанавливается вне зоны контроля.

ПИП, предназначенные для измерения и контроля горючих газов, имеют взрывозащищенное исполнение. В состав измерительных каналов (ИК) СГМ входят датчики или датчики-газоанализаторы и контроллер.

В состав СГМ может входить модуль архивирования и программирования МАП.

В составе СГМ используются датчики: внесенные в Госреестр:

ДАМ (Госреестр № 24047-11);

ДАХ-М (Госреестр № 33749-07);

ДАК (Госреестр № 25645-07);

ДАТ-М (Госреестр № 32941-10);

Drager Polytron Ex/Ex R/ FX/ 2XP Ex и PEX 3000 (Госреестр № 38669-08);

Drager Polytron 2/2 XP TOX/L/3000/7000 (Госреестр № 39018-08);

СGS (Госреестр № 32654-06);

APEX и Satellite XT (Госреестр № 46107-10);

Searchpoint Optima Plus (Госреестр № 41022-09);

Signalpoint, Signalpoint Pro, Sensepoint, Sensepoint Plus, Sensepoint Pro, Sensepoint RFD, Sensepoint XCD (Госреестр № 43117-09);

Drager мод. Polytron IR (2IR, исп. 334 и 340), PIR 3000 (исп. ITR00xx или IDS00x1), PIR 7000 (исп. 334 и 340), Polytron FX IR, Polytron 2 XP Ex IR, Polytron IR N2O, PIR 7200, Polytron IR CO2, Polytron IR Ex (Госреестр № 46044-10);

RAEGuard PID серии FGM-1000 (Госреестр № 35870-07);

Millennium II (Госреестр № 40635-09);

ЭРИС-TVOC (Госреестр № 44668-11);

ЭРИС-ОПТИМА ПЛЮС (Госреестр № 48759-11). не внесенные в Госреестр (могут использоваться только в составе СГМ):

Датчики ДГС ЭРИС-210, ДГС ЭРИС-220, ДГС ЭРИС-230, датчики OLTC 40; датчики из состава сигнализатора СТМ-10.

В зависимости от типа контроллера СГМ выпускаются 3-х исполнений:

-    СГМ ЭРИС-110 (токовый или потенциальный);

-    СГМ ЭРИС-120;

-    СГМ ЭРИС-130.

По устойчивости и прочности к воздействию температуры и влажности окружающего воздуха ПИП имеют исполнение Д3, контроллеры - С3 по ГОСТ Р 52931.

Контроллеры сохраняют зарегистрированную информацию при отключении сетевого питания в течение 1 года.

Степень защиты оболочки по ГОСТ 14256:

-    СГМ ЭРИС-110 IP20;

-    СГМ ЭРИС-120 IP40;

-    СГМ ЭРИС-130 IP20.

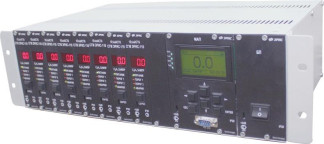

Внешний вид системы газоаналитической многофункциональной серии СГМ ЭРИС-100 представлен на рисунках 1,2,3,4.

Места пломбирования

Место пломбирования

Технические характеристики

Метрологические характеристики СГМ характеризуются метрологическими характеристиками контроллера и датчиков, используемых в составе СГМ, при этом, если соотношение погрешности контроллера и погрешности датчика составляет 0,3 и менее, то погрешность ИК СГМ определяется как погрешность датчика.

Метрологические характеристики датчиков, внесенных в Госреестр, приведены в соответствующих описаниях типа.

Диапазоны измерений и пределы допускаемых приведенной и относительной погрешностей ИК СГМ с датчиками, не внесенными в Г осреестр, представлены в таблице 2.

Таблица 2 - Диапазоны измерений и пределы допускаемых относительной и при-

Пределы допускаемой дополнительной приведенной погрешности ИК СГМ, укомплектованной потенциальным контроллером, за счет изменения температуры на каждые

10 °С от нормальной не более 0,2 пределов допускаемой основной приведенной погрешности ИК.

Пределы допускаемых приведенной и относительной погрешностей срабатывания порогового устройства не более 0,2 пределов допускаемых приведенной и относительной погрешностей ИК.

Контроллеры, используемые в СГМ, имеют характеристики, указанные в таблице 3.

согласно ТД согласно таблице 3 согласно таблице 5

согласно ТД согласно таблице 3 согласно таблице 5

согласно ТД согласно таблице 4 согласно таблице 5

согласно ТД согласно таблице 4 согласно таблице 5

Напряжение питания, В, не более: ПИП

Контроллеров

МАП

Потребляемая мощность, Вт, не более ПИП

контроллеров

МАП

Габаритные размеры, мм, не более: ПИП

контроллеров

МАП

Масса, кг, не более:

ПИП

контроллеров

МАП

Таблица 5 - Характеристики МАП

Условия эксплуатации:

-температура окружающего воздуха, °С:

ПИП

согласно ТД от минус 10 до плюс 50 от минус 10 до плюс 50

, не более

согласно ТД

95 (без конденсации влаги) 95 (без конденсации влаги)

контроллеров МАП

-относительная влажность окружающего воздуха, %

ПИП

контроллеров МАП

Средний срок службы, лет, не менее ПИП

согласно ТД 10 10

контроллеров МАП

Знак утверждения типа

наносится на табличку контроллера типографским способом с последующим ламинированием и титульный лист руководства по эксплуатации типографским способом

Комплектность

Поверка

осуществляется по документу МП 38-221-2009 «ГСИ. Системы газоаналитические многофункциональные серии СГМ ЭРИС-100. Методика поверки», утвержденному ФГУП «УНИИМ» в ноябре 2009 г. с изменениями № 1, утвержденному в декабре 2011 г. и № 2, утвержденному в апреле 2012 г.

В перечень основного поверочного оборудования входят:

-    прибор для поверки вольтметров В1-13. Диапазон (0 - 100) мА, погрешность

1,510-4Ik+10-5In;

-    катушка сопротивления Р 331. 100 Ом, погрешность ± 0,01 %;

-    вольтметр В7-34. Диапазон (0 - 10) В, погрешность ± 0,02 %;

-    генератор-разбавитель ГДП-102. Диапазон массовых концентраций NH3 (0-20) мг/м . Отн. погрешность ± 8 %.

3

-    генератор аммиака ГЕА - 01. Диапазон массовых концентраций NH3 (10-2000) мг/м . Отн. погрешность ± 7 %.

-    смеси газовые поверочные - стандартные образцы:

ГСО 3905-87 (метан в воздухе); ГСО 3906-87 (метан в воздухе);

Сведения о методах измерений

приведены в документах «Система газоаналитическая многофункциональная СГМ ЭРИС-110» Руководство по эксплуатации. АПНС. 424321.110-00 РЭ, «Система газоаналитическая многофункциональная СГМ ЭРИС-120» Руководство по эксплуатации. АПНС. 424321.120-00 РЭ, «Система газоаналитическая многофункциональная СГМ ЭРИС-130» Руководство по эксплуатации. АПНС. 424321.130-00 РЭ.

Нормативные и технические документы, устанавливающие требования к системам газоаналитическим многофункциональным серии СГМ ЭРИС-100

ГОСТ 8.578-2008 ГСИ Государственная поверочная схема для средств измерений содержания компонентов в газовых средах

ГОСТ 12.1.005-88 Общие санитарно - технические требования к воздуху рабочей зоны

ГОСТ Р 52319-2005 (МЭК 61010-2001) Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования

ГОСТ Р 51522-99 (МЭК 61326-1-97) Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний

ГОСТ Р 52136-2003 (МЭК 61779-1-98) Газоанализаторы и сигнализаторы горючих газов и паров. Часть I. Общие требования и методы испытаний

ГОСТ Р 52139-2003 (МЭК 61779-4-98) Газоанализаторы и сигнализаторы горючих газов и паров электрические. Часть 4. Требования к приборам группы II с верхним пределом измерений содержаний горючих газов до 100 % нижнего концентрационного предела распространения пламени

ГОСТ Р 51330.19-99 «Электрооборудование взрывозащищенное. Часть 20. Данные по горючим газам и парам, относящиеся к эксплуатации электрооборудования»

ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ТУ 4215-001-56795556-2009 Системы газоаналитические многофункциональные серии СГМ ЭРИС-100. Технические условия.

Лист № 8 Всего листов 8

Рекомендации к применению

- при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта
