Уровнемеры BM26, 43911-12

Назначение

Уровнемеры BM 26 предназначены для измерения уровня жидкостей в резервуарах и ёмкостях, находящихся под избыточным давлением, используемых в различных отраслях промышленности.

Описание

Работа уровнемеров BM 26 основана на принципе сообщающихся сосудов: уровень жидкости в измерительной трубе соответствует уровню жидкости в резервуаре.

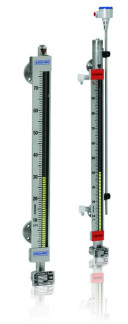

Уровнемеры BM 26 состоят из следующих функциональных блоков:

-    выносной измерительной трубки, оснащённой поплавком со встроенной магнитной системой, которая соединяется с резервуаром;

-    стеклянным индикатором с магнитными флажками или магнитным указателем для визуального контроля уровня жидкости в измерительной трубе;

-    электронным преобразователем для передачи измеренной информации (в зависимости от исполнения уровнемера ВМ 26).

Уровнемеры BM 26 имеют следующие исполнения:

ВМ 26 Х

А - для измерения уровня жидкости, раздела фаз двух жидкостей или измерения объёма, в зависимости от шкалы и типа поплавка

- PTFE - аналогичен исполнению А, но внутренняя стенка измерительной трубы

выполнена из фторопласта-4

Basic - для измерения уровня жидкостей с плотностями более 0,75 г/см3 (при температуре до 150 °С и давлении до 1,6 МПа). Значение уровня может быть передано в систему контроля с помощью аналогового преобразователя ER.

Advanced - для измерения уровня жидкостей с плотностями от 0,54 до 2,0 г/см3 (при температуре до 300 °С и давлении до 4,0 МПа). Значение уровня может быть передано в систему контроля с помощью аналогового преобразователя ER или радарного уровнемера

- F - со встроенным уровнемером OPTIFLEX 1300 C (Госреестр №45408-10)

W - со встроенным уровнемер ом радарным OPTIWAVE 7300 C (Госреестр №45407-10)

Исполнения F и W только на базе ВМ 26 Advanced.

Дополнительно уровнемеры могут быть снабжены предельными выключателями MS15, MS20 или MS40, преобразователями протоколов HART, Fieldbus, Profibus PA.

В зависимости от исполнения (комплектации) уровнемеры ВМ 26 имеют следующие выходные сигналы и протоколы:

-    выходной сигнал (4-20) мA;

-    FF/PROFIBUS PA;

-    выходной сигнал (4-20) мA и HART.

Программное обеспечение

Программное обеспечение состоит из ПО, встроенного в электронный преобразователь, и внешнего ПО для ПЭВМ.

Функции внутреннего ПО:

—    вычисление уровня измеряемой среды;

—    отображение измеренных значений на индикаторе (при наличии);

—    формирование тока (4-20) мА, соответствующего измеряемой величине (для исполнений с токовым выходом);

—    связь с уровнемером по протоколам HART, Fieldbus, Profibus PA (в зависимости от исполнения уровнемера ВМ 26);

—    сервисные настройки.

Функции внешнего ПО:

—    настройка уровнемера, выполнение сервисных функций;

—    отображение текущего состояния, параметров настройки;

—    отображение измеренных значений.

В качестве внешнего ПО используется программный комплекс AMS Suite компании Emerson Process Management.

Уровень защиты программного обеспечения уровнемеров BM 26 от непреднамеренных и преднамеренных изменений «В» для исполнений ВМ 26А/PTFE/Basic/Advanced, уровень «С» для исполнений ВМ 26F/W по МИ 3286-2010.

Технические характеристики

Таблица 2- Метрологические и технические характеристики

Знак утверждения типа

наносят на металлический шильдик на корпусе уровнемера BM 26 и титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений.

Сведения о методах измерений

приведены в руководстве по эксплуатации уровнемеров BM 26.

Поверка

осуществляется по документу МП 43911-12 «Уровнемеры ВМ 26. Методика поверки», утверждённому руководителем ГЦИ СИ ФГУ «Ростест-Москва» 11 июля 2011 года.

При поверке применяются следующие средства измерений:

-    рулетка измерительная металлическая Р10Н3Г ГОСТ 7502-98;

-    уровнемер любого принципа действия (эталонный уровнемер) с диапазоном измерений уровня, соответствующим диапазону поверяемого уровнемера, ПГ ±1 мм;

-    миллиамперметр постоянного тока для измерений в диапазоне (4.. .20) мА, КТ 0,02;

-    плотномер с диапазоном измерений, соответствующим диапазону плотности поплавка поверяемого уровнемера, ПГ ±2 кг/м ;

-    термометр ртутный стеклянный лабораторный ТЛ-4, диапазон измерений от 0 °С до 55 °С, цена деления 0,1 °С, ТУ 25-2021.003-88, ПГ ±0,2 °С.

Нормативные и технические документы, устанавливающие требования к уровнемерам BM 26

1.    Техническая документация «KROHNE S.A.S.», Франция.

2.    ГОСТ 28725-90 «Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний».

3.    ГОСТ 8.477-82 «ГСИ. Государственная поверочная схема для средств измерений уровня жидкости».

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; осуществление торговли и товарообменных операций; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
