| Номер в госреестре | 43940-15 |
| Наименование СИ | Преобразователи измерительные цифровые |
| Обозначение типа СИ | ЦП8507 |
| Изготовитель | ООО "МНПП "Электроприбор", Беларусь, г.Витебск |
| Год регистрации | 2015 |
| Срок свидетельства | 30.06.2021 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные цифровые ЦП8507 (далее - ЦП), предназначены для измерения параметров действующих значений фазных токов, фазных и линейных напряжений, активной, реактивной, полной мощности, частоты, а так же вычисления коэффициента мощности, средних арифметических значений токов и напряжений трехпроводных и четырехпроводных трехфазных сетей переменного тока частотой 50 Гц, преобразования их в цифровой код и передачи информации по интерфейсу RS-485.
ЦП могут применяться для контроля параметров электрических систем и установок энергообъектов различных отраслей промышленности, и предназначены для установки на щитах и панелях.
Принцип действия ЦП основан на преобразовании аналоговых входных сигналов в цифровой код. Далее вычисление требуемых величин производится в цифровой форме.
ЦП включаются в измерительную цепь непосредственно или через измерительные трансформаторы тока и напряжения.
ЦП изготавливаются в 12 модификациях.
Модификации ЦП8507/1 - ЦП8507/6 изготавливаются для четырехпроводных и трехпроводных трехфазных сетей переменного тока частотой 50 Гц, модификации ЦП8507/7 - ЦП8507/12 изготавливаются для трехпроводных трехфазных сетей переменного тока частотой 50 Гц.
Модификации ЦП8507/1, ЦП8507/2, ЦП8507/7, ЦП8507/8 дополнительно предназначены для отображения любых трех измеренных параметров (в зависимости от заказа) на трех встроенных цифровых табло (далее - цифровое табло) и преобразования их в соответствующие три унифицированных выходных аналоговых сигнала постоянного тока (далее - выходные аналоговые сигналы).
Отображение измеренных величин на цифровых табло осуществляется в единицах измеряемой величины, поступающей непосредственно на вход ЦП, или в единицах измеряемой величины, поступающей на вход трансформаторов тока и напряжения с учетом коэффициентов трансформации, в амперах, килоамперах, вольтах, киловольтах, ваттах, киловаттах, мегаваттах, варах, киловарах, мегаварах, вольтамперах, киловольтампе-рах, мегавольтамперах, герцах в зависимости от заказа.
ЦП изготавливаются с двумя гальваническими развязанными каналами интерфейса RS-485. Канал интерфейса RS-485_1 служит для передачи информации в цифровом коде на контроллер верхнего уровня автоматизированной системы диспетчерского управления со скоростью до 19200 бит. Канал интерфейса RS-485_2 используется для передачи информации в цифровом коде и отображения ее на выносных индикаторах.
ЦП8507/1, ЦП8507/2, ЦП8507/7, ЦП8507/8 конструктивно состоят из следующих основных узлов: корпуса, крышки, платы индикации, платы импульсного источника питания, платы входа, платы выхода, платы процессора.
ЦП8507/3 - ЦП8507/6, ЦП8507/9 - ЦП8507/12 конструктивно состоят из следующих основных узлов: корпуса, крышки, платы входа, платы выхода, платы процессора.
Корпус и крышка ЦП выполнены из пластмассы.
Крышка ЦП8507/1, ЦП8507/2, ЦП8507/7, ЦП8507/8 включает в свой состав прозрачную панель, через которую видны цифровые табло для отображения значений измеряемых сигналов и крепится к корпусу при помощи защелок.
Лист № 2 Всего листов 9
Крышка ЦП8507/3 - ЦП8507/6, ЦП8507/9 - ЦП8507/12 крепится к корпусу при помощи четырех винтов-саморезов, расположенных по ее углам.

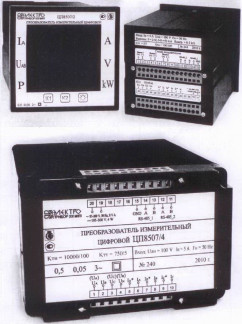

Фотографии общего вида ЦП приведены на рисунке 1.
Схема пломбировки от несанкционированного доступа и указание мест размещения клейм-наклеек ОТК и знака поверки средств измерений для модификаций ЦП8507/1, ЦП8507/2, ЦП8507/7, ЦП8507/8 приведена на рисунке 2.
Схема пломбировки от несанкционированного доступа и указание мест нанесения оттисков клейма ОТК и клейма знака поверки средств измерений для модификаций ЦП8507/3 - ЦП8507/6, ЦП8507/9 - ЦП8507/12 приведена на рисунке 3.
3
Рисунок 3 - Схема пломбировки от несанкционированного доступа и указание мест нанесения оттисков клейма ОТК и клейма знака поверки средств измерений для модификаций ЦП8507/3 - ЦП8507/6, ЦП8507/9 - ЦП8507/12 (1 - винты, крепящие крышку корпуса к корпусу, 2 - оттиск клейма ОТК, 3 - оттиск клейма знака поверки)
ЦП оснащены встроенным программным обеспечением (ПО), которое записывается в память управляющего микроконтроллера на этапе производства и в процессе эксплуатации ЦП изменению не подлежит. ПО хранится в энергозависимой памяти микроконтроллера. После установки ПО пережигается перемычка JTAG интерфейса в микроконтроллере. Конструкция ЦП исключает возможность несанкционированного влияния на ПО и измерительную информацию.
По характеру внутреннего построения встроенное ПО является метрологически значимым. Метрологические характеристики нормированы с учетом влияния на них ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» (в соответствии с Р 50.2.077-2014).
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | СР8507. out |
| Номер версии (идентификационный номер) ПО | Не ниже 238 |
| Цифровой идентификатор ПО | 3DEFC4BD3808B617F7E793282620C073 |
| Другие идентификационные данные, если имеются | Алгоритм вычисления md 5 |
Диапазон измерений входного сигнала, диапазон изменений показаний цифровых табло ЦП, дисплея ПЭВМ и диапазон изменений выходных аналоговых сигналов соответствуют значениям, приведенным в таблице 2.
Таблица 2
| Модификация ЦП | Диапазон измерений входных сигналов | Диапазон изменений | Параметры сети питания | ||||||
| ток I, А | схема подключения, напряжение U линейное (фазное), В | Коэффициент мощности Kp, cos ф (sin ф) | Мощность активная P; реактивная Q; полная S, Вт, вар, ВА | Частота F, Гц | показаний на дисплее ПЭВМ | показаний 3-х цифровых табло3) | выходных аналоговых сигналов, мА | ||
| ЦП8507/1 | от 0 до 1 | 4-х проводная 0-100-1251) (0-57,74-72,171)); 3-х проводная 0-100-1251) | от минус 1 до плюс 1 | от минус 173,2 до плюс 173,2 | от 45 до 55 | I: от 0 до N12) U: от 0 до N22) F: от 45 до 55 P, Q, S: 2 от минус N3 ) до плюс N32) Kp: от минус 1 до плюс 1 | I: от 0 до N12) U: от 0 до N22) F: от 45 до 55 P, Q, S: 2) от минус N32) до плюс N32) Kp: от минус 1 до плюс 1 | от минус 5 до плюс 5; от 0 до 5 или 4-12-20; от 4 до 20 | от 85 до 260 В переменного тока, 50 Гц, 15 ВА; от 105 до 300 В постоянного тока, 9 Вт |
| ЦП8507/2 | от 0 до 5 | от минус 866 до плюс 866 | |||||||
| ЦП8507/3 | от 0 до 1 | от минус 173,2 до плюс 173,2 | — | — | от 85 до 260 В переменного тока, 50 Гц, 8 ВА; от 105 до 300 В постоянного тока, 4 Вт | ||||
| ЦП8507/4 | от 0 до 5 | от минус 866 до плюс 866 | — | — | |||||
| ЦП8507/5 | от 0 до 1 | от минус 173,2 до плюс 173,2 | — | — | от 187 до 242 В переменного тока, 50 Гц, 6 ВА | ||||
| ЦП8507/6 | от 0 до 5 | от минус 866 до плюс 866 | — | — | |||||
| Модификация ЦП | Диапазон измерений входных сигналов | Диапазон изменений | Параметры сети питания | ||||||
| ток I, А | схема подключения, напряжение U линейное (фазное), В | Коэффициент мощности Kp, cos ф (sin ф) | Мощность активная P; реактивная Q; полная S, Вт, вар, ВА | Частота F, Гц | показаний на дисплее ПЭВМ | показаний 3-х цифровых табло3) | выходных аналоговых сигналов, мА | ||
| ЦП8507/7 | от 0 до 1 | 3-х проводная 0-100-1251) | от минус 1 до плюс 1 | от минус 173,2 до плюс 173,2 | от 45 до 55 | I: от 0 до N12) U: от 0 до N22) F: от 45 до 55 P, Q, S: 2 от минус N3 ) до плюс N32) Kp: от минус 1 до плюс 1 | I: от 0 до N12) U: от 0 до N22) F: от 45 до 55 P, Q, S: от минус N32) до плюс N32) Kp: от минус 1 до плюс 1 | от минус 5 до плюс 5; от 0 до 5 или 4-12-20; от 4 до 20 | от 85 до 260 В переменного тока, 50 Гц, 15 ВА; от 105 до 300 В постоянного тока, 9 Вт |
| ЦП8507/8 | от 0 до 5 | от минус 866 до плюс 866 | |||||||
| ЦП8507/9 | от 0 до 1 | от минус 173,2 до плюс 173,2 | — | — | от 85 до 260 В переменного тока, 50 Гц, 8 ВА; от 105 до 300 В постоянного тока, 4 Вт | ||||
| ЦП8507/10 | от 0 до 5 | от минус 866 до плюс 866 | — | — | |||||
| ЦП8507/11 | от 0 до 1 | от минус 173,2 до плюс 173,2 | — | — | от 187 до 242 В переменного тока, 50 Гц, 6 ВА | ||||
| ЦП8507/12 | от 0 до 5 | от минус 866 до плюс 866 | — | — | |||||
| Примечания 1) при измерении мощности значение 125 (72,17) соответствует перегрузочному значению напряжения входного сигнала; 2) значение тока N1, напряжения N2, активной, реактивной, полной мощности N3 показаний цифровых табло ЦП и дисплея ПЭВМ равное соответственно величине номинального тока, 125 % номинального напряжения, активной, реактивной, полной мощности при номинальных токах, напряжениях, cos ф (sin ф) = 1 трехфазной сети до измерительных трансформаторов; 3) отображаемые на табло ЦП параметры могут иметь размерности: А, кА, В, кВ, Вт, кВт, МВт, ГВт, вар, квар, Мвар, Гвар, В А, кВ А, МВ-А, ГВ-А, Гц в зависимости от заказа. | |||||||||
Лист № 6 Всего листов 9
Номинальное значение входного сигнала (напряжения, тока, коэффициента мощности, мощности, частоты), нормирующее значение показаний цифровых табло и дисплея ПЭВМ, а так же выходных аналоговых сигналов в зависимости от модификации ЦП соответствуют значениям, проведенным в таблице 3.
Таблица 3
| Диапазон измерений входного сигнала | Нормирующее значение | ||||||||
| Модификация ЦП | Напряжение линейное (фазное), В | Коэффициент мощности, cos ф (sin ф) | Мощность, Вт, вар, ВА | Частота F, Гц | 1 « t| 3 £ кх ох с g | Выходных аналоговых сигналов, мА | |||
| Ток, А | По току, напряжению, мощности | По частоте диапазона от 0 до 5 | По частоте диапазона от 4 до 20 | ||||||
| ЦП8507/1, ЦП8507/7 | 1 | 173,2 | N1, N2/1,25 | 5; 20 | 25 | 80 | |||
| ЦП8507/2, ЦП8507/8 | 5 | 866,0 | |||||||
| ЦП8507/3, ЦП8507/9 | 100,0 | 1 | 1 | 173,2 | 50 | ||||
| ЦП8507/4, ЦП8507/10 | (57,74) | 5 | 866,0 | n3 1) 50 | |||||
| ЦП8507/5, ЦП8507/11 | 1 | 173,2 | |||||||
| ЦП8507/6, ЦП8507/12 | 5 | 866,0 | |||||||
| Примечание - 1) нормирующее значение активной, реактивной, полной мощности по каждой фазе равно N3/3. | |||||||||
Класс точности ЦП:
- при измерении тока, напряжения, мощности 0,5;
- при измерении частоты 0,05.
Пределы допускаемой основной приведенной погрешности ЦП от нормирующего
значения выходного сигнала:
- при измерении тока, напряжения, мощности ±0,5 %;
- при измерении частоты ±0,05 %.
Пределы допускаемых дополнительных приведенных погрешностей от нормирующего значения выходного сигнала:
а) при изменении температуры окружающего воздуха от (20 ± 2) °С до минус 40 °С и плюс 50 °С на каждые 10 °С:
- при измерении тока, напряжения, мощности ±0,4 %;
- при измерении частоты ±0,05 %;
б) при воздействии относительной влажности (95 ± 3) % при температуре 35 °С:
- при измерении тока, напряжения, мощности ±1,0 %;
- при измерении частоты ±0,05 %;
в) при влиянии внешнего однородного магнитного поля переменного тока магнитной индукцией 0,5 мТл при самом неблагоприятном направлении и фазе магнитного поля:
- при измерении тока, напряжения, мощности ±0,5 %;
- при измерении частоты ±0,05 %;
г) при изменении напряжения питания сети переменного тока от номинального значения 220 В до 85 и 260 В (универсальное питание) и при изменении напряжения питания сети постоянного тока от номинального значения 220 В до 105 и 300 В (универсальное питание) для ЦП8507/1 - ЦП8507/4, ЦП8507/7 - ЦП8507/10
- при измерении тока, напряжения, мощности ±0,25 %;
- при измерении частоты ±0,05 %;
Лист № 7 Всего листов 9
при изменении напряжения питания сети переменного тока от номинального значения 220 В до 242 и 187 В для ЦД8507/5, ЦД8507/6, ЦП8507/11, ЦЦ8507/12:
±0,25 %;
±0,05 %. ЦП8507/1, ЦП8507/2, 0,5.
- при измерении тока, напряжения, мощности
- при измерении частоты
Время установления выходных аналоговых сигналов ЦП8507/7, ЦП8507/8, с, не более
Мощность, потребляемая ЦП, В-А, не более:
- для ЦП8507/1, ЦП8507/2, ЦЦ8507/7, ЦЦ8507/8 при переменного тока напряжением от 85 до 260 В, частотой питание)
питании ЦП от сети 50 Гц (универсальное 15;
- для ЦП8507/3, ЦП8507/4, ЦП8507/9, ЦП8507/10 при питании ЦП от сети переменного тока напряжением от 85 до 260 В, частотой 50 Гц (универсальное питание) 8;
- для ЦП8507/5, ЦП8507/6, ЦП8507/11, ЦП8507/12 при питании ЦП от сети переменного тока напряжением от 187 до 242 В, частотой 50 Гц 6.
Мощность, потребляемая ЦП, Вт, не более:
- для ЦП8507/1, ЦП8507/2, ЦП8507/7, ЦП8507/8 при питании ЦП от сети постоянного тока напряжением от 105 до 300 В (универсальное питание) 9;
- для ЦП8507/3, ЦП8507/4, ЦП8507/9, ЦП8507/10 при питании ЦП от сети посто-
4.
последовательной цепи 0,5.
каждой параллельной
ВА,
кОм,
цепи,
180.
от минус 40 до плюс 50;
95 %
при 35 °С.
120х120х130;
125х90х125.
0,85;
0,55;
0,70.
12.
150000 . током по класс II.
янного тока напряжением от 105 до 300 В
Мощность, потребляемая ЦП, для каждой не более
Входное сопротивление ЦП для не менее
Условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность
Габаритные размеры ЦП, мм, не более:
- для модификации ЦП8507/1, ЦП8507/2, ЦП8507/7, ЦП8507/8
- для модификации ЦП8507/3 - ЦП8507/6, ЦП8507/9 - ЦП8507/12
Масса, кг, не более
- для модификации ЦП8507/1, ЦП8507/2, ЦП8507/7, ЦП8507/8
- для модификации ЦП8507/3, ЦП8507/4, ЦП8507/9, ЦП8507/10
- для модификации ЦП8507/5, ЦП8507/6, ЦП8507/11, ЦП8507/12
Средний срок службы, лет, не менее
Средняя наработка на отказ, ч, не менее
Способ защиты от поражения электрическим ГОСТ 12.2.007.0-75
Знак утверждения типа наносится на табличку ЦП и на эксплуатационную документацию способом, аналогичным с выполнением других надписей и знаков.
Всего листов 9
Комплектность приведена в таблице 4.
Таблица 4
| Обозначение | Наименование | Количество |
| 3ЭП.499.070 | Преобразователь измерительный цифровой ЦП8507 | 1 |
| 3ЭП.499.070 ПС | Паспорт | 1 |
| МРБ.МП.1962-2009 | Методика поверки | 11) |
| 3ЭП.499.070 РЭ | Руководство по эксплуатации | 11) |
| Примечание - 1) количество экземпляров руководства по эксплуатации и методики поверки оговариваются при заказе. | ||
осуществляется в соответствии с документом МРБ МП.1962-2009 «Преобразователи измерительные цифровые ЦП8507. Методика поверки», утвержденным РУП «Витебский ЦСМС» 14.10.2009 г.
Основные средства поверки:
1) установка поверочная универсальная УППУ-МЭ 3.1. Основная погрешность: при измерении активной и полной мощности ±0,05 %, при измерении тока и напряжения ±0,02 %; при измерении реактивной мощности ±0,1 %; при измерении коэффициента мощности ±0,005 %; при измерении частоты ±0,003 Гц;
2) вольтметр универсальный цифровой В7-34. Диапазон измерений переменного тока от 0 до 1000 В, основная погрешность ±1,0 %; диапазон измерений напряжения постоянного тока от 0 до 1000 В, основная погрешность ±0,017 %;
3) катушка сопротивления образцовая Р331. Яном = 100 Ом, кл. т. 0,01;
4) катушка сопротивления образцовая Р331. Яном = 10 Ом, кл. т. 0,01;
5) магазин сопротивлений Р33. кл. т. 0,2/2-10-6;
6) компаратор напряжений Р3003. кл. т. 0,0005;
7) источников токов и напряжений ИТН-1. Диапазоны выходных напряжений постоянного тока от 10 мВ до 1 000 В, переменного тока от 0,7 мВ до 700 В. Диапазоны выходных токов переменного и постоянного от 5 мк.
Методы измерений приведены в документе ЗЭП.499.070 РЭ «Преобразователи измерительные цифровые ЦП8507. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным цифровым ЦП8507
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ТУ BY 300080696.070-2009 Преобразователи измерительные цифровые ЦП8507. Технические условия.
