| Номер в госреестре | 43949-15 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | JKF 123/245/362/525 |
| Изготовитель | "PFIFFNER Instrument Transformers Ltd.", Швейцария |
| Год регистрации | 2015 |
| Срок свидетельства | 27.11.2025 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока JKF 123/245/362/525 предназначены для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления, применяются в электросетях от 110 кВ до 500 кВ переменного тока промышленной частоты.
Трансформаторы тока JKF 123/245/362/525 представляют собой тороидальную систему («бублик»), состоящую из кольцевых сердечников с вторичными обмотками для питания измерительных приборов и/или устройств защиты. Первичными обмотками служат высоковольтные вводы трансформаторов или баковых выключателей. Крепление трансформаторов осуществляется на двух -трех опорных ножках к элементам крепления вводов. Высоковольтная изоляция обеспечивается изоляцией вводов, в качестве которой используются фарфоровые или композитные изоляторы. Трансформаторы могут иметь от одной до четырех вторичных обмоток, измерительных и/или защитных, равномерно распределенных по периметру сердечников. Выводы вторичных обмоток подключены к клеммам герметичной контактной коробки, расположенной на боковой поверхности трансформатора. Для предотвращения несанкционированного доступа к вторичным обмоткам предусмотрено пломбирование крышки клеммной коробки. Изготавливаются модификации трансформаторов для вводов на различные наибольшие напряжения, обозначаемые JKF 123; JKF 245; JKF 362; JKF 525 которые различаются также номинальными первичными токами, габаритами и весом.
| Характеристики | JKF123/245/362/525 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальные первичные токи, А | 100 - 3000 |
| Номинальные вторичные тока, А | 1 и 5 |
| Для измерительных обмоток: - класс точности/ коэффициент безопасности - номинальные нагрузки, В»А . | 0,2s; 0,2; 0,5s; 0,5; 1; 3/(5-15) 10-200 |
| Для защитных обмоток: - класс точности/предельная кратность - номинальные нагрузки, В»А | 5P; 10Р/ (10-40) 10-200 |
| Номинальная частота, Гц | 50 |
| Масса не более, кг | от 50 до 250 |
| Г абаритные размеры, мм | от 0610х100 до 01400х250 |

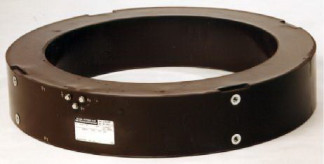

Рис.1. Трансформатор тока JKF 123/245/362/525.
Трансформатор тока - 1 шт.
Руководство по эксплуатации - 1 экз.
Паспорт - 1 экз.
Осуществляется по ГОСТ 8.217-2003 "ГСИ. Трансформаторы тока. Методика поверки". Основные средства поверки:
- Трансформатор тока эталонный ТТИ-5000.5 (номинальный первичный ток от 1 до 5000 А, относительная погрешность ± 0,05 %).
- Прибор сравнения КНТ-03, погрешность тока ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.
Сведения приведены в руководстве по эксплуатации «Трансформаторы тока JKF 123/245/362/525 фирмы “PFIFFNER Instrument Transformers Ltd.”, Швейцария
Нормативные документы, устанавливающие требования к трансформаторам тока JKF 123/245/362/525:
ГОСТ 7746-2001 "Трансформаторы тока. Общие технические условия".
ГОСТ 8.217-2003 "ГСИ. Трансформаторы тока. Методика поверки".
