| Номер в госреестре | 43956-20 |
| Наименование СИ | Нивелиры с автоматическим компенсатором |
| Обозначение типа СИ | АНТ-КЛ |
| Изготовитель | НПЧУП "АНТОК" (УП "АНТОК"), Беларусь, г.Минск |
| Год регистрации | 2020 |
| Срок свидетельства | 30.08.2023 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Нивелиры с автоматическим компенсатором АНТ-КЛ (далее - нивелиры) предназначены для измерения превышений методом геометрического нивелирования по вертикальным нивелирным рейкам в прикладной геодезии, гражданских инженерных и строительных работ.
В корпусе нивелира расположены: зрительная труба, фокусирующее устройство с кремальерой. В нижней части корпуса нивелира находится вертикальная ось и механизм наводящего винта для точного наведения нивелира по азимуту. Две рукоятки наводящего винта расположены по обе стороны корпуса. Червячная передача и фрикционное устройство позволяют наводить нивелир на рейку наводящим винтом без ограничения угла поворота, а также свободно вращать его рукой. На задней крышке корпуса установлен блок компенсатора и окуляр зрительной трубы.
Нивелир закреплен в подставке, в верхней части которой установлен лимб. Лимб можно вращать рукой и устанавливать нужный отсчет. Отсчет берут с помощью индекса.
Подъёмными винтами ось нивелира устанавливают отвесно, выводя пузырек круглого установочного уровня в нуль пункт. Подъёмные винты связаны с трегером сферическими шарнирами. В центре трегера находится резьбовое отверстие для соединения нивелира со штативом.
Сверху на корпусе нивелира укреплен визир для предварительного наведения нивелира на рейку.
В качестве компенсатора используется призма оборачивающего блока зрительной трубы, подвешенная на четырех торсионах. Компенсатор снабжен пневматическим демпфером для быстрого гашения вынужденных колебаний маятника компенсатора.
Нивелир фокусируют на рейку кремальерой. Вращением диоптрийного кольца окуляр устанавливают по глазу наблюдателя до получения резкого изображения сетки нитей.
Бленда защищает объектив от прямых солнечных лучей.

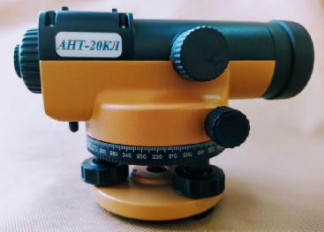

Общий вид нивелиров с автоматическим компенсатором АНТ-КЛ представлен на рисунках 1-7.
Рисунок 2 - Схема обозначения места для нанесения знака поверки.
отсутствует.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||||||
| АНТ- 20КЛ | АНТ- 22КЛ | АНТ- 24КЛ | АНТ- 26КЛ | АНТ- 28КЛ | АНТ- 30КЛ | АНТ- 32КЛ | |
| Допустимая средняя квадратическая погрешность при измерении превышения на 1 км двойного хода, мм, не более | 3,0 | 3,0 | 3,0 | 3,0 | 2,0 | 2,0 | 2,0 |
| Изображение | Прямое | ||||||
| Увеличение зрительной трубы, крат, не менее | 20 | 22 | 24 | 26 | 28 | 30 | 32 |
| Диаметр входного значка зрительной трубы, мм, не менее | 34 | 34 | 36 | 36 | 36 | 38 | 38 |
| Наименьшее расстояние визирования, м, не более | 0,5 | ||||||
| Коэффициент нитяного дальномера, % | 100±1 | ||||||
| Диапазон работы компенсатора, ', не менее | ±15 | ||||||
| Систематическая погрешность работы компенсатора на 1' наклона оси нивелира, " | ±0,5 | ±0,5 | ±0,5 | ±0,5 | ±0,3 | ±0,3 | ±0,3 |
| Цена деления установочного уровня, не более | 15'/2 мм | ||||||
| Цена деления горизонтального лимба, ° | 1 | ||||||
| Наименование характеристики | Значение |
| Масса, кг, не более | |
| -нивелир | 1,6 |
| -укладочный футляр | 1,1 |
| Температура окружающего воздуха при эксплуатации, °С | от -40 до +50 |
| Габаритные размеры, мм, не более | |
| длина | 215 |
| ширина | 140 |
| высота | 140 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплект поставки систем
| Наименование | Обозначение | Количество |
| Нивелиры с автоматическим компенсатором АНТ-КЛ | - | 1 |
| Укладочный футляр | - | 1 |
| Шпилька | - | 1 |
| Отвес | - | 1 |
| Регулировочный ключ | - | 1 |
| Паспорт | - | 1 |
| Методика поверки | Извещение № 1 об | |
| изменении МРБ.МП.1928-2009 | 1 |
осуществляется по документу МРБ.МП.1928-2009 с извещением об изменении № 1 «Нивелиры с автоматическим компенсатором АНТ-КЛ Методика поверки», утвержденным РУП «БелГИМ» 21 января 2019 г.
Основные средства поверки:
- Автоколлимационная установка для поверки нивелиров (АУПН), пределы допускаемой погрешности угломерного устройства ±2", систематическая составляющая погрешности ±2", СКО 0,7" (рег. № в ФИФ 27149-04);
- Линейка измерительная металлическая по ГОСТ 427-75, диапазон измерений от 0 до 300 мм, допускаемое отклонение ±0,10 мм;
- Рулетка измерительная металлическая по ГОСТ 7502-98, диапазон измерений от 0 до 20 м, допускаемое отклонение действительной длины, не более ±0,20 мм;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска клейма поверителя и/или в виде голографической наклейки наносится на свидетельство о поверке и/или на лицевую сторону прибора.
приведены в эксплуатационных документах.
ТУ BY190480943.002-2009 Нивелиры с автоматическим компенсатором АНТ-КЛ. Технические условия
| Зарегистрировано поверок | 8 |
| Поверителей | 4 |
| Актуальность данных | 17.11.2024 |
