| Номер в госреестре | 43988-18 |
| Наименование СИ | Преобразователи измерительные цифровые напряжения переменного тока |
| Обозначение типа СИ | ЦВ9255 |
| Изготовитель | ООО "Энерго-Союз", Беларусь, г.Витебск |
| Год регистрации | 2018 |
| Срок свидетельства | 29.09.2021 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные цифровые напряжения переменного тока ЦВ 9255 (далее -преобразователи) предназначены для линейного преобразования входного сигнала в унифицированный выходной сигнал постоянного тока, измерения и отображения результатов измерения на отсчетном устройстве с учетом коэффициента трансформации первичных цепей и передачи результатов измерения с использованием порта RS-485. Преобразователи предназначены для включения непосредственно или через измерительные трансформаторы напряжения.
Наличие двух встроенных реле позволяет осуществлять коммутацию внешних цепей при принижении или превышении входным сигналом установленного порога срабатывания.
Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS, режим RTU.
Преобразователи конструктивно состоят из следующих основных узлов: основания, кожуха, лицевой панели, крышки, закрывающей расположенные на основании клеммы, платы обработки, платы индикации, платы питания, платы реле. На лицевой панели расположено отсчетное устройство.
Основание с клеммами, крышка, кожух, лицевая панель выполнены из изоляционного материала.
Крепление на щите осуществляется с помощью двух скоб, поставляемых вместе с преобразователем.
Преобразователи могут применяться для комплексной автоматизации объектов электроэнергетики различных отраслей промышленности
Наличие аналогового выхода, выхода RS-485 и встроенных реле определяется потребителем и указывается при заказе. Также по заказу потребителя преобразователи могут быть изготовлены в конструктивном исполнении Е или конструктивном исполнении Р, отличающимися габаритными размерами.

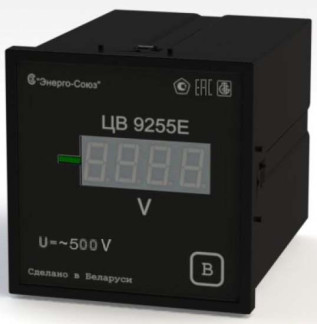

Общий вид преобразователей представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа и указание мест для нанесения знака поверки средств измерений и гарантийной наклейки на преобразователи приведены на рисунках 2 и 3.
XS4SSVSs\^ Наклейка «Гарантия»
Рисунок 3 - Место нанесения гарантийной наклейки на боковой панели преобразователя
отсутствует.
Метрологичекие характеристики приведены в таблицах 1-3.
Таблица 1 - Диапазон изменения преобразуемого входного сигнала
| Тип | Диапазон измерения преобразуемого входного сигнала, В | Номинальное значение преобразуемого входного сигнала №, В | Частота, Гц |
| ЦВ 9255 | от 0 до 125 | 100 | |
| от 0 до 250 | 250 | ||
| от 0 до 400 | 400 | от 45 до 55 | |
| от 0 до 500 | 500 | ||
| от 75 до 125 | 100 |
Таблица 2 - Диапазон изменения выходного аналогового сигнала, диапазон изменения сопротивления нагрузки для преобразователей, имеющих аналоговый выход_
| Диапазон изменения выходного сигнала, мА | Диапазон сопротивления нагрузки, кОм |
| от 0 до 5,0 | от 0 до 3,0 |
| от 4,0 до 20,0 | от 0 до 0,5 |
Таблица 3 - Основные метрологические характеристики
Значение
Наименование характеристики
Класс точности по ГОСТ 8.401-80
0,5
Пределы допускаемой основной приведен-ной погрешности от нормирующего значения Анор, %_
±0,5
Основная погрешность определяемая по выходу RS-485 Анорм, ед.
5000
Примечание:
При определении основной погрешности по аналоговому выходу Анорм равно верхнему пределу диапазона изменения выходного аналогового сигнала.
При непосредственном включении Анорм по отсчетному устройству равно номинальному значению преобразуемого входного сигнала U^ указанному в таблице 1.
При включении через измерительные трансформаторы Анорм по отсчетному устройству определяется как произведение номинального значения преобразуемого входного сигнала !н и коэффициента Rm, равного отношению номинального значения первичного тока измерительного трансформатора к номинальному значению вторичного тока измерительного трансформатора._
| Наименование характеристики | Значение |
| Рабочая температура окружающего воздуха, °С | от -10 до +50 |
| Относительная влажность окружающего воздуха при температуре +25 °С, %, не более | 80 |
| Напряжение питающей сети, В: - от источника напряжения переменного тока частотой 50 Гц; - от источника напряжения переменного тока (номинальное значение 220 В) частотой 50 Гц; -от источника напряжения постоянного тока (номинальное значение 220 В); - от источника напряжения постоянного тока (номинальное значение 24 В) - от измерительной цепи с номинальным напряжением 100 В | от 198 до 242 от 85 до 264 от 120 до 370 от 18 до 36 от 75 до 125 |
| Мощность, потребляемая от измерительной цепи при номинальных значениях входных сигналов, В-А, не более | 0,5 |
| Мощность, потребляемая от цепи питания при номинальных значениях входных сигналов, ВА, не более | 6,0 |
| Габаритные размеры (высотахширинахглубина), мм, не более: - для исполнения Е; - для исполнения Р | 98х98х138 120х120х138 |
| Масса, кг, не более | 1,0 |
| Средняя наработка на отказ, ч, не менее | 32 000 |
| Средний срок службы, лет, не менее | 10 |
наносится фотохимическим способом на лицевую панель преобразователя, а также типографским способом на титульный лист руководства по эксплуатации и паспорт.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователи измерительные цифровые напряжения переменного тока ЦВ 9255 (модификация по заказу) | УИМЯ.411600.054 | 1 |
| Паспорт | УИМЯ.411600.054 ПС | 1 |
| Руководство по эксплуатации | УИМЯ.411600.054 РЭ | 11) |
| Методика поверки | МРБ МП.1974-2009 | 12) |
| CD-диск с демонстрационным программным обеспечением | ||
| Коробка упаковочная | - | 1 |
| Примечание: руководство по эксплуатации и методика поверки поставляются по 1 экз. на 3 преобразователя | ||
осуществляется по документу МРБ МП.1974-2009 «Преобразователи измерительные цифровые переменного тока ЦА 9254 и напряжения переменного тока ЦВ 9255. Методика поверки», утвержденному РУП «Витебский ЦСМС» 01.12.2009 г.
Основные средства поверки:
мегаомметр Е6-16 (регистрационный номер в Федеральном информационном фонде 61977-15);
установка для поверки счетчиков электрической энергии К68001 (регистрационный номер в Федеральном информационном фонде 10075-85);
вольтметр В7-65 (регистрационный номер в Федеральном информационном фонде 20250-06);
вольтметр Д5055 (регистрационный номер в Федеральном информационном фонде 5922-77); амперметр Д5054 (регистрационный номер в Федеральном информационном фонде 5921-77);
магазин сопротивлений Р33 (регистрационный номер в Федеральном информационном фонде 1321-60);
катушка сопротивления образцовая Р331 номиналом 100 Ом (регистрационный номер в Федеральном информационном фонде 1162-58).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде поверительного клейма-наклейки на лицевую поверхность преобразователя и в виде печати в паспорт или в свидетельство о поверке преобразователя.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ BY 300521831.054-2009 Преобразователи измерительные цифровые переменного тока ЦА 9254 и напряжения переменного тока ЦВ 9255
| Зарегистрировано поверок | 20 |
| Поверителей | 2 |
| Актуальность данных | 17.11.2024 |
