Преобразователи измерительные цифровые многофункциональные ЦП9010, 43989-15

43989-15
Преобразователи измерительные цифровые многофункциональные ЦП 9010 (в дальнейшем - приборы) предназначены для преобразования параметров однофазных и трехфазных трехпроводных и четырехпроводных электрических цепей переменного тока частотой 50 Гц в цифровой код и передачи его по двум портам RS-485. Модификация ЦП 9010У предназначена для преобразования параметров однофазных и трехфазных трехпроводных и четырехпроводных электрических цепей переменного тока частотой 50 Гц в цифровой код и передачи ег
Карточка СИ
Номер в госреестре 43989-15
Наименование СИ Преобразователи измерительные цифровые многофункциональные
Обозначение типа СИ ЦП9010
Изготовитель ООО "Энерго-Союз", Беларусь, г.Витебск
Год регистрации 2015
Срок свидетельства 25.11.2021
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Преобразователи измерительные цифровые многофункциональные ЦП 9010 (в дальнейшем - приборы) предназначены для преобразования параметров однофазных и трехфазных трехпроводных и четырехпроводных электрических цепей переменного тока частотой 50 Гц в цифровой код и передачи его по двум портам RS-485. Модификация ЦП 9010У предназначена для преобразования параметров однофазных и трехфазных трехпроводных и четырехпроводных электрических цепей переменного тока частотой 50 Гц в цифровой код и передачи его по двум портам RS-485, для линейного преобразования параметров электрических цепей в унифицированные выходные сигналы постоянного тока, коммутации внешних электрических цепей, приема дискретной информации отображения любых измеренных параметров на трех встроенных отсчетных устройствах. Отображение осуществляется с учетом коэффициентов трансформации первичных цепей.

Приборы предназначены для включения непосредственно или через измерительные трансформаторы тока и напряжения.

Приборы могут применяться для измерения параметров электрических трехфазных цепей переменного тока в электрических установках, для комплексной автоматизации объектов электроэнергетики.

Описание

ЦП 9010 состоит из следующих основных узлов: основания, крышки корпуса, клеммной колодки с зажимами для подключения внешних цепей, печатных плат с расположенными на ней элементами электрической схемы, питающего трансформатора (для приборов с питанием от сети) и входных трансформаторов тока.

ЦП 9010У состоит из следующих основных блоков, выполненных на печатных платах: блока измерителя, блока питания, блока аналоговых выходов, блока реле, блока индикации. Перечисленные выше блоки конструктивно размещены в пластмассовом корпусе с лицевой панелью. На лицевую панель выведены три светодиодных семисегментных четырехразрядных ОУ с высотой цифр 20 мм и три кнопки управления. Цвет свечения ОУ указывается потребителем при заказе и может быть красным, зеленым или желтым.

Основание с клеммной колодкой, крышка корпуса, крышка клеммной колодки выполнены из изоляционного материала.

Обмен информацией по двум портам RS-485 осуществляется в соответствии с одним из протоколов обмена: протокол MODBUS режим RTU, протокол «Энерго-Союз», протокол в соответствии с ГОСТ Р МЭК 60870-5-101-2006 или протокол в соответствии с ГОСТ Р МЭК 870-5-1-95 (FT3). Выбор протокола обмена осуществляет потребитель на месте подключения.

Зажимы клеммной колодки обеспечивают подключение медных или алюминиевых проводов сечением от 0,5 до 7,0 мм для ЦП 9010. Для ЦП 9010У к контактам 1-12 сечением от 0,5 22 до 2,5 мм , к контактам 13-25 сечением от 0,5 до 1,5 мм .

Работа приборов основана на преобразовании мгновенных значений входных сигналов в цифровой код и дальнейшей обработки по определенному алгоритму.

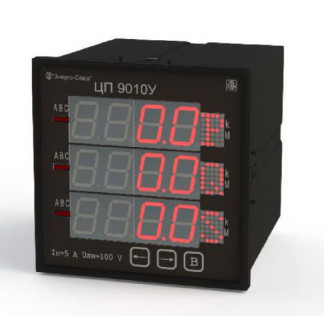

Фотографии общего вида прибора приведены на рисунке 1.

Таблица 1 - Параметры преобразуемого входного сигнала

Параметры преобразуемого входного сигнала

Переменн 1вх.4пр, А Ic)

1вх.3пр, А (I

ый ток

(Ia = Ib =

A = 1с), А

Напряжение линейное переменного тока, В Илн (Иав,Ивс,Иса) = Ифн^3

Частота, Гц

Угол сдвига фаз между

током и напряжением, (ф), градус

Cos ф.н (sin ф.н

),

номи-

наль-

ное

значе

ние

Диапазон

преобразо

вания

Номинальное значение, 1н

Диапазон

преобразо

вания

Номинальное значение, Илн.н

Диапа

зон

преоб-

ра-

зования

Номи-

наль-

ное

значе

ние

0 - 0,5 0 - 1,0 0 - 2,5 0 - 5,0

0,5

1,0

2,5

5,0

0 - 120 0 - 264 0 - 456 80 - 120

100

220

380

100

45 - 55

50

От 0 до 360

Плюс 1 и минус 1

Примечания

1    1вх.4пр - ток в трехфазных четырехпроводных цепях переменного тока.

2    1вх.3пр - ток в трехфазных трехпроводных цепях переменного тока.

3    иф - напряжение фазное переменного тока.

4    Номинальное значение действующего значения тока нулевой последовательности 1о=1н.

5    Номинальное значение действующего значения напряжения нулевой последовательности И0=Ифн

Таблица 2 - Перечень измеряемых и вычисляемых параметров электрических трехфазных цепей переменного тока_

№ п.п.

Обозначение параметра

Измеряемый параметр

Примечание

1

Ia

Действующее значение тока фазы А

Трехэлементная

2

Ic

Действующее значение тока фазы C

четырехпроводная

3

Иав

Действующее значение междуфазного напряжения A-B

схема подключения

4

Ивс

Действующее значение междуфазного напряжения B-C

5

ИСА

Действующее значение междуфазного напряжения C-A

6

P

Активная мощность трехфазной системы

7

Q

Реактивная мощность трехфазной системы

8

S

Полная мощность трехфазной системы

9

/

Частота сети

10

*cos ф

cos ф= P/S - коэффициент мощности

11

Ib

Действующее значение тока фазы B

12

Io

Действующее значение тока нулевой последовательности

13

Иа

Действующее значение напряжения фазы А

14

Ив

Действующее значение напряжения фазы B

15

Ис

Действующее значение напряжения фазы C

№ п.п.

Обозначение параметра

Измеряемый параметр

Примечание

16

Uo

Действующее значение напряжения нулевой последовательности

17

Pa

Активная мощность по фазе А

18

Pb

Активная мощность по фазе В

19

Pc

Активная мощность по фазе С

20

Qa

Реактивная мощность по фазе А

21

Qb

Реактивная мощность по фазе В

22

Qc

Реактивная мощность по фазе С

23

Sa

Полная мощность по фазе А

24

Sb

Полная мощность по фазе В

25

Sc

Полная мощность по фазе С

32

*cos фА

cos фА = РА/ Sa - коэффициент мощности фазы А

33

*cos фВ

cos фВ = РВ/ Sb - коэффициент мощности фазы В

34

*cos фС

cos фС = РС/ Sc - коэффициент мощности фазы С

1

Ia

Действующее значение тока фазы А

Двухэлементная трехпроводная схема подключения

2

Ic

Действующее значение тока фазы С

3

Uab

Действующее значение междуфазного напряжения А-В

4

Ubc

Действующее значение междуфазного напряжения В-С

5

Uca

Действующее значение междуфазного напряжения С-А

6

p

Активная мощность трехфазной системы

7

q

Реактивная мощность трехфазной системы

8

s

Полная мощность трехфазной системы

9

/

Частота сети

10

*cos ф

cos ф= Р/ S - коэффициент мощности

35

DI

Состояние дискретных входов по группам

36

DO

Состояние реле по группам

37

Uab

Действующее значение междуфазного напряжения А-В

Для аналоговых выходов в диапазоне от 0 до 120 % номинального значения

38

Ubc

Действующее значение междуфазного напряжения В-С

39

Uca

Действующее значение междуфазного напряжения С-А

40

Ua

Действующее значение напряжения фазы А

41

Ub

Действующее значение напряжения фазы В

42

Uc

Действующее значение напряжения фазы С

43

uab

Действующее значение междуфазного напряжения А-В

Для аналоговых выходов в диапазоне от 80 до 120 % номинального значения

44

ubc

Действующее значение междуфазного напряжения В-С

45

uca

Действующее значение междуфазного напряжения С-А

№ п.п.

Обозначение параметра

Измеряемый параметр

Примечание

46

UA

Действующее значение напряжения фазы A

47

UB

Действующее значение напряжения фазы B

48

UC

Действующее значение напряжения фазы C

Примечания

1    Номинальному значению измеряемых параметров, кроме коэффициента мощности и частоты, соответствует показание монитора ПЭВМ 20000 единиц. Номинальному значению коэффициента мощности cos ф=1 соответствует показание монитора ПЭВМ 1000 единиц. Номинальному значению частоты сети (f=50 Гц) соответствует показание монитора ПЭВМ 50000 единиц.

2    * - параметр вычисляется.

3    Параметры № п.п. 40 - 42, 46 - 48 только для трехэлементной четырехпроводной схемы подключения

Пределы допускаемой основной погрешности, выраженной в виде приведенной погрешности, в процентах от нормирующего значения, равны:

-    ±0,5 при измерении мощности, действующего значения напряжения нулевой последовательности и действующего значения тока нулевой последовательности по всем выходам;

-    ±0,2 при измерении действующих значений фазных токов и напряжений, междуфазных напряжений по выходам RS-485;

-    ±0,5 при измерении действующих значений фазных токов и напряжений, междуфазных напряжений по аналоговым выходам и ОУ;

-    ±0,05 по всем выходам при измерении частоты в диапазоне изменения фазного напряжения преобразуемого входного сигнала от 0,1иф.н до 1,2иф.н.

Нормирующее значение в дальнейшем - Анорм.

Питание приборов определяется потребителем при заказе и может осуществляться по одному из следующих вариантов:

-а) от источника напряжения переменного тока 220 В частотой 50 Гц;

-б) от источника напряжения переменного тока с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока с номинальным значением 220 В;

-в) от источника напряжения постоянного тока с номинальным значением 24 В;

-г) от измерительной цепи напряжением от 80 до 120 В (номинальное напряжение

100 В).

Рабочие условия применения: температура окружающего воздуха от минус 40 °С до плюс 55 °С, относительная влажность воздуха до 90 % при 30 °С.

Мощность, потребляемая приборами от цепи входного сигнала при номинальных значениях преобразуемых входных сигналов, не превышает:

-    для каждой последовательной цепи - 0,2 В А;

-    для параллельных цепей с питанием от измерительной цепи - 0,2 В-А от фазы В,

9 ВА для ЦП 9010У и 6,0 В-А для ЦП 9010 от фаз А и С;

-    для каждой параллельной цепи приборов с питанием от внешнего источника -

0,2 В-А.

Мощность, потребляемая от внешнего источника, не более 6 В-А для ЦП 9010 и 9 В-А для ЦП 9010У.

Габаритные размеры ЦП 9010 не более 125х110х132 мм, ЦП 9010У не более 120^120x148 мм.

Масса приборов не более 1,2 кг.

Средняя наработка на отказ - 32000 ч.

Средний срок службы - 12 лет.

Знак утверждения типа

наносится фотохимическим способом на лицевую панель прибора, а также типографским способом на титульный лист руководства по эксплуатации и паспорт.

Комплектность

Таблица 3 - Комплектность

№ п/п

Наименование изделия

Кол-во

1

Прибор

1 шт.

2

Паспорт

1 экз.

3

Руководство по эксплуатации

1 экз.

4

Методика поверки

1 экз.

5

Компакт-диск с демонстрационным программным обеспечением

1 экз.

6

Коробка упаковочная

1 шт.

Руководство по эксплуатации, методика поверки и компакт-диск поставляются по 1 экз. на 3 прибора (при поставке в один адрес).

Поверка

осуществляется по документу МРБ МП.1993-2010 «Преобразователи измерительные цифровые многофункциональные ЦП 9010. Методика поверки», утвержденному РУП «Витебский ЦСМС» 28.01.2010 г.

Таблица 4 - Перечень основных средств, применяемых при поверке

Наименование

Г осреестр №

Установка поверочная универсальная УППУ-МЭ3.1; выходной ток от 0,001 до 50А; выходное напряжение (фазное) от 0,01 до 242 В

29123-05

Генератор сигналов низкочастотный прецизионный Г3-110 Диапазон частот 0,01 Гц - 2 МГц (с дискретностью через 0,01 Гц), пределы допускаемой основной погрешности установки частоты ±3*10-7 f Гц

5460-76

Сведения о методах измерений

приведены в документе МРБ МП.1993-2010 «Преобразователи измерительные цифровые многофункциональные ЦП 9010. Методика поверки».

Нормативные и технические документы, устанавливающие требования к преобразователям измерительным цифровым многофункциональным ЦП 9010

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ТУ BY 300521831.042-2010 «Преобразователи измерительные цифровые многофункциональные ЦП 9010. Технические условия»;

МРБ МП.1993-2010 «Преобразователи измерительные цифровые многофункциональные ЦП 9010. Методика поверки».

43989-15
Номер в ГРСИ РФ:
43989-15
Производитель / заявитель:
ООО "Энерго-Союз", Беларусь, г.Витебск
Год регистрации:
2015
Cрок действия реестра:
25.11.2021
