Преобразователи измерительные цифровые активной и реактивной мощности трехфазного тока ЦЛ9249, 44057-13

Назначение

Преобразователи измерительные цифровые активной и реактивной мощности трехфазного тока ЦЛ 9249 (далее - преобразователи) предназначены для линейного преобразования входного сигнала в унифицированные выходные сигналы постоянного тока, пропорциональные измеренным активным и реактивным мощностям, измерения и отображения результатов измерений на отсчетном устройстве (ОУ) с учетом коэффициента трансформации первичных цепей и передачи результатов измерений с использованием порта RS-485.

Описание

Преобразователи предназначены для включения непосредственно или через измерительные трансформаторы тока и напряжения.

Преобразователи могут применяться для контроля активной и реактивной мощности трехфазных трехпроводных цепей в электрических установках, для комплексной автоматизации объектов электроэнергетики различных отраслей промышленности.

Наличие встроенных реле позволяет осуществлять коммутацию внешних цепей при принижении или превышении входным сигналом установленного порога срабатывания.

Наличие аналогового выхода, выхода RS-485 и встроенных реле определяется потребителем и указывается в заказе.

Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS, режим RTU.

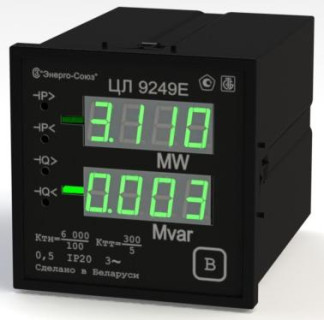

Преобразователи конструктивно состоят из следующих основных узлов: основания, кожуха, лицевой панели, крышки, закрывающей расположенные на основании клеммы, платы обработки, платы индикации, платы питания, платы реле.

На плате индикации размещены четыре светодиода индикации превышения или принижения входным сигналом установленного порога срабатывания (для преобразователей, в которых присутствуют реле), и два ОУ. На одном ОУ индицируется измеренное значение активной мощности, а на втором - реактивной мощности.

Основание с клеммами, крышка, кожух, лицевая панель выполнены из изоляционного материала.

Крепление на щите осуществляется при помощи двух скоб, поставляемых вместе с преобразователем.

По заказу потребителя преобразователи могут быть изготовлены в конструктивном исполнении Е или конструктивном исполнении Р, отличающимся габаритными размерами.

Программное обеспечение

Программное обеспечение (ПО) преобразователей включает в себя:

-    внутреннее ПО,

-    демонстрационное ПО отображения основных параметров преобразователя.;

Внутреннее программное обеспечение, которое является метрологически

значимым, не может быть изменено без вскрытия прибора. Для него не предусмотрена возможность просмотра номера версии. Уровень защиты от непреднамеренных и преднамеренных изменений - «А» по МИ3286-2010.

Внешнее ПО, поставляемое в комплекте, является демонстрационным и предназначено для проверки заказчиком работоспособности прибора. Оно не имеет защиты паролем или иным способом. Уровень защиты внешнего ПО от непреднамеренных и преднамеренных изменений - «В» по МИ3286-2010.

Идентификационные данные внешнего программного обеспечения приведены в таблице 1.

Метрологические характеристики преобразователей определены с использованием внутреннего ПО.

Таблица 1. Идентификационные данные внешнего программного обеспечения

Технические характеристики

По заказу потребителя приборы могут быть изготовлены с параметрами преобразуемого сигнала, приведенными в таблице 2.

Таблица 2 Диапазоны изменения преобразуемого входного сигнала преобразователей

Диапазон изменения преобразуемого входного сигнала указывается потребителем при заказе.

Таблица 3 - Диапазоны изменения выходного аналогового сигнала, диапазон изменения сопротивления нагрузки, диапазон изменения коэффициента мощности для преобразователей, имеющих аналоговый выход_

Класс точности приборов - 0,5.

Пределы допускаемой основной приведенной погрешности от нормирующего значения (Анорм) равны ±0,5%.

При определении основной погрешности по выходу RS-485 Анорм = 5 000 единиц.

По выходу ОУ нормирующее значение определяется по формуле:

Анорм = 1Н-иН-Ктт-КтН-Уз,    (1)

где Ктт, Ктн -коэффициенты трансформации измерительных трансформаторов тока и напряжения, включенных на входе преобразователя, определяемые по формуле:

Ктт (Ктн) = Ii (Ui) / I2 (U2),    (2)

где Ii (Ui) - номинальное значение тока (напряжения) первичной цепи измерительного трансформатора;

I2 (U2) - номинальное значение тока (напряжения) вторичной цепи измерительного трансформатора.

При непосредственном включении Ктт (Ктн) = 1.

Нормирующее значение по аналоговому выходу равно верхнему пределу диапазона изменения выходного аналогового сигнала.

Питание преобразователей определяется потребителем при заказе и осуществляется по одному из следующих вариантов:

а)    от источника напряжения переменного тока 220 В ± 10 % частотой 50 Гц;

б)    от источника напряжения переменного тока от 85 до 264 В (номинальное значение напряжения 220 В) частотой 50 Гц или от источника напряжения переменного тока от 120 до 264 В ( номинальное значение напряжения 220 В);

в)    от источника напряжения постоянного тока от 18 до 36 В (номинальное значение напряжения 24 В);

г) от измерительной цепи напряжением от 75 до 125 В (номинальное значение напряжения 100 В).

таблица 4 Мощность, потребляемая преобразователями при номинальных значениях преобразуемых выходных сигналов, в зависимости от принятого варианта питания

Мощность, потребляемая преобразователем от внешнего источника питания, В • А, не более - 6,0.

Рабочие условия применения:

-    температура окружающей среды    от минус 40 до плюс 50 °С;

-    относительная влажность    до 80 % при 25 °С;

-    атмосферное давление    от 84 до 106,7 кПа.

Габаритные размеры, мм, не более:

а)    исполнение Е

96х110х137;

120х120х180.

1,5.

32 000.

12.

б)    исполнение Р Масса, кг, не более

Средняя наработка на отказ, ч, не менее Средний срок службы, лет, не менее

Знак утверждения типа

Знак утверждения типа наносится фотохимическим способом на лицевую панель преобразователя, а также типографским способом на титульный лист руководства по эксплуатации и паспорт.

Комплектность

В комплект поставки входит:

-    преобразователь ЦЛ 9249 согласно заказу;

-    паспорт;

-    CD-диск с демонстрационным программным обеспечением;

-    Руководство по эксплуатации;

-    методика поверки;

-    коробка упаковочная.

Поверка

осуществляется по документу МРБ МП.1992-2010 «Преобразователи измерительные цифровые активной и реактивной мощности трехфазного тока ЦЛ 9249. Методика поверки», утвержденному РУП «Витебский ЦСМС» 28.01.2010 г.

Перечень основного поверочного оборудования:

-    установка для поверки счетчиков электрической энергии К68001; напряжение 0-380 В, ток 0-10 А;

-    вольтметр В7-65, диапазон измерения напряжения от 0 до 300 В; пределы основной погрешности ± 0,03 %;

-    вольтметр Д5055, диапазон измерения напряжения от 0 до 600 В, кл. т. 0,1;

-    амперметр Д5054, диапазон измерения тока от 0 до 5 А, кл. т. 0,1;

-    ваттметр Д5106, кл. т. 0,1;

-    катушка электрического сопротивления Р331, Ялом=100 Ом, кл. т. 0,01;

-    магазин сопротивления Р33, величина сопротивления от 0,1 до 99999,9 Ом; кл. т. 0,2.

Сведения о методах измерений

приведены в документе «Преобразователи измерительные цифровые активной и реактивной мощности трехфазного тока ЦЛ 9249. Руководство по эксплуатации» УИМЯ.411600.061 РЭ.

Нормативные и технические документы, устанавливающие требования к преобразователям измерительным цифровым активной и реактивной мощности трехфазного тока ЦЛ 9249

ГОСТ 22261-94 ЕССП. Средства измерений электрических и магнитных величин.

Общие технические условия.

ТУ BY 300521831.061-2009 Преобразователи измерительные цифровые активной и реактивной мощности трехфазного тока ЦЛ 9249. Технические условия

Рекомендации к применению

- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
