Преобразователи измерительные цифровые переменного тока ЦА9254, 44058-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Преобразователи измерительные цифровые переменного тока ЦА 9254 Назначение средства измерений

Преобразователи измерительные цифровые переменного тока ЦА 9254 (далее -приборы) предназначены для линейного преобразования входного сигнала в унифицированный выходной сигнал постоянного тока, измерения и отображения результатов измерений на отсчетном устройстве (ОУ) с учетом коэффициента трансформации первичных цепей и передачи результатов измерений с использованием порта RS-485.

Описание

Приборы предназначены для включения непосредственно или через измерительные трансформаторы тока.

Приборы не предназначены для установки и эксплуатации во взрывоопасных и пожароопасных зонах.

Приборы могут применяться для комплексной автоматизации объектов электроэнергетики различных отраслей промышленности.

Наличие двух встроенных реле позволяет осуществлять коммутацию внешних цепей при принижении или превышении входным сигналом установленного порога срабатывания.

Наличие аналогового выхода, выхода RS-485 и встроенных реле определяется потребителем и указывается в заказе.

Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS, режим RTU.

Приборы состоят из следующих основных узлов: основания, кожуха, лицевой панели, крышки, закрывающей расположенные на основании клеммы, платы обработки, платы индикации, платы питания, платы реле.

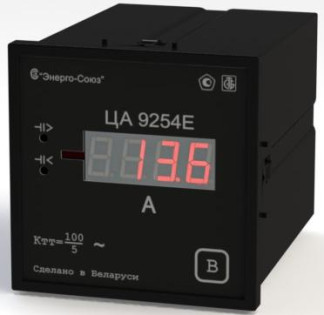

На лицевой панели расположено отсчетное устройство ОУ.

Основание с клеммами, крышка, кожух, лицевая панель выполнены из изоляционного материала.

Крепление на щите осуществляется при помощи двух скоб, поставляемых вместе с прибором.

По заказу потребителя приборы могут быть изготовлены в конструктивном исполнении Е или конструктивном исполнении Р, отличающихся габаритными размерами.

Приборы обеспечивают программируемый выбор индицируемого на ОУ значения тока, соответствующего номинальному значению входного сигнала для приборов с непосредственным включением или номинальному значению первичного тока измерительного трансформатора для приборов с включением через измерительный трансформатор.

Программное обеспечение

Программное обеспечение (ПО) преобразователей включает в себя:

-    внутреннее ПО,

-    демонстрационное ПО отображения основных параметров преобразователя.; Внутреннее программное обеспечение, которое является метрологически

значимым, не может быть изменено без вскрытия прибора. Для него не предусмотрена возможность просмотра номера версии. Уровень защиты от непреднамеренных и преднамеренных изменений - «А» по МИ3286-2010.

Внешнее ПО, поставляемое в комплекте, является демонстрационным и предназначено для проверки заказчиком работоспособности прибора. Оно не имеет защиты паролем или иным способом. Уровень защиты внешнего ПО от непреднамеренных и преднамеренных изменений - «В» по МИ3286-2010

Метрологические характеристики преобразователей определены с использованием внутреннего ПО.

Идентификационные данные внешнего программного обеспечения приведены в таблице 1.

Таблица 1. Идентификационные данные внешнего программного обеспечения

Технические характеристики

По заказу потребителя приборы могут быть изготовлены с параметрами преобразуемого сигнала, приведенными в таблице 2.

Диапазон изменения преобразуемого входного сигнала указывается потребителем при заказе.

Таблица 3 - Диапазоны изменения выходного сигнала, диапазоны изменения сопротивления нагрузки для приборов, имеющих аналоговый выход

Диапазон изменения выходного сигнала указывается потребителем при заказе.

Класс точности приборов - 0,5.

Пределы допускаемой основной приведенной погрешности от нормирующего значения (Анорм) равны ±0,5%.

При определении основной приведенной погрешности по аналоговому выходу Анорм соответствует верхнему пределу диапазона изменения выходного аналогового сигнала.

При непосредственном включении Анорм по ОУ равно номинальному значению преобразуемого входного сигнала 1н, указанному в таблице 2.

При включении через измерительные трансформаторы Анорм по ОУ определяется как произведение номинального значения преобразуемого входного сигнала 1н и коэффициента Kti, равного отношению номинального значения первичного тока измерительного трансформатора к номинальному значению вторичного тока измерительного трансформатора.

При определении основной погрешности по выходу RS-485 Анорм = 5 000 единиц. Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальной (20 °С) до любой температуры в пределах рабочих условий применения на каждые 10 °С, не превышают ±0,25%.

Пределы допускаемой дополнительной погрешности, вызванной изменением напряжения питания от номинального до минимального и максимального значений, не превышают ±0,25%.

Пределы допускаемой дополнительной погрешности, вызванной влиянием внешнего однородного переменного магнитного поля с магнитной индукцией 0,5 мТл при самом неблагоприятном направлении и фазе магнитного поля, не превышают ±0,25%.

Приборы в течении 2 часов выдерживают перегрузку входным током, равным 120 % от номинального значения.

Питание приборов определяется потребителем при заказе и осуществляется по одному из следующих вариантов:

а)    от источника напряжения переменного тока 220В ± 10 % частотой 50 Гц;

б)    от источника напряжения переменного тока от 85 до 264 В (номинальное значение напряжения 220 В) частотой 50 Гц или от источника напряжения постоянного тока от 120 до 264 В (номинальное значение напряжения 220 В);

в)    от источника напряжения постоянного тока от 18 до 36 В (номинальное значение напряжения 24 В);

г)    от измерительной цепи напряжением от 75 до 125 В (номинальное значение напряжения 100 В).

Мощность, потребляемая приборами от цепи питания при номинальных значениях преобразуемых входных сигналов, В-А, не более    6.

Мощность, потребляемая приборами от измерительной цепи при номинальных значениях входных сигналов, В • А, не более    0,5.

Рабочие условия применения:

-    температура окружающей среды

-    относительная влажность

-    атмосферное давление от минус 40 до плюс 50 °С; до 80 % при 25 °С; от 84 до 106,7 кПа.

Габаритные размеры, мм, не более:

а)    исполнение Е

96х110х137;

120х120х180.

б)    исполнение Р

Масса, кг, не более    1,0.

Средняя наработка на отказ, ч, не менее    32 000.

Средний срок службы, лет, не менее    10.

Знак утверждения типа

Знак утверждения типа наносится фотохимическим способом на лицевую панель преобразователя, а также типографским способом на титульный лист руководства по эксплуатации и паспорт.

Комплектность

В комплект поставки входит:

-    преобразователь ЦА 9254 согласно заказу;

-    паспорт;

-    Руководство по эксплуатации;

-    методика поверки;

-    CD-диск с демонстрационным программным обеспечением;

-    коробка упаковочная.

Поверка

осуществляется по документу МРБ МП.1974-2009 «Преобразователи измерительные цифровые переменного тока ЦА 9254 и напряжения переменного тока ЦВ 9255. Методика поверки», утвержденному РУП «Витебский ЦСМС» 01.12.2009 г.

Перечень основного поверочного оборудования:

-    установка для поверки счетчиков электрической энергии К68001; напряжение 0-380 В, ток 0-10 А;

-    вольтметр В7-65, диапазон измерения напряжения от 0 до 300 В; пределы основной погрешности ± 0,03 %;

-    амперметр Д5054, диапазон измерения напряжения от 0 до 5 А, кл. т. 0,1;

-    катушка электрического сопротивления Р331, Ялом=100 Ом, кл. т. 0,01;

-    магазин сопротивления Р33, величина сопротивления от 0,1 до 99999,9 Ом; кл. т. 0,2.

Сведения о методах измерений

приведены в документе «Преобразователи измерительные цифровые переменного тока ЦА 9254 и напряжения переменного тока ЦВ 9255. Руководство по эксплуатации» УИМЯ.411600.054 РЭ.

Нормативные и технические документы, устанавливающие требования к преобразователям измерительным цифровым переменного тока ЦА 9254

ГОСТ 22261-94 ЕССП. Средства измерений электрических и магнитных величин.

Общие технические условия.

ТУ BY 300521831.054-2009 Преобразователи измерительные цифровые переменного тока ЦА 9254 и напряжения переменного тока ЦВ 9255. Технические условия

Рекомендации к применению

- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
