| Номер в госреестре | 44058-18 |
| Наименование СИ | Преобразователи измерительные цифровые переменного тока |
| Обозначение типа СИ | ЦА9254 |
| Изготовитель | ООО "Энерго-Союз", Беларусь, г.Витебск |
| Год регистрации | 2018 |
| Срок свидетельства | 29.09.2021 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные цифровые переменного тока ЦА 9254 (далее -преобразователи) предназначены для линейного преобразования входного сигнала в унифицированный выходной сигнал постоянного тока, измерения и отображения результатов измерения на отсчетном устройстве с учетом коэффициента трансформации первичных цепей и передачи результатов измерения с использованием порта RS-485. Преобразователи предназначены для включения непосредственно или через измерительные трансформаторы тока.
Наличие двух встроенных реле позволяет осуществлять коммутацию внешних цепей при принижении или превышении входным сигналом установленного порога срабатывания.
Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS, режим RTU.
Преобразователи конструктивно состоят из следующих основных узлов: основания, кожуха, лицевой панели, крышки, закрывающей расположенные на основании клеммы, платы обработки, платы индикации, платы питания, платы реле. На лицевой панели расположено отсчетное устройство.
Основание с клеммами, крышка, кожух, лицевая панель выполнены из изоляционного материала.
Крепление на щите осуществляется с помощью двух скоб, поставляемых вместе с преобразователем.
Преобразователи могут применяться для комплексной автоматизации объектов электроэнергетики различных отраслей промышленности
Наличие аналогового выхода, выхода RS-485 и встроенных реле определяется потребителем и указывается при заказе. Также по заказу потребителя преобразователи могут быть изготовлены в конструктивном исполнении Е или конструктивном исполнении Р, отличающимися габаритными размерами.

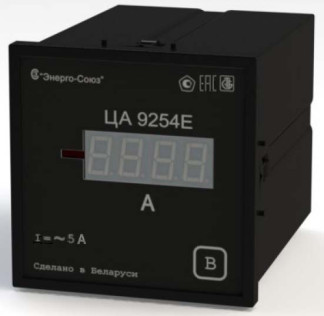

Общий вид преобразователей представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа и указание мест для нанесения знака поверки средств измерений и гарантийной наклейки на преобразователи приведены на рисунках 2 и 3.
X ^акле^ка<(^~аРантия>>
Рисунок 3 - Место нанесения гарантийной наклейки на боковой панели преобразователя
отсутствует.
Метрологичекие характеристики приведены в таблицах 1-3.
Таблица 1 - Диапазон изменения преобразуемого входного сигнала
| Тип | Диапазон измерения преобразуемого входного сигнала, А | Номинальное значение преобразуемого входного сигнала!н, А | Частота, Гц |
| ЦА 9254 | от 0 до 0,5 | 0,5 | |
| от 0 до 1,0 | 1,0 | от 45 до 55 | |
| от 0 до 2,5 | 2,5 | ||
| от 0 до 5,0 | 5,0 |
Таблица 2 - Диапазон изменения выходного аналогового сигнала, диапазон изменения сопротивления нагрузки для преобразователей, имеющих аналоговый выход_
| Диапазон изменения выходного сигнала, мА | Диапазон сопротивления нагрузки, кОм |
| от 0 до 5,0 | от 0 до 3,0 |
| от 4,0 до 20,0 | от 0 до 0,5 |
Таблица 3 - Основные метрологические характеристики
| Наименование характеристики | Значение |
| Класс точности по ГОСТ 8.401-80 | 0,5 |
| Пределы допускаемой основной приведенной погрешности от нормирующего значения Анор, % | ± 0,5 |
| Основная погрешность определяемая по выходу RS-485 Анорм, ед. | 5000 |
Продолжение таблицы 3_
Примечание:
При определении основной погрешности по аналоговому выходу Анорм равно верхнему пределу диапазона изменения выходного аналогового сигнала.
При непосредственном включении Анорм по отсчетному устройству равно номинальному значению преобразуемого входного сигнала !н, указанному в таблице 1.
При включении через измерительные трансформаторы Анорм по отсчетному устройству определяется как произведение номинального значения преобразуемого входного сигнала !н и коэффициента Кп , равного отношению номинального значения первичного тока измерительного трансформатора к номинальному значению вторичного тока измерительного трансформатора._
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочая температура окружающего воздуха, °С | от -10 до +50 |
| Относительная влажность окружающего воздуха при температуре +25 °С, %, не более | 80 |
| Напряжение питающей сети, В: - от источника напряжения переменного тока частотой 50 Гц; - от источника напряжения переменного тока (номинальное значение 220 В) частотой 50 Гц; -от источника напряжения постоянного тока (номинальное значение 220 В); - от источника напряжения постоянного тока (номинальное значение 24 В) | от 198 до 242 от 85 до 264 от 120 до 370 от 18 до 36 |
| Мощность, потребляемая от измерительной цепи при номинальных значениях входных сигналов, В-А, не более | 0,5 |
| Мощность, потребляемая от цепи питания при номинальных значениях входных сигналов, ВА, не более | 6,0 |
| Габаритные размеры (высотахширинахглубина), мм, не более: - для исполнения Е; - для исполнения Р | 98x98x138 120x120x138 |
| Масса, кг, не более | 1,0 |
| Средняя наработка на отказ, ч, не менее | 32000 |
| Средний срок службы, лет, не менее | 10 |
наносится фотохимическим способом на лицевую панель преобразователя, а также типографским способом на титульный лист руководства по эксплуатации и паспорт.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователи измерительные цифровые переменного тока ЦА 9254 (модификация по заказу) | УИМЯ.411600.053 | 1 |
| Паспорт | УИМЯ.411600.053 ПС | 1 |
| Руководство по эксплуатации | УИМЯ.411600.054 РЭ | 1* |
| Методика поверки | МРБ МП.1974-2009 | 1* |
| CD-диск с демонстрационным программным обеспечением | 1 | |
| Коробка упаковочная | - | 1 |
| * - руководство по эксплуатации и методика поверки поставляются по 1 экз. на 3 преобразователя | ||
осуществляется по документу МРБ МП.1974-2009 «Преобразователи измерительные цифровые переменного тока ЦА 9254 и напряжения переменного тока ЦВ 9255. Методика поверки», утвержденному РУП «Витебский ЦСМО> 01.12.2009 г.
Основные средства поверки:
мегаомметр Е6-16 (регистрационный номер в Федеральном информационном фонде 61977-15);
установка для поверки счетчиков электрической энергии К68001 (регистрационный номер в Федеральном информационном фонде 10075-85);
вольтметр В7-65 (регистрационный номер в Федеральном информационном фонде 20250-06);
вольтметр Д5055 (регистрационный номер в Федеральном информационном фонде 5922-77); амперметр Д5054 (регистрационный номер в Федеральном информационном фонде
5921-77);
магазин сопротивлений Р33 (регистрационный номер в Федеральном информационном фонде 1321-60);
катушка сопротивления образцовая Р331 номиналом 100 Ом (регистрационный номер в Федеральном информационном фонде 1162-58).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде поверительного клейма-наклейки на лицевую поверхность преобразователя и в виде печати в паспорт или в свидетельство о поверке преобразователя.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ BY 300521831.054-2009 Преобразователи измерительные цифровые переменного тока ЦА 9254 и напряжения переменного тока ЦВ 9255
