| Номер в госреестре | 44109-20 |
| Наименование СИ | Преобразователи измерительные |
| Обозначение типа СИ | PTU300 |
| Изготовитель | Vaisala Oyj, Финляндия |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные PTU300 (далее - преобразователи PTU300) предназначены для автоматических измерений атмосферного давления, температуры воздуха, относительной влажности воздуха.
Принцип действия преобразователей PTU300 основан на измерении преобразователями метеорологических параметров.
После измерений метеорологические параметры преобразовываются в цифровой код процессором, передаются по линии связи и отображаются на дисплее преобразователя.
Конструктивно преобразователи PTU300 состоят из корпуса, встроенных преобразователей атмосферного давления, температуры и относительной влажности воздуха, процессора, контроллеров.
В качестве первичных преобразователей давления в преобразователях РТиЗОО используются разработанные фирмой «Vaisala Oyj» кремниевые емкостные преобразователи абсолютного давления типа BAROCAP®. Обработка выходной характеристики и учет температурных зависимостей осуществляется встроенным контроллером с энергонезависимой памятью на основе многоточечной калибровки.
В качестве первичных преобразователей влажности в преобразователях РТиЗОО используются разработанные фирмой «Vaisala Oyj» емкостные преобразователи относительной влажности типа HUMICAP®.
В качестве первичных преобразователей температуры в преобразователях РТиЗ 00 используются термометры сопротивления Pt100.
Преобразователи PTU300 производят измерения при изменении емкостей преобразователей влажности и атмосферного давления и изменении сопротивления преобразователей температуры Pt100 в электрические сигналы, которые преобразуются в цифровую форму с помощью контроллеров и встроенного программного обеспечение (ПО «РТиЗ00») и отображаются на дисплее преобразователей РТиЗ00 и/или передаются по линии связи на ПК.
Преобразователи PTU300 со встроенным программным обеспечением (ПО «PTU300») по алгоритмам фирмы «Vaisala Oyj», исходя из измеренных значений, производят расчеты дополнительных параметров, таких как тренд атмосферного давления, температура точки росы.
Преобразователи PTU300 выпускаются в трех модификациях: PTU300A, PTU300B50, PTU300B500. Модификации преобразователей PTU300 отличаются диапазонами и погрешностями измерений атмосферного давления.
Преобразователи PTU300 работают непрерывно или по запросу. При использовании в составе метеорологических систем для работы в компьютерной сети преобразователи РТиЗ00 имеют последовательный интерфейс RS-232, RS-422, RS-485. Дистанция передачи информации при использовании: RS-232 - до 15 м, RS-422, RS-485 - 1200 м.
Общий вид преобразователей PTU300 представлен на рисунке 1. Пломбировка от несанкционированного доступа не предусмотрена. Общий вид идентификационной наклейки на корпусе преобразователей PTU300 представлен на рисунке 2

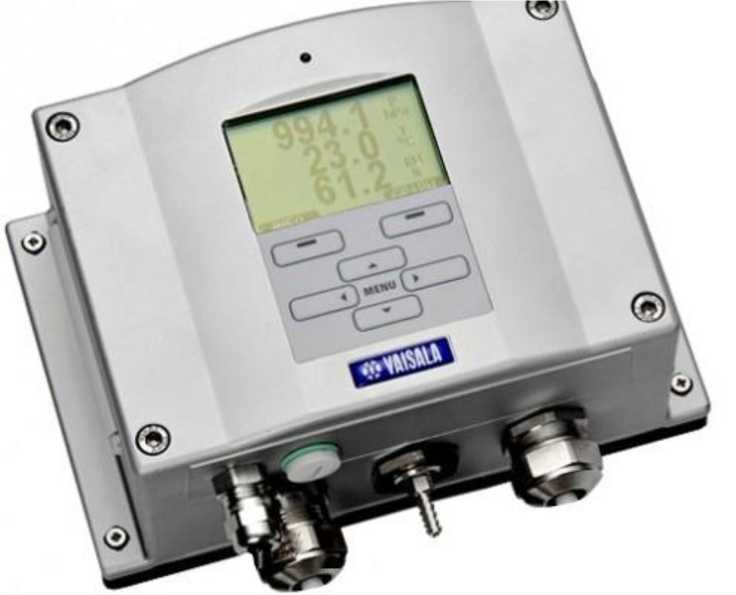

Рисунок 1 - Общий вид преобразователей PTU300
ORDER CODE 12A01A1BCPF1AOA1B1BOAOA * 2013
SUPPLY 10...35VDC.
500...1100 hPa abs
CH1:RH 0...100 %RH
CH2:T-20...60 CC CH3:P 500...1100 hPa
Serial No
J3030005
VAISALA
MADE IN FINLAND
Рисунок 2 - Общий вид маркировки на корпусе преобразователей PTU300
Преобразователи PTU300 имеют встроенное программное обеспечение «PTU300», которое обеспечивает сбор, обработку, передачу данных и расчет дополнительных параметров. Метрологические характеристики преобразователей нормированы с учётом влияния ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
_______Таблица 1 - Идентификационные данные программного обеспечения______________
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PTU300.hex |
| Номер версии (идентификационный номер) ПО | не ниже 3.74 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений атмосферного давления, гПа PTU300A PTU300B500 PTU300B50 | от 500 до 1100 от 500 до 1100 от 50 до 1100 |
продолжение таблицы 2
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа PTU300A PTU300B500 PTU300B50 | ±0,15 ±0,25 ±0,45 |
| Диапазон измерений температуры воздуха, oC | от -40 до +60 |
| Пределы допускаемой абсолютной погрешности измерений температуры, oC | ±0,2 |
| Диапазон измерений относительной влажности воздуха, % | от 0 до 98 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, %: -в диапазоне от 0 до 90 % включ.; -в диапазоне св. 90 до 98 %. | ±1,5 ±2 |
Таблица 3 -Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: -длина | 183 |
| -высота | 77 |
| -ширина | 116 |
| Электрическое питание: -напряжение постоянного тока, В | от 10 до 35 |
| -напряжение переменного тока, В | от 19 до 30 |
| -частота, Гц | от 100 до 240 50/60 |
| Потребляемая мощность, В-А, не более | 21 |
| Средняя наработка на отказ, ч | 8000 |
| Средний срок службы, лет | 8 |
| Масса, кг, не более | 2 |
| Условия эксплуатации: -температура воздуха, °C | от -40 до +60 |
наносится на титульный лист формуляра типографским методом и на корпус преобразователей PTU300 в виде наклейки.
| Наименование | Обозначение | Количество |
| Преобразователь* | PTU300A, PTU300B50, PTU300B500 | 1 шт. |
| Формуляр | - | 1 экз. |
| Методика поверки | МП 2540-0093-2020 | 1 экз. |
| *модификация по заказу | ||
осуществляется по документу МП 2540-0093-2020 «ГСИ. Преобразователи измерительные PTU300. Методика поверки. утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 29.04.2020 г.
Основные средства поверки:
Барометр образцовый переносной БОП-1М-2, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений №26469-17;
Термометр сопротивления платиновый ПТС-10М, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № 11804-99;
Генератор влажного газа эталонный САРМА, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений №77256-20;
Манометры грузопоршневые МПА, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений №77114-19.
Измерители температуры многоканальные прецизионные МИТ 8, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № 19736-11;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемого СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или в формуляр.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Приказ № 436 от 19 октября 2015 г. Министерства природных ресурсов и экологии Российской Федерации «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области гидрометеорологии и смежных с ней областях, и обязательных метрологических требований к ним, в том числе показателей точности измерений»
Приказ №2900 от 06.12.2019 г. Федерального агентства по техническому регулированию и метрологии «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне от 1-10’1 до 1-107 Па»
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация изготовителя
| Зарегистрировано поверок | 16 |
| Поверителей | 4 |
| Актуальность данных | 20.11.2024 |
