| Номер в госреестре | 44143-20 |
| Наименование СИ | Преобразователи измерительные цифровые частоты переменного тока |
| Обозначение типа СИ | ЦД 9258 |
| Изготовитель | Общество с ограниченной ответственностью "Энерго-Союз" (ООО "Энерго-Союз"), Республики Беларусь |
| Год регистрации | 2020 |
| Срок свидетельства | 31.03.2025 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные цифровые частоты переменного тока ЦД 9258 (далее по тексту - преобразователи) предназначены для линейного преобразования частоты переменного тока в унифицированный выходной сигнал постоянного тока, измерения и отображения результатов измерения на отсчетном устройстве (далее по тексту - ОУ) и передачи результатов измерений на ПЭВМ с использованием порта RS-485.
Принцип действия преобразователей основан на преобразовании частоты переменного тока в унифицированный выходной сигнал постоянного тока и преобразовании сигнала в цифровой код при помощи аналого-цифрового преобразователя (АЦП).
Связь с ПЭВМ осуществляется в соответствии с протоколом обмена данными MODBUS.
Наличие встроенных реле позволяет осуществить коммутацию внешних цепей при понижении или превышении входным сигналом установленного порога срабатывания.
Наличие аналогового выхода, выхода RS-485 и встроенных реле определяется потребителем и указывается им при заказе.
Преобразователи конструктивно состоят из следующих основных узлов: кожуха, лицевой панели, платы обработки, платы индикации, платы питания, платы клеммных колодок.
На плате индикации размещены 2 светодиода индикации превышения или принижения входным сигналом установленного порога срабатывания (для преобразователей, в которых присутствуют реле), и ОУ, на котором индицируется измеренное значение частоты.
Кожух и лицевая панель выполнены из изоляционного материала.
Крепление на щите осуществляется с помощью четырех фиксаторов.
По заказу потребителя преобразователи могут быть изготовлены в трех конструктивных исполнениях: ЦД 9258Е, ЦД 9258Р, ЦД 9258М.
Общий вид преобразователей, указание мест для нанесения знака поверки средств измерений и гарантийной наклейки на преобразователи представлены на рисунках 1, 2.

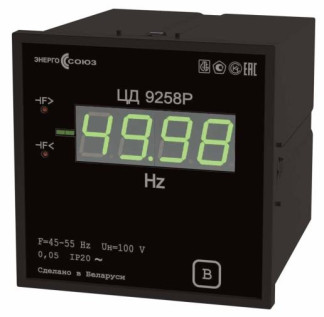

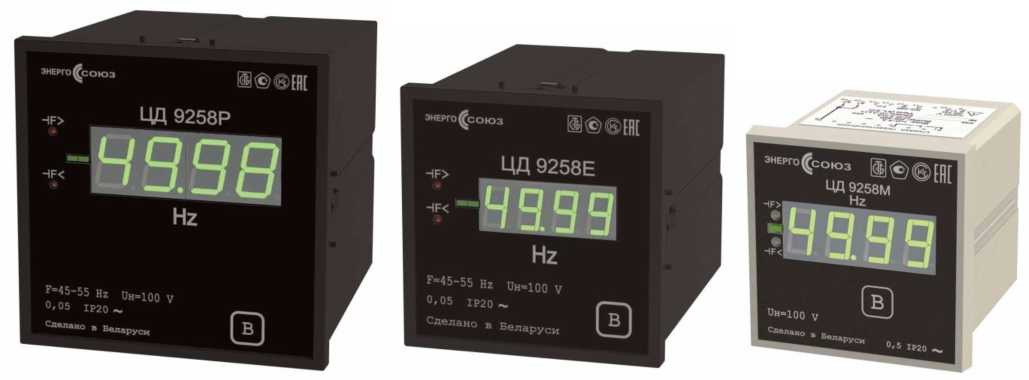

Рисунок 1 - Фотография общего вида преобразователей ЦД 9258

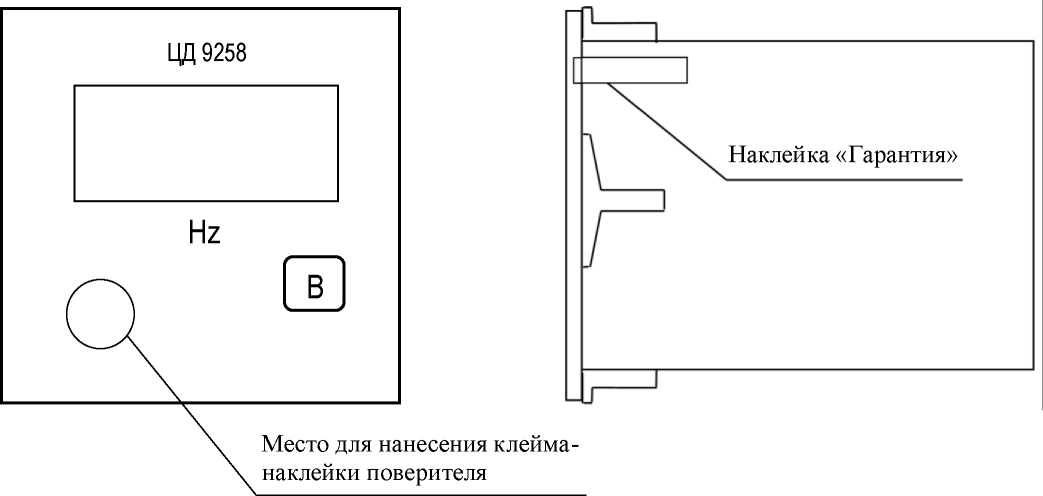

Рисунок 2 - Место нанесения знака поверки средств измерений на лицевой панели преобразователя и место нанесения гарантийной наклейки на боковой панели преобразователя
Программное обеспечение (ПО) преобразователей встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированной настройки и вмешательства, приводящим к искажению результатов измерений.
Идентификационные данные программного обеспечения преобразователей представлены в таблице 1.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 92xx_izm_v.03 .hex |
| Номер версии (идентификационный номер) ПО | не ниже 03 |
| Цифровой идентификатор ПО | 3a35557d12487f15b29f723fc7c8d991 |
| Другие идентификационные данные | MD5 |
Диапазон изменения напряжения входного сигнала, номинальное значение напряжения входного сигнала, диапазон измерения частоты преобразуемого входного сигнала преобразователя указаны в таблице 2.
Таблица 2 - Диапазон изменения преобразуемого входного сигнала
| Диапазон изменения напряжения входного сигнала, В | Номинальное напряжения входного сигнала, В | Диапазон измерения частоты входного сигнала, Гц | Номинальное значение частоты преобразуемого входного сигнала, Гц |
| 75 - 125 | 100 | 45 - 55 | 50 |
| 187 - 242 | 220 |
Таблица 3 - Диапазон изменения выходного аналогового сигнала, диапазон изменения
сопротивления нагрузки для преобразователей, имеющих аналоговый выход__________________
| Диапазон изменения выходного сигнала, мА | Диапазон сопротивления нагрузки, кОм |
| от 0 до 5,0 | от 0 до 3,0 |
| от 4,0 до 20,0 | от 0 до 0,5 |
Таблица 4 - Основные метрологические характеристики
| Наименование характеристики | Значение |
| Класс точности по ГОСТ 8.401-80 | 0,05 |
| Пределы допускаемой основной приведенной погрешности от нормирующего значения Анорм, % | ± 0,05 |
| Пределы допускаемой приведенной дополнительной погрешности, вызванная изменением температуры окружающей среды на 10 °С, % от нормирующего значения Анор | ± 0,05 |
| Нормирующее значение Анорм - по аналоговому выходу и по выходу ОУ, Гц - по выходу RS-485, ед | 50 50000 |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питающей сети, В: - от источника напряжения переменного тока частотой 50 Гц; - от источника напряжения переменного тока (номинальное значение 220 В) частотой 50 Гц; - от источника напряжения постоянного тока (номинальное значение 220 В); - от источника напряжения постоянного тока (номинальное значение 24 В) - от измерительной цепи (номинальное значение 100 В) | от 198 до 242 от 85 до 264 от 120 до 300 от 18 до 36 от 75 до 125 |
| Мощность, потребляемая от измерительной цепи при номинальных значениях входных сигналов, В^А, не более | 0,5 |
| Мощность, потребляемая от цепи питания при номинальных значениях входных сигналов, 1ГА, | 6,0 |
| Наименование характеристики | Значение |
| не более | |
| Габаритные размеры (Д*Ш*В), мм, не более: - для исполнения Е; - для исполнения Р; - для исполнения М | 98x98x138 120x120x138 72x72x90 |
| Масса, кг, не более | 1,0 |
| Условия эксплуатации: - температуры окружающей среды, °С - относительная влажность при +25 °С, % - атмосферное давление, кПа | от -40 до +50 80 от 84,0 до 106,7 |
| Нормальные климатические условия: - температуры окружающей среды, °С - относительная влажность при +25 °С, % - атмосферное давление, кПа | 20 80 от 84,0 до 106,7 |
| Средняя наработка на отказ, ч, не менее | 32000 |
| Средний срок службы, лет, не менее | 10 |
наносится фотохимическим способом на лицевую панель преобразователя, а также типографским способом на титульный лист руководства по эксплуатации и паспорт.
Комплектность поставки соответствует таблице 6.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователи измерительные цифровые частоты переменного тока ЦД 9258 (модификация по заказу) | УИМЯ.411600.058 | 1 |
| Паспорт | УИМЯ.411600.058 ПС | 1 |
| Руководство по эксплуатации | УИМЯ.411600.058 РЭ | 1 |
| Методика поверки | МРБ МП.1991-2010 | 1 |
| CD-диск с демонстрационным программным обеспечением | — | 1 |
| Коробка упаковочная | УИМЯ.743832.002 | 1 |
| Примечание: при поставке партии преобразователей в один адрес прилагается один экземпляр руководства по эксплуатации и методики поверки на 3 преобразователя | ||
осуществляется по документу МРБ МП.1991-2010 «Преобразователи измерительные цифровые частоты переменного тока ЦД 9258. Методика поверки», утвержденным РУП «Витебский ЦСМС» 28.01.2010 г. , (изменения №1 согласно извещению УИМЯ.023-2010 от 10.01.2011г., №2 согласно извещению УИМЯ.029-2016 от 30.11.2016г., №3 согласно извещению
УИМЯ.008-2020 от 27.03.2020г.).
Основные средства поверки:
Мегаомметр Е6-16, регистрационный номер в Федеральном информационном фонде (далее по тексту - рег. №) № 61977-15;
Генератор сигналов низкочастотный прецизионный Г3-110, рег. № 5460-76;
Вольтметр В7-65, рег. № 20250-06;
Компаратор напряжений Р3003М1, рег. № 7476-91;
Мера электрического сопротивления однозначная Р3030, рег. № 8238-81;
Магазин сопротивлений Р33, рег. № 1321-60.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки в виде клейма-наклейки наносится на крышку корпуса преобразователя и/или на свидетельство о поверке, знак поверки в виде оттиска клейма ставится в паспорте на преобразователь, при первичной поверке или свидетельстве о поверке, при периодической.
приведены в эксплуатационном документе.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ТУ BY 300521831.058-2009 «Преобразователи измерительные цифровые частоты переменного тока ЦД 9258. Технические условия».
ТР ТС 004/2011 «О безопасности низковольтного оборудования».
ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
