| Номер в госреестре | 44178-15 |
| Наименование СИ | Плотномеры-рефрактометры |
| Обозначение типа СИ | DM и RM |
| Изготовитель | "Mettler-Toledo AG", Швейцария |
| Год регистрации | 2015 |
| Срок свидетельства | 14.04.2020 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Плотномеры-рефрактометры серий DM и RM (далее - приборы) предназначены для измерения плотности и показателя преломления жидких сред, а также определения массовой доли сахарозы в водных и других бинарных растворах в соответствии с международной сахарной шкалой % Brix.
Плотномеры-рефрактометры имеют модификации: DM40-RХ40, DM40-RХ50, DM45 Delta Range-RХ40, DM45 Delta Range-RХ50, DM50-RХ40, DM50-RХ50, RМ40-DХ40, RМ50-DХ40, RМ40-DХ45 DeltaRange, RМ50-DХ45 DeltaRange, RМ40-DХ50, RМ50-DХ50.
Принцип измерения плотности вещества приборами основан на определении периода колебаний U-образной измерительной трубки определенного объема, вызываемых электромагнитным генератором. Под воздействием возбуждающего магнитного поля пустая измерительная трубка колеблется с собственной частотой, а при заполнении трубки измеряемой жидкостью частота колебаний меняется в зависимости от ее массы (плотности). Период колебания трубки измеряется специальным датчиком. Частота собственных колебаний трубки зависит от ее конструктивных особенностей: упругости и массы и определяется в процессе настройки при заполнении ее жидкостью с известной плотностью. Настройка прибора при измерении плотности производится по результатам измерений периода колебаний измерительной трубки по двум стандартным образцам. Результаты настройки сохраняются в памяти прибора до следующей настройки.
Принцип действия приборов в режиме измерений показателя преломления основан на явлении полного внутреннего отражения при прохождении света через границу раздела двух оптических сред с различными показателями преломления, одна из которых измерительная призма рефрактометра, а другая измеряемая жидкая среда. Проба измеряемой жидкости помещается в измерительную кювету на поверхность измерительной призмы. При освещении кюветы монохроматическим излучением образуется граница света и тени, положение которой соответствует предельному углу преломления для системы двух сред.
Положение границы света и тени, зарегистрированное фотоприемным устройством, позволяет определить показатель преломления и на его основе рассчитать массовую долю оптически активного вещества в растворе. Настройка прибора при измерении показателя преломления может проводиться по стандартным образцам жидкостей с известными значениями показателей преломления перед началом измерений. Выходной сигнал фотоприемника с учетом данных настройки и данных о температуре обрабатывается микропроцессором.
Для исключения влияния изменений температуры на результаты измерений показателя преломления и плотности и приведения их к нормированным значениям используется термо-статирование. Измерение температуры осуществляется встроенными термометрами раздельно для измерительной трубки плотномера и измерительной кюветы рефрактометра. Обработка сигналов фотоприемника и датчиков термометров производится микропроцессором. Результаты измерений показателя преломления, плотности, массовой доли сахарозы и текущей температуры выводится на жидкокристаллический дисплей.
С помощью встроенного программного обеспечения приборы позволяют автоматически производить коррекцию измеренных значений плотности по значениям вязкости, а также автоматически преобразовывать значения плотности водно-спиртовых растворов в объемную долю этанола в воде, плотности и показателя преломления водного раствора сахарозы в содержание сахарозы (в процентах от веса раствора), плотности нефтепродуктов в плотность при температуре 15 °С, 20 °С и 60 °С, а также в значения единиц условной цветовой шкалы нефтепродуктов в соответствии со стандартом ASTM D 1250.
Программное обеспечение приборов позволяет проводить периодический, начиная от ежедневного, контроль точности измерений, сохранение, обработку и защиту данных, в том числе, с использованием сканера отпечатков пальцев. Возможно одновременное подключение к прибору принтера, компьютера, USB-карты памяти, считывателя штрих-кодов, устройств автоматической подачи образцов (автосэмплеров SC1/SC30, InMotion), насосов FillPal и Dry-Pal, а также внешних дополнительных датчиков ErgoSens для управления, LevelSens (уровень промывочной жидкости), AtmoSens (датчик давления) для калибровки прибора с учетом атмосферного давления.
Приборы имеют модульную конструкцию и состоят из нескольких блоков: измерительной ячейки плотности, измерительной ячейки показателя преломления и блока управления с сенсорным цветным дисплеем. Модули DM40, DM45 DeltaRange, DM50 предназначены для измерения плотности; модули RM40, RM50 предназначены для измерения показателя преломления и могут работать как самостоятельные приборы, оснащены блоком управления с сенсорным экраном и имеют возможность подключения дополнительной ячейки для измерения плотности DX40, DX45 DeltaRange, DX50 или показателя преломления RX40, RX50. (Регистрационный № 44178-10).
По требованию заказчика прибор может быть укомплектован одной или двумя ячейками для измерения плотности или показателя преломления, а также внешним прибором S220 SevenCompact для определения рН или S230 SevenCompact для определения проводимости, или спектроколориметром Lovibond PFXi880, PFXi950, PFXi995 для измерения цветовых характеристик. Встроенное программное обеспечение приборов позволяет управлять всеми входящими в состав приборов ячейками и дополнительными измерительными приборами с единого блока управления.
Приборы различаются метрологическими характеристиками.
RM40 RM50 RX40, RX50
| \ и ** | 1 я | ж - | ||
| 1 , - 1 | — | 1 | ||
| им |
RX40 под управлением DM45 Delta Range DX40 под управлением RM50

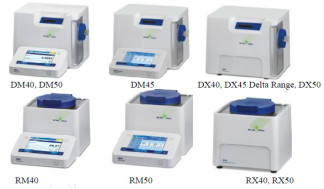

Рисунок 1 - Внешний вид плотномеров-рефрактометров
Прибор функционирует под управлением встроенного специального программного обеспечения. Программное обеспечение осуществляет функции сбора, передачи, обработки, хранения и представления измерительной информации, а также идентификацию параметров, характеризующих тип средства измерений, внесенных в программное обеспечение.
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО основного блока | 2.ХХ* |
| измерительной ячейки | 1.ХХ |
| Цифровой идентификатор (контрольная сумма) метрологически значимой части ПО | недоступен |
* ХХ = от 00 до 99
Степень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Основные технические и метрологические характеристики приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики | ||||
| Модули приборов | DM 40, DX 40 | DM45 Delta Range, DX45 Delta Range | DM 50, DX 50 | RM 40, RX 40 | RM 50, RX 50 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| Диапазон измерений плотности жидкости, г/см3 | от 0,65 до 3,0 | - | |||
| Диапазон показаний плотности, г/см3 | от 0 до 3,0 | - | |||
| Диапазон измерений показателя преломления (nD) | - | от 1,32 до 1,70 | от 1,32 до 1,58 | ||
| Диапазон показаний массовой доли сахарозы в водных растворах, % Brix | от 0 до 95 | ||||
| Рабочая длина волны, нм | - | 589,3 | |||
| Пределы допускаемой абсолютной погрешности в режиме измерений плотности | |||||
| от 0,65 до 1,0 г/см | ± 0,0001 | ± 0,00002 (15 - 20 °С) | ± 0,00002 | - | |
| свыше 1,0 до 3,0 г/см3 | ± 0,00005 | ± 0,00004 | |||
| Пределы допускаемой абсолютной погрешности в режиме измерений показателя преломления (AnD) | - | ± 0,0001 | ± 0,00005 | ||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| Наименьший разряд цифрового кода отсчетного устройства в режиме измерений: | ||||||
| плотности, г/см3 | 0,0001 | 0,00001 | - | |||
| показателя преломления (nD) | - | 0,0001 | 0,00001 | |||
| массовой доли сахарозы в водных растворах, %Brix | 0,01 | 0,001 | 0,01 | 0,001 | ||
| Диапазон воспроизведения температуры, °С | от 0 до 91 | от 5 до 100 | от 5 до 75 | |||
| Дискретность задания температуры термостатирования, °С | 0,01 | |||||
| Пределы допускаемой абсолютной погрешности задания и поддержания температуры, °С | ||||||
| свыше 10 до 30 °С от 0 до 10 °С; свыше 30 до 91 °С | ± 0,05 ± 0,1 | - | ± 0,02 ± 0,05 | - | ||
| от 15 до 20 °С от 0 до 15 °С; от 20 до 91 °С | - | ± 0,02 ± 0,05 | - | |||
| от 5 до 100 °С | - | ± 0,2 | - | |||
| от 5 до 75 °С | - | ± 0,1 | ||||
| Компенсация холодного спая встроенной термопары | есть | |||||
| Повторяемость результатов измерений, не более, в режиме измерений | ||||||
| плотности жидкости, г/см3 | 0,00005 | 0,000005 | - | |||
| показателя преломления (nD) | - | 0,00005 | 0,00001 | |||
| Объем образца для анализа, мл, не более | 1,2 | 0,4 | ||||
| Коррекция влияния вязкости | есть | |||||
| Дисплей | Диагональ 5,7 дюйма; разрешение 640 х 480, цветной, плоский, химически стойкий сенсорный экран | |||||
| Интерфейсы | 2 - USB, 1 порт Ethernet | |||||
| Встроенная память, Мбайт | 256 | |||||
| Параметры электропитания: - напряжение питания переменным током, В - частота, Гц | 220 50 | |||||
| Потребляемая мощность, В А, не более | 120 | |||||
| Г абаритные размеры, мм, не более | 272 х 385 (238,5 для мод^Х) х 215 | 208 х 372 (226 для мод.RX) х 193 | ||||
| Масса, кг, не более | 13,52; 12,8 - для мод^Х | 5,4; 4,35 - для мод.ЯХ | ||||
| 1 | 2 | 3 | 4 | 5 | 6 |
| Условия эксплуатации: - диапазон температуры окружающей среды, °С - относительная влажность воздуха, % - диапазон атмосферного давления, кПа | от 5 до 40 до 85 от 84 до 106,7 | ||||
| Наработка на отказ, ч | 5000 | ||||
| Средний срок службы, лет | 10 | ||||
наносится на эксплуатационную документацию типографическим способом и на прибор в виде наклейки.
Основной комплект поставки включает:
Таблица 3
| Наименование | Количество |
| Плотномер-рефрактометр серий DM и RM* | 1 шт. |
| Водные калиброванные растворы плотности/показателя преломления для калибровки | 1 к-т |
| Внешний адаптер электропитания | 1 шт. |
| Наборы для подключения и объединения приборов в единую измерительную систему | по заказу |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки МП 2302-082-2014 | 1 экз. |
Примечание: * приборы включают в себя модуль, оснащенный блоком управления с сенсорным экраном (DM40, DM45 Delta Range, DM50, RM40, RM50), и по заказу модули DX40, DX45 Delta Range, DX50, RX40, RX50.
осуществляется по документу МП 2302-0082-2014 «Плотномеры-рефрактометры серий DM и RM. Методика поверки», утверждённому ГЦИ СИ ФГУП «ВНИИМ им Д.И. Менделеева» в декабре 2014 г.
Основные средства поверки:
- стандартные образцы показателя преломления жидкостей (комплект 1111), ГСО 8123-2002 с границами абсолютной погрешности при Р=0,95 от ± 210-5 до ± 3 10-5;
- стандартные образцы плотности жидкостей РЭП-1 (ГСО 8579-2004), РЭП-5 (ГСО 8583-2004) и РЭП-8 (ГСО 8102-2002) с границами абсолютной погрешности при Р=0,95 ± 5 10-6 г/см3 (с
-5 3
границами абсолютной погрешности при Р=0,95 ± 210 г/см для модификации DM 40; модуля DX 40);
- термометр сопротивления платиновый эталонный низкотемпературный ТСПН-4М, 1- го разряда, ТУ 50-696-88;
- преобразователь сигналов ТС и ТП «Теркон» в режиме измерения сопротивления, диапазон от
0 до 2000 Ом, погрешность ±(0,02 % от показаний +0,005 % от диапазона) Ом
приведены в руководствах по эксплуатации «Плотномеры-рефрактометры серий DM и RM».
Нормативные и технические документы, устанавливающие требования к плотномерам-рефрактометрам серий DM и RM
1. ГОСТ 8.583-2011. «ГСИ. Государственная поверочная схема для средств измерений показателя преломления».
2. ГОСТ 8.024-2002. «ГСИ. Государственная поверочная схема для средств измерений плотности».
3. Международная рекомендация МР 142. Рефрактометры автоматизированные. Методы и средства поверки. 2008 г. - МОЗМ. (OIML R 142. International Recommendation. Automated re-fractometers: Methods and means of verification. Edition 2008 (E).
4. Техническая документация фирмы «Mettler-Toledo AG» , Швейцария.
выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
