Спектрометры МКС-АТ6102, 44235-15

Назначение

Спектрометры МКС-АТ6102 (далее - спектрометры) предназначены для измерения:

-    энергетического распределения гамма-излучения,

-    мощности амбиентного эквивалента дозы Н* (10) (мощности амбиентной дозы) гамма-излучения,

-    мощности амбиентного эквивалента дозы Н* (10) (мощности амбиентной дозы) нейтронного излучения,

-    плотности потока альфа-, бета-частиц с загрязненной поверхности,

а также поиска источников гамма- и нейтронного излучения и идентификации гамма-излучающих радионуклидов.

Описание

Принцип действия спектрометров основан на использовании высокочувствительных методов спектрометрии, дозиметрии и радиометрии с применением сцинтилляционных детекторов, фотоэлектронных умножителей (ФЭУ) и газоразрядных счетчиков.

При измерении мощности дозы гамма-излучения сцинтилляционным детектором использован метод преобразования аппаратурных спектров непосредственно в мощность дозы с помощью корректирующих весовых коэффициентов, значения которых зависят от амплитуды регистрируемых импульсов. Для расширения диапазона измерения мощности дозы используется счетчик Г ейгера-Мюллера с фильтром, выравнивающим энергетическую зависимость чувствительности.

Спектрометры представляют собой многофункциональные носимые приборы, состоящие из моноблока, содержащего детекторы гамма и нейтронного излучений, а также поставляемых по заказу потребителя внешних блоков детектирования: нейтронного излучения БДКН-03, альфа- и бета-излучений БДПА-01 и БДПБ-01.

Алгоритм работы спектрометров обеспечивает непрерывность процесса измерений, вычисление средних значений результатов измерений и оперативное представление получаемой информации на табло, статистическую обработку результатов измерений и оценку статистических флуктуаций в темпе поступления сигналов от детектора, быструю адаптацию к изменению уровней радиации.

Для обеспечения стабильности измерений в спектрометрах применена система светодиодной стабилизации измерительного тракта, которая одновременно обеспечивает проверку работоспособности всего тракта в процессе работы. Кроме того, в спектрометрах реализована система автоматической температурной коррекции усиления.

Спектрометр имеет возможность устанавливать для измеряемых величин пороговые уровни, при превышении которых срабатывает световая, звуковая и вибрационная сигнализация. Значения установленных пороговых уровней отображаются на экране спектрометра и сохраняются при отключении питания спектрометра.

Спектрометр имеет индикаторный режим идентификации радионуклидов, обеспечивающий отображение на экране спектрометра типа идентифицированного гамма-излучающего радионуклида. Спектрометр имеет индикаторный режим поиска, обеспечивающий срабатывание сигнализации при обнаружении источников нейтронного излучения.

Спектрометр обеспечивает проведение самоконтроля основных узлов при включении и постоянную проверку работоспособности в процессе работы.

Для обмена информацией с персональным компьютером (ПК) предусмотрен канал передачи данных через USB порт и Bluetooth. Спектрометры имеют встроенный GPS-приемник для привязки измерений на местности.

Электропитание спектрометра осуществляется от встроенного в корпус спектрометра перезаряжаемого блока аккумуляторов. Спектрометр обеспечивает автоматический контроль разряда блока аккумуляторов.

Спектрометры выпускаются в модификациях, представленных в таблице 1.

Таблица 1

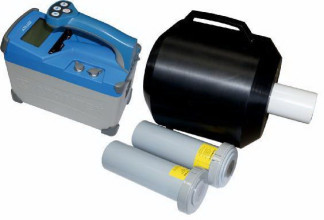

Общий вид и место пломбирования спектрометров представлены на рисунках 1 и 2.

1

Спектрометр МКС-АТ6102, МКС-АТ6102А, МКС-АТ6102В:

1 - пломба; 2 - этикетка смаркировкой

/ / " —

Блоки детектирования БДПА-01, БДПБ-01: 1 - крышка; 2- корпус БД; 3 - соединитель; 4 пломба; 5 - шильдик

J

/

3 NQ

ЯП/

4 5

/

Блок детектирования БДКН-03:

1 - пломба; 2- шильдик; 3 - соединитель; 4 - ручка; 5 - корпус БД; 6 - метка для градуировки

Рис. 2 Место пломбирования от несанкционированного доступа

Программное обеспечение

Программное обеспечение является встроенным и размещается в энергонезависимой части памяти микропроцессора, запись которой осуществляется в процессе производства и не подлежит дальнейшему изменению.

Разделение ПО с выделением метрологически значимой части не предусмотрено. К метрологически значимой части относится все ПО спектрометров.

Идентификационные данные ПО приведены в таблице 2.

Таблица 2

Примечание: * - номер версии ПО, для которой приведен цифровой идентификатор;

** - номер версии при коррекции ПО, указывается в разделе «Свидетельство о приёмке» руководства по эксплуатации и в протоколе поверки при первичной поверке.

Значение символов по порядку:

1 - базовый номер версии; b - номер подверсии [от 0 до 99]; символы X, A, B - модификация спектрометра; символ Y - версия библиотеки радионуклидов [N, S].

В соответствии с Р 50.2.077-2014 уровень защиты встроенного ПО спектрометров МКС-АТ6102 от непреднамеренных и преднамеренных изменений соответствует уровню «средний».

Технические характеристики

Основные технические характеристики спектрометров приведены в таблице 3. Таблица 3

Знак утверждения типа

наносится на этикетку, расположенную на нижней поверхности спектрометров и на титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность

Комплект поставки спектрометров указан в таблице 4.

Поверка

осуществляется по документу

-    МРБ МП.1892-2009 «Спектрометры МКС-АТ6102. Методика поверки» изменение «1», утвержденному БелГИМ в марте 2009 г. - для спектрометров с датой выпуска до 01.06.2014 г.

-    МРБ МП.1892-2009 «Спектрометры МКС-АТ6102. Методика поверки» изменение «2», утвержденному БелГИМ в марте 2009 г. - для спектрометров с датой выпуска после

01.06.2014 г.

При поверке применяются:

-    источники фотонного излучения спектрометрические эталонные 2-го разряда по ГОСТ 8.033-96 типа ОСГИ-3 № г/р 46383-11, активностью от 3 до 180 кБк, из радионуклидов 241Ат, 57Со, 139Се, 113Sn, 54Mn, 22Na, 88Y, 137Сб, 228ТЬ, аттестованные по активности радионуклида в источнике с погрешностью не более ±6 %;

-    источники бета-излучения эталонные 2-го разряда по ГОСТ 8.033-96 с радионуклидом 90Sr+90Y типов 4СО, 5СО, 6СО с площадью рабочей поверхности 40, 100 и 160 см2 соответственно, активностью от 40 до 2,0^ 106 Бк, аттестованные по активности и потоку частиц с погрешностью не более ±6%;

-    источники альфа-излучения эталонные 2-го разряда по ГОСТ 8.033-96 с радионуклидом

239    2

Pu типов 4П9, 5П9, 6П9 с площадью рабочей поверхности 40, 100 и 160 см соответственно, активностью от 25 до 4,0^ 105 Бк, аттестованные по активности и потоку частиц с погрешностью не более ±6%;

-    эталонные источники быстрых нейтронов по ГОСТ 8.031-82 плутоний бериллиевые типа

5    7 1

ИБН с потоком быстрых нейтронов от источника в телесный угол 4р ср от 3-10 до 5-10 с" ;

1 2

плотность потока нейтронов на расстоянии 1 м от источника 2,5 - 1000 с -см , погрешность аттестации по плотности потока не более ±8 %;

-    установка поверочная дозиметрическая гамма-излучения эталонная по ГОСТ 8.087-2000 с набором источников из радионуклида 137Cs, аттестованная по мощности кермы в воздухе в диапазоне измерений от 0,025 мкГр/ч до 8,33 мГр/ч с погрешностью не более ±5%;

-    эталонные 2-го разряда по ГОСТ 8.031-82 поверочные установки типов УКПН-1, УКПН-1 М и аналогичные им по метрологическим параметрам с комплектом плутоний-бериллиевых источников быстрых нейтронов типа ИБН при поверке в коллимированном

пучке или установки на основе градуировочной линейки с набором аналогичных источников при поверке в открытой геометрии, диапазон измерений мощности амбиентной дозы нейтронного излучения от 0,5 мкЗв/ч до 10 мЗв/ч, погрешность аттестации установки не более ±8 %.

Сведения о методах измерений

приведены в документах:

-    «Спектрометр МКС-АТ6102. Руководство по эксплуатации», «Спектрометр МКС-АТ6102А. Руководство по эксплуатации», «Спектрометр МКС-АТ6102В. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к спектрометрам МКС-АТ6102

ГОСТ 4.59-79 «Средства измерений ионизирующих излучений. Номенклатура показателей». ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».

ГОСТ 26874-86 «Спектрометры энергий ионизирующих излучений. Методы измерения основных параметров».

ГОСТ 8.033-96 «ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета- частиц и фотонов радионуклидных источников».

ГОСТ 8.034-82 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений экспозиционной дозы, мощности экспозиционной дозы и потока энергии рентгеновского и гамма-излучений».

ГОСТ 8.031-82 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений потока и плотности потока нейтронов».

Технические условия ТУ BY 100865348.019-2009 «Спектрометры МКС-АТ6102» с изменением № 3.

Рекомендации к применению

-    при осуществлении деятельности в области охраны окружающей среды;

-    при выполнении работ по осуществлению производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;

-    при осуществлении деятельности в области использования атомной энергии.
