Государственный реестр средств измерений

Приборы оптические измерительные многофункциональные МТР 6000, 44290-13

44290-13
Для измерения ослабления в оптических волокнах и их соединениях, длины оптического волокна и длины (расстояния) до мест неоднородностей оптического кабеля и оптического волокна в волоконно-оптических системах передачи. Может выполнять функции следующих приборов, используемых для измерения характеристик оптических волокон и волоконно-оптических компонентов: оптического рефлектометра; источника непрерывного оптического излучения; измерителя мощности оптического излучения; источника видимого излучения. Для измерения ослабления в оптических волокнах (ОВ) и их соединениях, длины ОВ и волоконно-оптических линий, длины (расстояния) до мест неоднородностей и соединений ОВ. Для измерения мощности оптического излучения и ослабления в ОВ и волоконно-оптических компонентах, а также для генерации непрерывного оптического излучения. Для генерации видимого света, что позволяет визуальноопределять места повреждения ОВ. Может применяться при производстве ОВ и оптических кабелей, а также монтаже и эксплуатации волоконно-оптических линий связи (BOJIC) для контроля состояния кабелей и прогнозирования неисправностей в них. Может работать в лабораторных и полевых условиях, как от внешнего источника питания, так и автономно.
Документы
Карточка СИ
Номер в госреестре 44290-13
Наименование СИ Приборы оптические измерительные многофункциональные
Обозначение типа СИ МТР 6000
Изготовитель ЗАО "Институт информационных технологий", Беларусь, г.Минск
Год регистрации 2013
Срок свидетельства 11.07.2018
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

Приборы оптические измерительные многофункциональные МТР 6000 (далее по тексту

- приборы МТР 6000) предназначены для измерения характеристик оптических волокон и волоконно-оптических компонентов и могут выполнять функции следующих приборов:

-    оптического рефлектометра;

-    источника непрерывного оптического излучения;

-    измерителя мощности оптического излучения;

-    источника видимого излучения.

В качестве оптического рефлектометра прибор МТР 6000 предназначен для измерения затухания в оптических волокнах (ОВ) и их соединениях, длины ОВ и волоконно-оптических линий, расстояния до мест неоднородностей и соединений ОВ.

В оптическом рефлектометре прибора МТР 6000 может быть установлен оптический фильтр на пропускание длины волны 1625 нм и ослабление длин волн в диапазоне от 1310 до 1550 нм.

В качестве измерителя мощности и источника непрерывного оптического излучения прибор МТР 6000 предназначен для измерения мощности оптического излучения и затухания в ОВ и волоконно-оптических компонентах, а также для генерации непрерывного оптического излучения.

В качестве источника видимого излучения прибор МТР 6000 предназначен для генерации видимого света, что позволяет визуально определять места повреждения ОВ.

Прибор МТР 6000 может применяться при производстве ОВ и оптических кабелей, а также монтаже и эксплуатации волоконно-оптических линий связи (ВОЛС) для контроля состояния кабелей и прогнозирования неисправностей в них. Прибор МТР 6000 может работать в лабораторных и полевых условиях, как от внешнего источника питания, так и автономно.

Описание

Принцип действия оптического рефлектометра прибора МТР 6000 основан на измерении сигнала обратного рэлеевского рассеяния при прохождении по ОВ мощного одиночного оптического импульса. Слабый сигнал обратного рассеяния регистрируется чувствительным оптическим приемником, преобразуется в цифровую форму и многократно усредняется для уменьшения влияния шумов аппаратуры. В результате обработки этого сигнала формируется рефлектограмма, по которой определяются параметры ОВ и ВОЛС.

Для генерации непрерывного оптического излучения в приборе МТР 6000 используются те же лазерные диоды и оптический разветвитель, что и для рефлектометра. Выходом источника непрерывного излучения является оптический разъем рефлектометра. Мощность излучения стабилизируется с помощью внешнего фотодиода и схемы стабилизации мощности.

Для измерения мощности оптического излучения в приборе МТР 6000 используется InGaAs pin-фотодиод с площадкой диаметром 1 мм в качестве фотоэлектрического преобразователя.

В измерителе мощности со стандартным диапазоном измерения падающее излучение попадает непосредственно на фотодиод.

В измерителе мощности с высоким диапазоном измерения для приема излучения используется интегрирующая сфера с фотодиодом, которая ослабляет падающую мощность примерно в 100 раз.

Прибор МТР 6000 имеет встроенный источник видимого излучения - лазерный диод с длиной волны 650 нм (красный свет) и выводом излучения через одномодовое ОВ. Он предназначен для поиска неисправностей ОВ вблизи оптических разъемов.

Лист № 2 Всего листов 13

Прибор МТР 6000 выполнен в малогабаритном прямоугольном металлическом корпусе.

В корпусе прибора МТР 6000 расположены:

-    оптический рефлектометр;

-    источник непрерывного излучения;

-    измеритель оптической мощности;

-    источник видимого излучения;

-    импульсный преобразователь напряжения;

-    электронные узлы для управления процессом измерения и хранения информации;

-    аккумуляторная батарея.

На передней панели прибора МТР 6000 расположены:

-    цветной экран размером 4,3" для отображения информации;

-    кнопки управления;

-    индикаторные светодиоды.

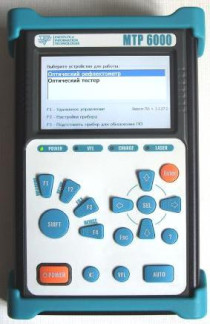

Внешний вид прибора МТР 6000, вид сзади, вид сверху показаны на рисунках 1-3.

Место нанесения знака поверки в виде клейма-наклейки

Конфигурация оптического рефлектометра, наличие в приборе МТР 6000 других функций определяются в соответствии со схемой обозначения показанной на рисунке 4.

X X

I

ФИЛЫР-1

F = yCMDKI HJieil

= НЕ! yCMIKIII.lK'ir

1625 н ч X.

1 l310if4 -1

*

ММ НИ

К

5=

IVuft ич *

1КЙ ни

Я

nib ■ ■! I

НШИФИКЛИИН

ОН

мм

ОМ/ИМ

рьфлькшмырл

?

3 =

^ -

1 = 2 =

1 = 2 =

1Ш и ч

ТО

31

И1

^ 1

- 36

ИЩ НИ

25

?9

11

17

-

3J

Дтыннмсскн-п

1 Г|-ГЛ т

?!t

3?

К

■п

-

31

JMbJIM.-XME, дБ

162 5 ич

1.7

.31

1S

39

^ гг

НПО нч

30 31

30 31

1100 ни

31 .и

31 | 32

№45: М-Ill .УНЫ,

|[|

4*рАлн.чакз

L.J

г,г,

3,0

2Ч5

и

|[Ь

LI Гу К-1II Г hi

13,ft

■1,1

7,0

13,0

ад

Л,0

j им 4'iji rtp.w д-h^ чк1 к!'Kij^; кич nbJHMHd,

.

S0jO 62,5

50,0 *2,5

ДДИИА

волны

Схема конфигурации прибора МТР 6000

МТР 6000 / X - X - XXXXF-

НЛЦММИЛ.'ЛИИИ: *— Г^иьирл

PMUTEjCTgjjFT *—

1 = ОН 2- ММ

J = к>:1 гмг|^: -I I и и мг

MULLI

IHUU1HJ

смндлргтмй дн мы .яш

1 =

+7 ... дЬи

2 =

iii.k:ukhih дн ми *:iii

+ J7 ... И 5 дБ и

х =

IE* у-::глк111.licit-

HL'IUMHHK BmjHHUI о * ИЗЛУЧЕНИИ*

1 = уЕПЛ IKhll JI4flR

Ж = ж' усглжмш&н

ИЗМЕЕМЕДЬ

ОПтИЧЁСНОЙ

X X

Е

!!■ I'4'м' II ч I

К

1 рж-флгк n.hHLLi р можс! оодеркжзть любукэ комбинацию im 1:дш:и д-u четырех длин влпЦ е-ыбйрасмунз на длин иилн {1310; I4f№; 15S0| ни} длн ОМ и {К lit), J:{[)[) нм} дли ММ.

1 в приборе МТР н.: ком-Ьинирлкынным (ОМ/MM) ptt$irtek'i<3Wti рОМ или ОМ рвф№К(QttyfiрОМ С фйЛЬТрбМ yCi ЭНЭиЛиШСгСй ли(м? НЗНерН1ЁЛЬ щ11 и1 к!!.кIгй ВДЩнйСи^ либо ш: Им шик ыидимою получении

1 ОМ рсфпек lUMtM р Hu*oi содержа I Li ih дельный uiii ич1.ч:кий В-ЬхоД С фильтром hq пропускание длины полны 16.25 нм

Всего листов 13

Примеры: МТР 6000/3-1-ЗХЬС-8Х-1Х, МТР C000/l-3-3Xb6F-'-XX-Xl

Рисунок 4

Программное обеспечение

В приборах МТР 6000 используется программное обеспечение (ПО) «Reflect».

ПО «Reflect» используется для настройки параметров измерения, проведения измерений, обработки, хранения и представления в удобном виде результатов измерения.

Идентификационные данные ПО представлены в таблице 1.

Таблица 1

Наименование

ПО

Идентификаци

онное

наименование

ПО

Номер версии (идентификацион ный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатор а ПО

МТР 6000 REFLECT

Reflect

2.1.793

45bf92f2c2e32deb485a

3ee066d94adf

MD5

Метрологически значимая часть ПО размещается в энергонезависимой памяти процессора в аппаратной части прибора МТР 6000, запись которой осуществляется в процессе производства. Доступ к процессору исключён конструкцией аппаратной части прибора МТР 6000.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А».

Технические характеристики

Метрологические и технические характеристики прибора приведены в таблицах 2-13. Таблица 2

Наименование характеристики

Значение характеристики

Одномодовые

рефлектометры

Многомодовые рефлектометры

Длительность зондирующих импульсов, нс1)

6, 12, 25, 100, 300, 1000, 3000, 10000, 200002)

6, 12, 25, 100, 300, 1000

Диапазоны измерения расстояний оптического рефлектометра, км

2, 5, 10, 20, 40, 80, 120, 160, 240

2, 5, 10, 20, 40, 80

Длины волн излучения, нм

(1310 ±20) (1490 ± 20) (1550 ±20) (1625 ± 20)

(850 ± 20) (1300±20)

1)    Допускаемые отклонения длительности зондирующих импульсов:

-    ±40 % для длительности импульса 6 и 12 нс;

-    ±30 % для длительности импульса 25 нс;

-    ±10 % для остальных длительностей импульсов.

2)    В одномодовых рефлектометрах (модификация 2) длительность зондирующего импульса

20000 нс отсутствует

Таблица 3

Наименование характеристики

Значение характеристики

1

2

Пределы допускаемой абсолютной погрешности при измерении затухания в нормальных условиях, дБ

± (0,04-a) , где a - измеряемое затухание, дБ

Пределы допускаемой абсолютной погрешности при измерении затухания в рабочем диапазоне температур, дБ

± (0,05-a)

1

2

Пределы допускаемого значения абсолютной погрешности измерения расстояний в нормальных условиях, м

DL = ± (dl + dL + 3-10-5-L),

где dl = 0,5 м - допустимое значение начального сдвига;

dL - разрешение (интервал дискретизации сигнала обратного рассеяния), определяемое установленным диапазоном измеряемого расстояния. Величина dL может принимать значения 0,16; 0,32; 0,64; 1,3; 2,5; 3,8; 5,1 и 7,6 м;

L - длина ОВ, м.

Пределы допускаемого значения абсолютной погрешности измерения расстояний в рабочем диапазоне температур, м

DL = ± (dl + dL + 5-10-5-L)

Уменьшение значений динамического диапазона на длине волны 1625 нм оптического рефлектометра с фильтром на пропускание длины волны 1625 нм при воздействии на вход рефлектометра сигнала с длиной волны 1550 нм мощностью не более 30 мкВт, дБ, не более

3,0

Минимальная дискретность отсчета при измерениях затухания, дБ

0,001

Время установления рабочего режима оптического рефлектометра прибора МТР 6000, мин, не более

10,0

Питание прибора МТР 6000 осуществляется:

-    от встроенной аккумуляторной батареи напряжением, В

-    от сети переменного тока напряжением питания, В

-    частоты, Гц

-    через блок питания с выходным напряжением, В

-    током, А, не менее

(6,5±1)

(230±23)

(50±0,4)

12,0

0,7

Мощность, потребляемая прибором МТР 6000 от сети переменного тока:

- напряжением питания (230±23) В, частоты (50±0,4) Гц, В-А, не более

25,0

Ток, потребляемый от встроенной аккумуляторной батареи, А, не более

0,5

Г абаритные размеры модуля, мм, не более

226х149х43

Масса, кг, не более

1,5

Время непрерывной работы, ч, не менее

-    при питании от Ni-MH-аккумуляторной батареи

-    при питании от Li-ion-аккумуляторной батареи

-    при питании от сетевого источника питания

5

8

8

Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха (при 25 °С) % не более

-    атмосферное давление, мм рт. ст.

от минус 10 до плюс 50

90 % от 537 до 800

Средний срок службы ,лет, не менее

10

Лист №7 Всего листов 13

Значения динамического диапазона измерения затухания указаны при отношении сигнал/шум, равном 1 (ОСШ=1) и времени усреднения 3 минуты.

Значения величины мертвой зоны указаны при минимальной длительности зондирующего импульса, коэффициенте отражения не более минус 40 дБ и включенном режиме "Высокое разрешение". Значения динамического диапазона измерения затухания и величины мертвой зоны одномодовых рефлектометров (модификация 1) приведены в таблице 4.

Таблица 4

Длина волны, нм

Динамический диапазон, дБ, не менее

Длительность импульса, нс

100

1000

10000

20000

1310

без фильтра

13,5

18,5

23,5

25,0

с фильтром

13,8

21,0

27,5

30,0

1490

без фильтра

9,5

14,5

19,5

21,0

с фильтром

9,8

17,0

23,5

26,0

1550

без фильтра

11,5

16,5

21,5

23,0

с фильтром

11,8

19,0

25,5

28,0

1625

без фильтра

10,5

15,5

20,5

22,0

с фильтром

10,8

18,0

24,5

27,0

Величина мертвой зоны, м, не более

Длительность импульса, нс

Коэффициент отражения, дБ

по отражению

по затуханию

12

<-40

3,0

12,0

Значения динамического диапазона измерения затухания и величины мертвой зоны одномодовых рефлектометров (модификация 2) приведены в таблице 5.

Таблица 5

Длина волны, нм

Динамический диапазон, дБ, не менее

Длительность импульса, нс

100

1000

10000

1310

без фильтра

19,5

24,5

30,0

с фильтром

19,8

27,0

34,0

1490

без фильтра

15,5

20,5

26,0

с фильтром

15,8

23,0

30,0

1550

без фильтра

17,5

22,5

28,0

с фильтром

17,8

25,0

32,0

1625

без фильтра

16,5

21,5

27,0

с фильтром

16,8

24,0

31,0

Величина мертвой зоны, м, не более

Длительность импульса, нс

Коэффициент отражения, дБ

по отражению

по затуханию

6

<-40

1,2

4,5

Значения динамического диапазона измерения затухания и величины мертвой зоны одномодовых рефлектометров (модификация 3) приведены в таблице 6.

Таблица 6

Длина волны, нм

Динамический диапазон, дБ, не менее

Длительность импульса, нс

100

1000

10000

20000

1

2

3

4

5

6

1310

без фильтра

21,5

26,5

31,5

33,0

с фильтром

21,8

29,0

35,5

38,0

1490

без фильтра

17,5

22,5

27,5

29,0

с фильтром

17,8

25,0

31,5

34,0

1

2

3

4

5

6

1550

без фильтра

19,5

24,5

29,5

31,0

с фильтром

19,8

27,0

33,5

36,0

1625

без фильтра

18,5

23,5

28,5

30,0

с фильтром

18,8

26,0

32,5

35,0

Величина мертвой зоны, м, не более

Длительность импульса, нс

Коэффициент отражения, дБ

по отражению

по затуханию

6

<-40

2,5

7,0

Значения динамического диапазона измерения затухания и величины мертвой зоны одномодовых рефлектометров (модификация 4) указаны в таблице 7.

Таблица 7

Длина волны, нм

Динамический диапазон, дБ, не менее

Длительность импульса, нс

100

1000

10000

20000

13101)

без фильтра

24,5

29,5

34,5

36,0

с фильтром

24,8

32,0

38,5

41,0

1490

без фильтра

21,5

26,5

31,5

33,0

с фильтром

21,8

29,0

35,5

38,0

15501)

без фильтра

26,5

31,5

36,5

38,0

с фильтром

26,8

34,0

40,5

43,0

1625

без фильтра

22,5

27,5

32,5

34,0

с фильтром

22,8

30,0

36,5

39,0

Величина мертвой зоны, м, не более

Длительность импульса, нс

Коэффициент отражения, дБ

по отражению

по затуханию

6

<-40

3,0

13,0

1) В приборах МТР 6000 на три и четыре длины волны допускается снижение значений динамического диапазона на длинах волн 1310, 1550 нм на 1,5 дБ.

Значения динамического диапазона измерения затухания и величины мертвой зоны многомодовых рефлектометров указаны в таблице 8.

Таблица 8

Длина волны, нм

Динамический диапазон, дБ, не менее

Диаметр сердцевины ОВ, мкм

Длительность импульса, нс

6

100

1000

850

50,0

без фильтра

14,5

20,0

25,0

с фильтром

14,5

20,3

28,0

1300

без фильтра

16,5

22,0

27,0

с фильтром

16,5

22,3

30,0

850

62,5

без фильтра

15,5

21,0

26,0

с фильтром

15,5

21,3

29,0

1300

без фильтра

17,5

23,0

28,0

с фильтром

17,5

23,3

31,0

Величина мертвой зоны, м, не более

Длительность импульса, нс

Коэффициент отражения, дБ

по отражению

по затуханию

6

<-40

1,2

4,5

Значения динамического диапазона измерения затухания и величины мертвой зоны комбинированных рефлектометров (одномодовый и многомодовый рефлектометр в одном корпусе) указаны в таблице 9.

Таблица 9

Динамический диапазон, дБ, не менее

Одномодовый рефлектометр

Длина волны, нм

Длительность импульса, нс

100

1000

10000

20000

1310

без фильтра

19,5

24,5

29,5

31,0

с фильтром

19,8

27,0

33,5

36,0

1490

без фильтра

15,5

20,5

25,5

27,0

с фильтром

15,8

23,0

29,5

32,0

1550

без фильтра

17,5

22,5

27,5

29,0

с фильтром

17,8

25,0

31,5

34,0

1625

без фильтра

16,5

21,5

26,5

28,0

с фильтром

16,8

24,0

30,5

33,0

Многомодовый рефлектометр

Длина волны, нм

Динамический диапазон, дБ, не менее

Диаметр сердцевины ОВ, мкм

Длительность импульса, нс

6

100

1000

1

2

3

4

5

6

850

50,0

без фильтра

13,5

19,0

24,0

с фильтром

13,5

19,3

27,0

1300

без фильтра

15,5

21,0

26,0

с фильтром

15,5

21,3

29,0

2

3

4

5

6

850

62,5

без фильтра

14,5

20,0

25,0

с фильтром

14,5

20,3

28,0

1300

без фильтра

16,5

22,0

27,0

с фильтром

16,5

22,3

30,0

Величина мертвой зоны, м, не более

Длительность импульса, нс

Коэффициент отражения, дБ

по отражению

по затуханию

6

<-40

2,5

8,0

Допускается снижение значений динамического диапазона измерения затухания на 1,5 дБ при максимальных значениях рабочих температур для всех модификаций рефлектометров.

Технические характеристики источника непрерывного оптического излучения прибора МТР 6000 соответствуют таблице 10.

Таблица 10

Наименование характеристики

Значение характеристики

Длина волны, нм

1310 ± 20, 1490 ± 20, 1550 ± 20 и 1625 ± 20

Уровень излучаемой мощности, дБм, не менее

-10

Нестабильность уровня мощности постоянного излучения за 15 минут, дБ, не более.

0,1

Режимы работы

-    непрерывный;

-    с модуляцией мощности оптического излучения сигналом с частотой 2 кГц

Лист №10 Всего листов 13

Время установления рабочего режима источника непрерывного оптического излучения прибора МТР 6000, мин, не более

15

Диапазон и погрешности измерения оптической мощности на длинах волн калибровки измерителя оптической мощности прибора МТР 6000 соответствуют таблице 11.

Таблица 11

Длина волны калибровки, нм

(650 ± 10)

(850 ± 5)

(1310 ± 5), (1490 ± 5), (1550 ± 5), (1625±5)

(650 ± 10)

(850 ± 5)

(1310 ± 5), (1490 ± 5), (1550 ± 5), (1625 ± 5)

Диапазон измерения оптической мощности, дБм

стандартный

высокий

от -30 до +3

от -60 до +3

от -65 до +7

от -10 до +23

от -40 до +23

от -45 до +27

Пределы допускаемой относительной погрешности измерения мощности оптического излучения на длинах волн калибровки,

% (дБ)

± 12 (± 0,5)

± 8 (±0,33)

± 5 (± 0,22)

± 12 (±0,5)

± 8 (±0,33)

± 5 (± 0,22)

Пределы допускаемой относительной погрешности измерения относительных уровней мощности оптического излучения, % (дБ)

± 6 (±0,25)

± 4 (±0,17)

± 2,5 (± 0,11)

± 6 (±0,25)

± 4 (±0,17)

± 2,5 (± 0,11)

Таблица 12

Наименование характеристики

Значение характеристики

Дискретность отображения мощности оптического излучения, дБм

0,01

Дискретность изменения мощности оптического излучения относительно опорного значения измерителя оптической мощности прибора МТР 6000, дБ

0,01

Значение оптической мощности, выраженной в милливаттах, микроваттах или нановаттах в измерителе оптической мощности прибора МТР 6000 отображается четырьмя цифрами.

Технические характеристики встроенного источника видимого излучения соответствуют таблице 13.

Технические характеристики измерителя оптической мощности прибора МТР 6000 соответствуют таблице 12.

Таблица 13

Наименование характеристики

Значение характеристики

Длина волны источника излучения, нм

650 ± 20

Выходная мощность, мВт

,9

0,

,5

0,

Вывод излучения

через одномодовое ОВ

Режим излучения

импульсный или непрерывный

Знак утверждения типа

средства измерений наносится типографским способом на титульный лист руководства по эксплуатации и методом офсетной печати на наклейку, наклеенную на заднюю панель прибора МТР 6000.

Всего листов 13

Комплектность

Комплект поставки прибора МТР 6000 соответствует таблице 14.

Таблица 14

Наименование

К-во

Примечание

Прибор оптический измерительный многофункциональный MTP 6000

1

Блок питания

1

Питание от сети 230 В. Выходное напряжение 12 В, ток 0,7 А

Сменные адаптеры к измерителю оптической мощности:

- для оптического разъема типа FC

1

- для оптического разъема типа ST

1

- для оптического разъема типа SC

1

Кабель интерфейсный USB-А - USB-В

1

Соединение с ПК

Аккумуляторная батарея

1

Установлена в прибор

Кабель оптический соединительный одномодовый

1

С рефлектометром для одномодового ОВ

Кабель оптический соединительный многомодовый

1

С рефлектометром для многомодового ОВ

Компакт-диск с программным обеспечением ИИТ.71124-38

1

Руководство по эксплуатации прибора МТР 6000

1

Руководство по эксплуатации программного обеспечения РМТР 6000 REFLECT

1

Методика поверки МРБ МП .1971-2009

1

Упаковочная сумка

1

Поверка

осуществляется по документам:

Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки»

Основные средства поверки:

1    Спектральная установка из состава рабочего эталона единицы средней мощности в волоконно-оптических системах передачи РЭСМ-ВС (ГР№32837-06).

Основные метрологические характеристики:

Рабочий диапазон длин волн: 600^1700 нм.

Предел допускаемого значения основной погрешности измерений относительной спектральной характеристики опорного приемника (в спектральном диапазоне 800^1650 нм): 5 %. Погрешность градуировки монохроматора по шкале длин волн: ± 1 нм.

2    Рабочий эталон единиц длины и ослабления в световоде (ГР № 26439-04).

Основные метрологические характеристики:

Рабочие длины волн оптического излучения: 1310±30 нм, 1550±30 нм. Диапазон воспроизведения длины: 0,06 - 500 км. Пределы допускаемой основной абсолютной погрешности при воспроизведении длины: Д=± (0,2+110- L), где L - воспроизводимая длина.

Диапазон измерений вносимого ослабления: 0 - 20 дБ.

Пределы допускаемой основной абсолютной погрешности при измерении вносимого ослабления: А<0,02Л, где А - измеряемое вносимое ослабление.

Длительность зондирующих импульсов (в единицах длины), м:

-    при проверке шкалы длин 6, 30, 100, 300, 1 000, 3 000;

-    при проверке шкалы ослаблений 200, 600, 1 000, 2 000, 5 000.

Всего листов 13

3 Осциллограф цифровой запоминающий WaveJet 352 (ГР № 32488-06).

Основные метрологические характеристики:

Диапазон измерений 0-500 МГц. Погрешность измерений ± 1,5 %.

ГОСТ Р 8. 720- 2010 «Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконнооптических системах передачи. Методика поверки»

Основные средства поверки:

1    Рабочий эталон единицы средней мощности в волоконно-оптических системах передачи по ГОСТ 8.585 (далее - РЭСМ).

Основные метрологические характеристики:

Диапазон мощности 10-10 - 10-2 Вт.

Длины волн излучения источников (градуировки), нм: 850±5; 1310±10; 1490±5; 1550±10;

1625±5.

Основная относительная погрешность на длинах волн градуировки не более 3 %.

2    Установка для измерений относительных спектральных характеристик приемников и источников оптического излучения.

Основные метрологические характеристики:

Диапазон длин волн: от 0,6 до 1,7 мкм. Погрешность измерений относительной спектральной характеристики не более 5%. Погрешность измерений длины волны не более 2 нм. Фотоприемное устройство (далее - ФПУ). Спектральные диапазоны от 0,8 до 0,9 мкм и от 1,2 до 1,65 мкм. Время нарастания переходной характеристики не более 10 нс.

3    Осциллограф. Полоса пропускания 100 МГц.

4    Рабочий эталон обратных потерь в ВОСП (далее - РЭОП).

Рабочие длины волн, нм: 1310±10; 1550±10.

Основные метрологические характеристики:

Основная абсолютная погрешность измерений обратных потерь не более 0,5 дБ.

Сведения о методах измерений

«Приборы оптические измерительные многофункциональные МТР 6000. Руководство по эксплуатации», раздел 6.

Нормативные документы, устанавливающие требования к приборам оптическим измерительным многофункциональным МТР 6000

ГОСТ 8.585-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».

Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки»

ГОСТ Р 8. 720- 2010 «Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконнооптических системах передачи. Методика поверки»

ТУ BY 100003325.010-2009 «Приборы оптические измерительные многофункциональные МТР 6000. Технические условия».

Рекомендации к применению

Оказание услуг почтовой связи и учет объема оказанных услуг электросвязи операторами связи (измерения, выполняемые при проведении работ по оценке соответствия средств связи установленным обязательным требованиям), согласно приказа Министерства связи и массовых коммуникаций Российской Федерации от 25 декабря 2009 г. №184.

44290-13
Номер в ГРСИ РФ:
44290-13
Производитель / заявитель:
ЗАО "Институт информационных технологий", Беларусь, г.Минск
Год регистрации:
2013
Cрок действия реестра:
11.07.2018
Похожие СИ
93725-24
93725-24
2024
Общество с ограниченной ответственностью "ЭлМетро Групп" (ООО "ЭлМетро Групп"), г. Челябинск
Срок действия реестра: 15.11.2029
93726-24
93726-24
2024
Общество с ограниченной ответственностью "Форт-Телеком" (ООО "Форт-Телеком"), г. Пермь
Срок действия реестра: 15.11.2029
93727-24
93727-24
2024
Общество с ограниченной ответственностью "ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПСКОВ ЭКОЛОГИЯ" (ООО "ПО Псков Экология"), г. Псков
Срок действия реестра: 15.11.2029
93728-24
93728-24
2024
Shaanxi Far-Citech Instrument & Equipment Co., Ltd., Китай; производственная площадка Beijing NordTech Instrument & Meter Co., Ltd., Китай
Срок действия реестра: 15.11.2029
93729-24
93729-24
2024
Акционерное общество "СИНТЭП" (АО "СИНТЭП"), г. Новосибирск
Срок действия реестра: 15.11.2029
93730-24
93730-24
2024
SHANGHAI UNI-STAR TOOLS COMPANY, КНР
Срок действия реестра: 15.11.2029
93733-24
93733-24
2024
Hitachi High-Tech Science Corporation, Япония
Срок действия реестра: 15.11.2029
93734-24
93734-24
2024
Chongqing Silian Measurement and Control Technology Co., Ltd., Китай
Срок действия реестра: 15.11.2029
93753-24
93753-24
2024
Thermal Instrument India Pvt. Ltd., Индия
Срок действия реестра: 15.11.2029
93755-24
93755-24
2024
SHIJIAZHUANG HANDI TECHNOLOGY CO., LTD, Китай
Срок действия реестра: 15.11.2029
