| Номер в госреестре | 44350-20 |
| Наименование СИ | Преобразователи измерительные цифровые активной мощности трехфазного тока |
| Обозначение типа СИ | ЦЛ 9259 |
| Изготовитель | Общество с ограниченной ответственностью "Энерго-Союз" (ООО "Энерго-Союз"), Республики Беларусь |
| Год регистрации | 2020 |
| Срок свидетельства | 26.06.2025 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные цифровые активной мощности трехфазного тока ЦЛ 9259 (далее по тексту - ИП) предназначены для линейного преобразования входного сигнала в унифицированный выходной сигнал постоянного тока, измерения и отображения результатов измерения на отсчетном устройстве (далее по тексту - ОУ) с учетом коэффициента трансформации первичных цепей и передачи результатов измерения с использованием порта RS-485.
ИП предназначены для включения непосредственно или через измерительные трансформаторы тока и (или) напряжения.
ИП могут применяться для контроля активной мощности трехфазных трехпроводных цепей в электрических установках, для комплексной автоматизации объектов электроэнергетики.
Наличие встроенных реле позволяет осуществить коммутацию внешних цепей при принижении или превышении входным сигналом установленного порога срабатывания.
Наличие аналогового выхода, выхода RS-485, встроенных реле определяется потребителем и указывается им при заказе.
Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS, режим RTU.
ИП конструктивно состоят из следующих основных узлов: кожуха, лицевой панели, платы обработки, платы индикации, платы питания, платы клеммных колодок.
На плате индикации размещены 2 светодиода индикации превышения или принижения входным сигналом установленного порога срабатывания (для преобразователей, в которых присутствуют реле), и отсчетное устройство, на котором индицируется измеренное значение активной мощности.
Кожух и лицевая панель выполнены из изоляционного материала.
Крепление на щите осуществляется с помощью четырех фиксаторов.
По заказу потребителя ИП могут быть изготовлены в конструктивном исполнении Е или конструктивном исполнении Р, отличающимися габаритными размерами.

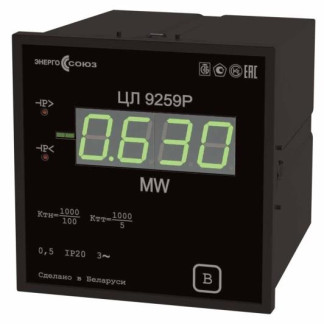

Внешний вид ИП приведен на рисунке 1.
Схема пломбировки от несанкционированного доступа и обозначения мест для нанесения оттисков клейм и размещения наклеек приведены на рисунке 2.

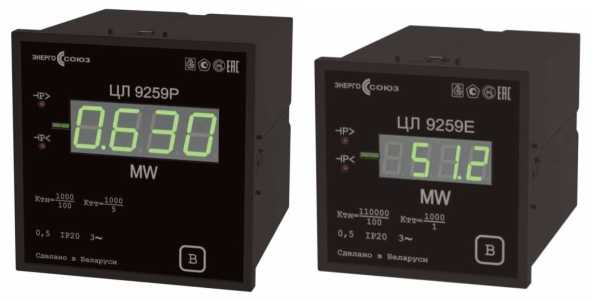

Рисунок 1 - Внешний вид ИП

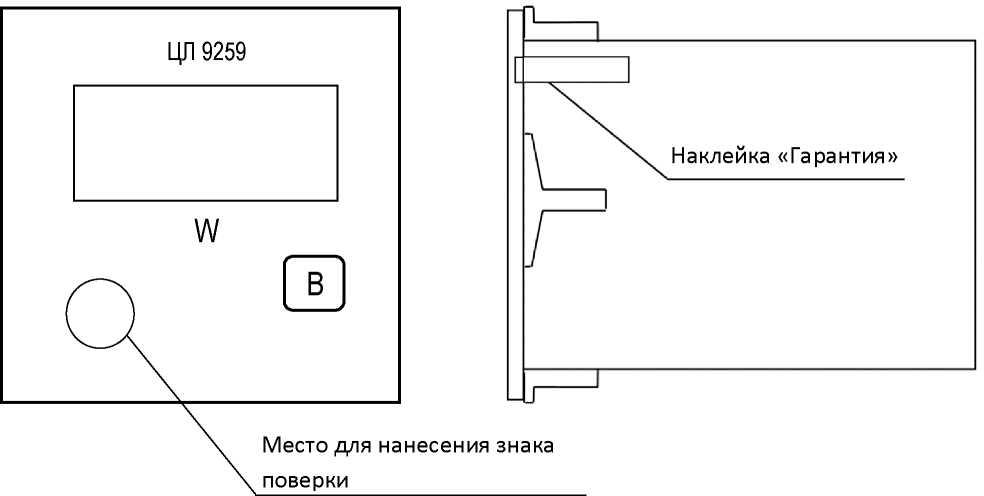

Рисунок 2 - Место нанесения знака поверки средств измерений на лицевой панели ИП и место нанесения гарантийной наклейки на боковой панели
Программное обеспечение (ПО) приборов встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированной настройки и вмешательства, приводящим к искажению результатов измерений.
Влияние программного обеспечения учтено при нормировании метрологических и технических характеристик прибора.
Идентификационные данные программного обеспечения приборов представлены в таблице 1.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 92xx_izm_v.03 .hex |
| Номер версии (идентификационный номер) ПО | не ниже 03 |
| Цифровой идентификатор ПО | 3a35557d12487f15b29f723fc7c8d991 |
| Другие идентификационные данные | MD5 |
По заказу потребителя ИП могут быть изготовлены с параметрами преобразуемого входного сигнала, приведенными в таблице 2.
Метрологические и технические характеристики приведены в таблице 3.
Пределы допускаемой основной приведенной погрешности не более ± 0,5 % от нормирующего значения выходного сигнала (Анорм).
По выходу RS-485 нормирующее значение Анорм = 5000 единиц.
По выходу ОУ нормирующее значение определяется по формуле:
Анорм
= VUh^3-Ktt-Kh,
(1)
где Ктт, Ктн — номинальные коэффициенты трансформации измерительных трансформаторов тока и напряжения, включенных на входе ИП, определяемые по формуле:
Ктт(Ктн) = I1(U1)/I2(U2), (2)
где Ii(Ui) — номинальное значение тока (напряжения) первичной цепи измерительного трансформатора,
I2(U2) — номинальное значение тока (напряжения) вторичной цепи измерительного трансформатора.
При непосредственном включении Ктт=1, Ктн=1.
Нормирующее значение по аналоговому выходу равно верхнему пределу диапазона изменения выходного аналогового сигнала.
Таблица 2 - Параметры преобразуемого входного сигнала
| Ток Ia = Ic, А | Напряжение Uab,Ubc,Uca, В | Cos ф | Частота, Гц | |||
| Диапазон преобразования | Номинальное значение, 1н | Диапазон преобразования | Номинальное значение, ин | Диапазон изменения | Номинальное значение | |
| от 0 до 0,5 от 0 до 1,0 от 0 до 2,5 от 0 до 5,0 | 0,5 1,0 2,5 5,0 | от 0 до 120 от 0 до 264 от 0 до 456 | 100 220 380 | от +1 до 0 до -1 до 0 до + 1 | + 1 и - 1 | от 45 до 55 |
| от 80 до 120 | 100 | |||||
Примечание: диапазон преобразования от 80 до 120 В для ИП с питанием от измерительной цепи
Таблица 3 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Диапазон изменения выходного аналогового сигнала (при наличии аналогового выхода), мА | от 0 до 5 от 4 до 20 от 4 до 12 до 20 от 0 до 2,5 до 5 ± 5 от 0 до 20 от 0 до 10 до 20 от 0 до 5 или от 0 до 2,5 до 5 от 4 до 20 или от 4 до 12 до 20 от 0 до 5 или ± 5 |
| от 0 до 20 или от 0 до 10 до 20 |
Продолжение таблицы 3
| 1 | 2 |
| Диапазон сопротивления нагрузки для ИП, имеющих аналоговый выход, кОм - для верхнего предела выходного аналогового сигнала равного 5 мА - для верхнего предела выходного аналогового сигнала равного 20 мА | от 0 до 3,0 от 0 до 0,5 |
| Класс точности ИП | 0,5 |
| Напряжение питающей сети, В: - от источника напряжения переменного тока частотой 50 Гц - от источника напряжения переменного тока (номинальное значение 220 В*) частотой 50 Гц - от источника напряжения постоянного тока (номинальное значение 220 В*) - от источника напряжения постоянного тока (номинальное значение 24 В) - от измерительной цепи (номинальное значение 100 В) * - по отдельному заказу номинальное значение может быть 230 В | от 198 до 242 от 207 до 253* от 85 до 264 от 120 до 300 от 18 до 36 от 80 до 120 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха при 25 °С, % | от - 40 до + 50 80 |
| Мощность, потребляемая от измерительной цепи при номинальных значениях входных сигналов, 1ГА, не более | 0,5 |
| Мощность, потребляемая от цепи питания при номинальных значениях входных сигналов, 1ГА, не более | 6,0 |
| Габаритные размеры (ДхШхВ), мм, не более: - для корпуса Е - для корпуса Р | 98x98x138 120x120x138 |
| Масса ИП, кг, не более | 1,0 |
| Средняя наработка на отказ, ч, не менее | 32000 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульные листы эксплуатационной документации типографским способом и лицевую панель прибора фотохимическим способом.
Комплектность поставки соответствует таблице 4.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователи измерительные цифровые активной мощности трехфазного тока ЦЛ 9259 (модификация по заказу) | УИМЯ.411600.059 | 1 |
| Наименование | Обозначение | Количество |
| Паспорт | УИМЯ.411600.059 ПС | 1 |
| Руководство по эксплуатации | УИМЯ.411600.059 РЭ | 1 |
| Методика поверки | МРБ МП.2013-2010 | 1 |
| CD-диск с демонстрационным программным обеспечением | - | 1 |
| Коробка упаковочная | УИМЯ.743832.002 | 1 |
| Примечание: при поставке партии преобразователей в один адрес прилагается один экземпляр руководства по эксплуатации и методики поверки на 3 преобразователя | ||
осуществляется по документу МРБ МП.2013-2010 «Преобразователи измерительные цифровые активной мощности трехфазного тока ЦЛ 9259 и реактивной мощности трехфазного тока ЦЛ 9260. Методика поверки», утвержденным РУП «Витебский ЦСМС» 10.02.2010 г.
Основные средства поверки:
- мегаомметр Е6-16 (регистрационный номер в Федеральном информационном фонде 61977-15);
- установка поверочная универсальная УППУ-МЭ3.1 (регистрационный номер в Федеральном информационном фонде 29123-05);
- вольтметр В7-65 (регистрационный номер в Федеральном информационном фонде 20250-06);
- магазин сопротивлений Р33 (регистрационный номер в Федеральном информационном фонде 1321-60);
- катушка сопротивления образцовая Р331 номиналом 100 Ом (регистрационный номер в Федеральном информационном фонде 1162-58).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или крышку корпуса преобразователя в виде наклейки со штрих-кодом и/или в виде оттиска поверительного клейма.
приведены в эксплуатационном документе.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ТУ BY 300521831.059-2010 «Преобразователи измерительные цифровые активной мощности трехфазного тока ЦЛ 9259 и реактивной мощности трехфазного тока ЦЛ 9260. Технические условия».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 20.11.2024 |
