Номер в госреестре | 44490-16 |
Наименование СИ | Устройства для измерений углов установки колес автомобилей |
Обозначение типа СИ | MICROLINE |
Изготовитель | "Beissbarth GmbH", Германия |
Год регистрации | 2016 |
Срок свидетельства | 18.05.2021 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Устройства для измерений углов установки колес автомобилей MICROLINE (далее -устройства MICROLINE) предназначены для измерений углов установки управляемых и неуправляемых колес любых типов легковых и грузовых автомобилей.
Устройства обеспечивают измерение следующих параметров:
- углов развала колес;
- углов схождения колес;
- углов продольного наклона оси поворота управляемых колес;
- углов поперечного наклона оси поворота управляемых колес.
Действие устройств MICROLINE основано на измерении угловых параметров, определяющих положение осей и колес автомобиля, с помощью прецизионных датчиков, обладающих высокой стабильностью в широком диапазоне измеряемых параметров.
Устройства MICROLINE содержат систему прецизионных датчиков (далее - датчики), микропроцессорную систему обработки результатов измерений, персональный компьютер типа IBM-PC/AT с принтером, бескабельное дистанционное радиоуправление и комплект вспомогательных устройств и приспособлений.
Датчики скомпонованы в четырех измерительных блоках - двух передних и двух задних. Измерительные блоки конструктивно выполнены в виде законченных модулей в корпусе специальной формы. При этом форма и размеры измерительных блоков выбираются исходя из особенностей их размещения на колесах диагностируемого автомобиля. В соответствии с количеством колес устройство имеет четыре измерительных блока. Измерительные блоки содержат потенциометрические датчики (STD-технология) или CCD датчики или камеры (инфракрасная технология) для измерений горизонтальных углов и электронные уровни (инклинометры) для измерений вертикальных углов (развала, наклонов оси поворота колеса автомобиля).
Устройства MICROLINE обеспечивают измерение углов установки всех четырех колес автомобиля. Одновременно рассчитываются угловые и линейные размеры взаимной ориентации осей подвески автомобиля.
В применяемое для работы с устройствами MICROLINE программное обеспечение заложена база данных на большое количество моделей автомобилей отечественного и зарубежного производства.
Устройства MICROLINE снабжены программой калибровки измерительных датчиков и калибровочным приспособлением, позволяющим оперативно сохранять и обновлять информацию об основных параметрах датчиков. Это повышает надежность и стабильность работы.
Выпускаемые модификации, входящие в группу, выделенную в каждый отдельный столбец таблицы 2, отличаются типом применяемого монитора, конструктивным исполнением и дизайном приборной стойки, а также конструктивным исполнением корпуса измерительного блока.
Измерение вертикальных углов установки колес в каждом измерительном блоке производится:
- для модификаций ML 5000, ML 5001, VAS 6141, ML 6 Easy, ML 6R Easy, ML 8 Easy, ML 8R Easy с помощью двух ортогонально расположенных электронных измерителей уровня (инклинометров);
- для модификаций ML 8 Tech, ML 8R Tech, ML 81 Tech, VAG 1995 K Tech, VAG 1818 F Tech, VAS 6595, BMW KDS Tech с помощью двух инфракрасных (CCD) датчиков.
Способ передачи данных от измерительных блоков к приборной стойке - через соединительные кабели и разъемы (для модификаций ML 1800-6, ML 1800-8), либо беспроводным способом через радиочастотный канал (для остальных модификаций).
Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится пломбирование стыка между деталями корпуса измерительных блоков, а также корпуса персонального компьютера, находящегося внутри приборной стойки.

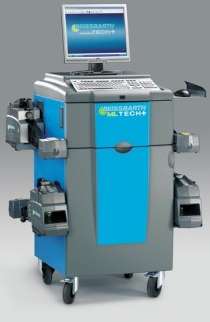

Внешний вид устройств MICROLINE приведён на рисунках 1 - 4.
Программное обеспечение (далее - ПО) «Aligner» разработано специально для устройств MICROLINE и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационное наименование ПО | Aligner |
Номер версии (идентификационный номер ПО, не ниже | 5.0 |
Цифровой идентификатор ПО | FC281C14 |
Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Программное обеспечение защищено от несанкционированного доступа электронными ключами и паролями различных уровней доступа и соответствует уровню защиты «высокий» в соответствии с Р 50.2.077 - 2014.
Таблица 2 - Метрологические и технические характеристики
Наименование характеристики | Значение характеристики | |||
Модификация | ML 1800-6 ML 1800-6R ML 1800-8 ML 1800-8R | ML 5000 ML 5001 VAS 6141 | ML 6 Easy ML 6R Easy ML 8 Easy ML 8R Easy | ML 8 Tech, ML 8R Tech, ML 81 Tech, VAG 1995 K Tech, VAG 1818 F Tech, VAS 6595, BMW KDS Tech |
Диапазон измерений углов развала колес передней/задней оси, О | ±8 | ±3 | ±10 | |
Пределы допускаемой абсолютной погрешности измерений углов развала колес, ...' | ±5 | ±2 | ±1 | |
Диапазон измерений углов суммарного схождения колес (передних и задних), .о | ±20 | ±2 | ±18 | |
Пределы допускаемой абсолютной погрешности измерений углов суммарного схождения колес (передних и задних), ...' | ±5 | ±2 | ||
Диапазон измерений углов индивидуального схождения колес (передних и задних), ..,° | ±10 | ±2 | ±9 | |
Пределы допускаемой абсолютной погрешности измерений углов индивидуального схождения колес (передних и задних), .' | ±5 | ±2 | ±1 | |
Диапазон измерений углов продольного наклона оси поворота колес, .° | ±18 | ±22 |
Модификация | ML 1800-6 ML 1800-6R ML 1800-8 ML 1800-8R | ML 5000 ML 5001 VAS 6141 | ML 6 Easy ML 6R Easy ML 8 Easy ML 8R Easy | ML 8 Tech, ML 8R Tech, ML 81 Tech, VAG 1995 K Tech, VAG 1818 F Tech, VAS 6595, BMW KDS Tech |
Пределы допускаемой абсолютной погрешности измерений углов продольного наклона оси поворота колес, | ±10 | ±4 | ||
Диапазон измерений углов поперечного наклона оси поворота колес, ...° | ±18 | ±22 | ||
Пределы допускаемой абсолютной погрешности измерений углов поперечного наклона оси поворота колес, | ±10 | ±4 | ||
Габаритные размеры (ДхШхВ), мм | 1100x600x 1500 | 980x800x1600 | ||
Масса, кг | 115 | 80 | ||
Напряжение питания, В | 220+10% 220-15% | |||
Частота, Гц | 50±1 | |||
Рабочий диапазон температур, °С | от плюс 5 до плюс 40 |
наносится на корпус приборной стойки методом наклеивания и на титульный лист руководства по эксплуатации методом печати.
Таблица 3 - Комплектность средства измерений
Наименование | Кол-во |
Приборная стойка | 1 |
Измерительный блок | 4 |
Руководство по эксплуатации на русском языке | 1 |
Методика поверки МП АПМ 03-16 | 1 |
Колёсный захват | 4 |
6. Стопор для руля | 1 |
Упор для тормозной педали | 1 |
Поворотная платформа | 2* |
Сдвижная платформа | 2* |
Калибровочное приспособление | 1* |
* - по отдельному заказу потребителя
осуществляется по документу МП АПМ 03-16 «Устройства для измерения углов установки колес автомобилей MICROLINE. Методика поверки», утверждённому ООО «Автопрогресс - М» в феврале 2016 г.
Знак поверки наносится на свидетельство о поверке.
Перечень основных средств поверки (эталонов), применяемых для поверки:
- квадрант оптический типа КО-30М, ±180°; ПГ ±30", ТУ3.-3.1387-76;
- стол поворотный типа СТ-9, ±360°; ПГ ±40", ГОСТ 16935-93.
Методика измерений приведена в документе «Устройства для измерений углов установки колес автомобилей MICROLINE. Руководство по эксплуатации».
