| Номер в госреестре | 44582-16 |
| Наименование СИ | Комплексы измерительно-вычислительные |
| Обозначение типа СИ | МикроТЭК |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие "Томская электронная компания" (ООО НПП "ТЭК") г.Томск |
| Год регистрации | 2016 |
| Срок свидетельства | 18.05.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительно-вычислительные МикроТЭК (далее - МикроТЭК) предназначены для измерений выходных электрических сигналов от преобразователей расхода, плотности, влагосодержания, вязкости, температуры, давления, перепада давления, их преобразований в соответствующие значения физических величин и вычислений расхода, объема и массы жидкостей и газов, а также коэффициентов преобразования и поправочных коэффициентов преобразователей расхода.
Принцип действия МикроТЭК основан на измерении и преобразовании электрических сигналов от первичных измерительных преобразователей в составе измерительных систем в значения величин: температура, давление, перепад давления, объемная или массовая доля воды, вязкость, плотность, объемный и массовый расход, объем и масса, коэффициенты преобразования и поправочные коэффициенты преобразователей расхода.
МикроТЭК имеет следующие модификации:
. МикроТЭК-01-МК (учет сырой, товарной нефти и нефтепродуктов (далее -продукта), пластовой воды, природного газа, свободного нефтяного газа (СНГ), воздуха, азота и широкой фракции легких углеводородов (ШФЛУ));
. МикроТЭК-04 (учет наливаемых жидкостей и газов при прямом методе динамических измерений массы);
. МикроТЭК-09-ХХ-МК (учет продукта, пластовой воды, природного газа, СНГ, воздуха, азота и ШФЛУ);
. МикроТЭК-11 (учет СНГ).
МикроТЭК-09-ХХ-МК имеет следующие модификации, различающиеся количеством и видом входов (таблица 1).
Таблица 1 - Модификации МикроТЭК-09-ХХ-МК
| Модификация | Количество входов | |||
| частотные общего назначения | искробезопасные | |||
| токовые | частотные | температурные | ||
| МикроТЭК-09-01-МК | 8 | - | - | - |
| МикроТЭК-09-02-МК | 8 | 16 | - | - |
| МикроТЭК-09-03-МК | 8 | 16 | 8 | 10 |
| МикроТЭК-09-04-МК | 8 | 24 | 8 | 5 |
| МикроТЭК-09-05-МК | 8 | 24 | - | 10 |
| МикроТЭК-09-06-МК | 8 | 32 | 8 | - |
| МикроТЭК-09-07-МК | 8 | 32 | - | 5 |
| МикроТЭК-09-08-МК | 8 | 40 | - | - |
Конструкция МикроТЭК может быть выполнена в одном из следующих исполнений:
- по блочно-модульному принципу для МикроТЭК-01-МК и МикроТЭК-04, позволяющему компоновать МикроТЭК под конкретную конфигурацию измерительной системы с установкой в шкаф;
- по принципу блоков расширения для МикроТЭК-09-ХХ-МК в едином корпусе, позволяющему компоновать МикроТЭК под конкретную конфигурацию измерительной системы;
- по принципу плат расширения для МикроТЭК-11 в едином корпусе.
МикроТЭК-01-МК и МикроТЭК-04 могут состоять из блока задания параметров БЗП-09-07 либо блока вычислительного БЗП-12 (только для МикроТЭК-01-МК), измерительных преобразователей Блок С7 и Блок С9, вспомогательных интерфейсных блоков, источников питания.
МикроТЭК-09-ХХ-МК может состоять из блока температурных входов БТВ-М09, блока аналоговых входов БАВ-М09, блока искробезопасных входов БИВ-М09, блока управления БУ-М09, модуля регулирования МР-М09 (в комплекте с БУ-М09), источника питания.

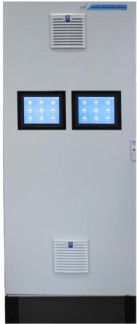

Общий вид МикроТЭК и места нанесения знака поверки представлены на рисунке 1.
Место нанесения знака поверки
б
в
д
а - МикроТЭК-01-МК; б - МикроТЭК-04; в - маркировочная табличка на внутренней поверхности двери шкафа; г - МикроТЭК-11; д - МикроТЭК-09-ХХ-МК
МикроТЭК обеспечивает выполнение следующих основных функций:
- измерение и преобразование электрических сигналов от первичных измерительных преобразователей;
- вычисление и отображение текущих, средних, нарастающих, накопленных значений параметров за отчетный период (два часа, смену, сутки, месяц);
- автоматический контроль, отображение и сигнализация предельных значений параметров технологического процесса;
- ручной ввод уставок и технологических параметров;
- управление автоматическим пробоотборником согласно ГОСТ 2517-2012;
- защита измерительной и системной информации от несанкционированного доступа;
- формирование и печать протоколов, отчетов;
- хранение в памяти МикроТЭК значений параметров при отключении электроэнергии;
- диагностика и индикация работоспособности основного и вспомогательного оборудования измерительной системы;
- передача измерительной и системной информации на верхний уровень измерительной системы посредством последовательного интерфейса RS-485 с протоколом MODBUS RTU и сети Ethernet с протоколом MODBUS TCP/IP;
- обмен информацией с трубопоршневой поверочной установкой или компакт-прувером при проведении поверки и контроля метрологических характеристик (КМХ) преобразователей расхода;
- проведение в автоматическом режиме поверки преобразователей расхода и КМХ преобразователей расхода, плотности, вязкости и влагосодержания (только для МикроТЭК-01-МК с БЗП-12 и МикроТЭК-09-ХХ-МК).
Для защиты МикроТЭК-01-МК и МикроТЭК-04 от несанкционированного доступа осуществляется пломбирование блоков БЗП-09-07 и БЗП-12 следующим образом:
- для БЗП-09-07 при помощи наклейки с оттиском клейма изготовителя на боковой стороне блока в месте соединения боковой крышки с корпусом (рисунок 2);
- для БЗП-12 при помощи пломбировочной мастики с оттиском клейма изготовителя, нанесенной на винты боковых панелей БЗП-12 (рисунок 3).
Дополнительно ограничение доступа к внутренним блокам МикроТЭК-01-МК и МикроТЭК-04 обеспечивается наличием замков на шкафах, в которые устанавливаются блоки.
Место
нанесения
наклейки
Место
нанесения
наклейки
Для защиты МикроТЭК-09-ХХ-МК от несанкционированного доступа осуществляется пломбирование его корпуса. Оттиск клейма изготовителя наносится на пломбировочную мастику на винте с чашкой на задней панели МикроТЭК-09-ХХ-МК в соответствии с рисунком 4.
А
5
---и
1 - шайба чашеобразная; 2 - мастика для оттиска клейма; 3 - винт;
4 - панель задняя; 5 - корпус МикроТЭК-09-ХХ-МК.
Для защиты МикроТЭК-11 от несанкционированного доступа осуществляется пломбирование его корпуса при помощи наклейки с оттиском клейма изготовителя (рисунок 5).
В МикроТЭК установлено программное обеспечение (ПО), предназначенное для вычисления и отображения параметров.
ПО МикроТЭК-01-МК (в составе с БЗП-09-07), ПО МикроТЭК-04 и ПО МикроТЭК-11 является встроенным и метрологически значимым (разделение отсутствует).
Для ПО МикроТЭК-01-МК (в составе с БЗП-12) и ПО МикроТЭК-09-ХХ-МК реализовано разделение на метрологически значимую и незначимую части.
Идентификационные данные ПО МикроТЭК приведены в таблицах 2 - 5. Метрологические характеристики МикроТЭК нормированы с учетом влияния ПО. Относительное отличие результатов вычислений ПО МикроТЭК-01-МК (с БЗП-12) и МикроТЭК-09-ХХ-МК от опорных не превышает 0,001 % при выполнении функций КМХ и поверки по методикам:
- МИ 3154-2008 ГСИ. Счётчики-расходомеры массовые Micro Motion фирмы «Emerson Process Management, Micro Motion Inc.». Методика поверки счётчиком-расходомером жидкости массовым Micro Motion CMF 300 эталонным II-го разряда;
- ГСИ. Рекомендация. Преобразователи расхода турбинные в составе систем измерений количества и параметров нефти сырой ОАО «Сургутнефтегаз». Методика поверки (утверждена ФГУП ВНИИР, 2007 г.);
- ГСИ. Расходомеры массовые Promass. Методика поверки (утверждена ФГУП ВНИИМС,
2011 г.);
- ГСИ. Счетчики-расходомеры массовые Micro Motion. Методика поверки (утверждена ФГУП ВНИИМС, 25.07.10 г.).
Уровень защиты ПО МикроТЭК «средний» в соответствии с Р 50.2.077-2014.
указаны в таблицах 6 и 7.
наносится на маркировочную табличку МикроТЭК (для МикроТЭК-09-ХХ-МК - на корпус изделия), на титульные листы руководства по эксплуатации и формуляра печатным способом.
| Идентификационные данные (признаки) | Значение | ||||
| Идентификационное наименование ПО | УЗЕЛ УЧЕТА НЕФТИ | СИСТЕМА ИЗМЕРЕНИИ КОЛИЧЕСТВА ГАЗА | УЗЕЛ УЧЕТА ШФЛУ | УЗЕЛ УЧЕТА ПРИРОДНОГО ГАЗА | УЗЕЛ УЧЕТА ВОДЫ |
| Номер версии (идентификационный номер) ПО | не ниже 1.2.ХХХХХХХХ | не ниже 2.2.ХХХХХХХХ | не ниже 3.2.ХХХХХХХХ | не ниже 4.2.ХХХХХХХХ | не ниже 5.2.ХХХХХХХХ |
| Цифровой идентификатор ПО | - | ||||
Таблица 3 - Идентификационные данные ПО МикроТЭК-01-МК (с БЗП-12) и МикроТЭК-09-ХХ-МК (с операционной системой Windows Embedded Standart 2009)_
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | МикроТЭК-МК | |
| Номер версии (идентификационный номер) ПО | 2.ХХХХ/2.3083 | |
| Цифровой идентификатор ПО | Имя файла | Значение хэш-кода |
| mathRawOil.mdll | 6E1212FB054D3645ABC1B2A8B1E54D7A | |
| mathCommercialOil.mdll | 12387F99835A1B74C69986719D3A58F5 | |
| mathWater.mdll | 04793482857F9248A099E084846CB277 | |
| mathSHFLU.mdll | 2C317A5117704DAA0645548916CDE671 | |
| mathOilGas.mdll | AF2A989D899E426D2C62BF911597A191 | |
| mathNaturalGas.mdll | 3093318E3A287EFA8F3D3A36B6FEE485 | |
| mathNitrogen.mdll | 7BD2EADDFC8D75796CB65F99DE5FB7FA | |
| mathAir.mdll | F1F2BE3E82E9144876E7F99424E21ECE | |
| mathSarasotaFD960.mdll | 4A81742D5B15074BE60FD9DABD3FD3AE | |
| mathSolartron7835.mdll | 204BFDBA4DCDB72D36CEF8672C9AFC09 | |
| mathTransforms.mdll | 768884A0DB93F585C712E4BF5101692A | |
| mathKmxRawOil.mdll | 67F1F9338F566D5040E345FC98961772 | |
| mathHC.mdll | E1154DE1DD8A7FC6209ABA0662D67391 | |
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | МикроТЭК-МК | |
| Номер версии (идентификационный номер) ПО | 1.ХХХХ/1.3083 | |
| Цифровой идентификатор ПО | Имя файла | Значение хэш-кода |
| mathRawOil.mdll | 041BF8C9A58797D0CA62506D01C1725F | |
| mathCommercialOil.mdll | EF770F978DDE673E3 919E2C513B429B0 | |
| mathWater.mdll | 47F170CBEE87A6CA10C798E18ADEB1DF | |
| mathSHFLU.mdll | 6F15C2152C1ACCFDD133B623B5AFC78E | |
| mathOilGas.mdll | 3888CE670BF497454C05D507443E90A7 | |
| mathNaturalGas.mdll | C315A25C1A4869E9BDA1600F38265CA4 | |
| mathNitrogen.mdll | ED30DCDD6A19746BD8DF7B07804904D9 | |
| mathAir.mdll | 0AFE6B76BCE6875B69602AB499C00B92 | |
| mathSarasotaFD960.mdll | 4CC9E26DE44111A76EFF15FEA4E84E7C | |
| mathSolartron7835.mdll | DC108851DCEE95AC1D0D5E5ADB7ACAED | |
| mathTransforms.mdll | DF00169FEFC024BF67 8E7DBF920EDFB7 | |
| mathKmxRawOil.mdll | 366B5C6CB531BC81FC2065474256E80F | |
| mathHC.mdll | 06F988EE1ABEA065318BF823324E6006 | |
Таблица 5 - Идентификационные данные ПО МикроТЭК-04 и ПО МикроТЭК-11
| Идентификационные данные (признаки) | Значение | |
| ПО МикроТЭК-04 | ПО МикроТЭК-11 | |
| Идентификационное наименование ПО | СКУ НАЛИВА | Узел Учета Г аза |
| Номер версии (идентификационный номер) ПО | не ниже 6.2.ХХХХХХХХ | не ниже 3.ХХ.ХХ |
| Цифровой идентификатор ПО | - | - |
| Наименование характеристики | Значение | |||
| МикроТЭК-01- МК | МикроТЭК- 04 | МикроТЭК-09- ХХ-МК | МикроТЭК- 11 | |
| Диапазон измерений силы постоянного тока, мА | от 4 до 20 | |||
| Диапазон измерений частоты следования импульсов, Гц | от 10 до 10000 | |||
| Диапазон измерений сопротивления с термопреобразователей сопротивления (ТС) с номинальными статическими характеристиками преобразования (НСХ) 50 П, 100 П, 500 П, 50 М, 100 М по ГОСТ 6651-2009, Ом | от 20 до 700 | от 20 до 700 | от 20 до 700 | от 10 до 150 (кроме НСХ 500 П) |
| Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, мА | ±0,015 | |||
| Пределы допускаемой относительной погрешности измерений, %: | ||||
| - частоты | ±0,002 | |||
| - количества импульсов | ±0,025 | |||
| - количества импульсов за интервал времени | ±0,01 | - | ±0,01 | - |
| - отношения количества импульсов за интервал времени | ±0,01 | - | ±0,01 | - |
| Пределы допускаемой абсолютной погрешности измерений входных сигналов от ТС и преобразования в значение температуры, °С | ±0,1 | |||
| Пределы допускаемой абсолютной погрешности измерений текущего времени за сутки, с | ±1,0 | |||
| Пределы допускаемой относительной погрешности преобразования входных электрических сигналов в значения: | ||||
| - расхода, % | ±0,025 | - | ±0,025 | |
| - объема, % | ±0,025 (для продукта); ±0,05 (для других веществ) | - | ±0,025 (для продукта); ±0,05 (для других веществ) | ±0,05 |
| - массы, % | ±0,05 | |||
| Пределы допускаемой относительной погрешности преобразования входных электрических сигналов в значения коэффициентов преобразования и поправочных коэффициентов преобразователей расхода | ±0,01 | - | ±0,01 | - |
| Наименование характеристики | Значение | |||
| МикроТЭК-01-МК | МикроТЭК-04 | МикроТЭК-09-ХХ-МК | МикроТЭК-11 | |
| Параметры электрического питания: | ||||
| - напряжение переменного тока, В | 220+3f | |||
| - частота переменного тока, Гц | 50±1 | 50±1 | 50±1 | 50+11 |
| - напряжение постоянного тока, В | - | - | - | 24+1г - Ь |
| - потребляемая мощность, Вт, не более | 200 | 10 | ||
| Габаритные размеры, мм, не более - высота | 377,0 | 103 | ||
| - ширина - длина | - | - | 132,5 482,0 | 110 100 |
| Масса, кг, не более | - | - | 8 | 0,5 |
| Условия эксплуатации: | ||||
| - температура окружающей среды, °С | от +1 до +50 | |||
| - относительная влажность, % | 95 при +35 °С и более низких температурах без конденсации влаги | |||
| - атмосферное давление, кПа (мм рт.ст.) | от 84 до 107 (от 630 до 800) | |||
| Сведения о надежности: | ||||
| - средняя наработка на отказ, ч, не менее | 36000 | |||
| - средний срок службы, лет | 10 | |||
| Уровень взрывозащиты по ГОСТ 30852.0-2002, ГОСТ 30852.10-2002 | - | - | [Ex ia] IIC | |
| Степень защиты, обеспечиваемая оболочкой по | IP 43 | IP 43 | IP 43 | IP 20 |
| ГОСТ 14254-96 | (для передней панели) | |||
Таблица 8 - Комплектность МикроТЭК
| Наименование | Обозначение | Количество |
| Комплекс измерительно-вычислительный МикроТЭК | 1 шт. | |
| Комплект эксплуатационной документации на МикроТЭК в составе: | ||
| - формуляр | 1 шт. | |
| - руководство по эксплуатации | 1 шт. | |
| - руководство оператора | 1 шт. | |
| - методика поверки | ОФТ.20.148.00.00.00 МП1 (с изменением № 1) | 1 шт. |
| Комплект эксплуатационной документации на компоненты (для МикроТЭК-01-МК, МикроТЭК-04) | 1 шт. | |
| Копия свидетельства об утверждении типа средств измерений | - | 1 шт. |
| Примечание: - в соответствии с модификацией МикроТЭК - при поставке большого количества МикроТЭК по одному адресу количество документов оговаривается дополнительно; - в соответствии с комплектом поставки | ||
осуществляется по документу ОФТ.20.148.00.00.00 МП1 ГСИ. Комплексы измерительновычислительные МикроТЭК. Методика поверки (с изменением № 1), утвержденному ФБУ «Томский ЦСМ» 05.10.2017 г.
Основные средства поверки приведены в таблице 9.
Таблица 9 - Основные средства поверки МикроТЭК
| Наименование средства поверки | Основные метрологические характеристики | |
| диапазон измерений, номинальное значение | погрешность, класс точности, цена деления | |
| Магазин сопротивления Р4831 (регистрационный номер в ФИФОЕИ 6332-77) | от 0 до 111111,1 Ом | КТ 0,02/2-10-6 |
| Катушка электрического сопротивления Р331 (регистрационный номер в ФИФОЕИ 1162-58) | 100 Ом | КТ 0,01 |
| Вольтметр универсальный В7-78/1 (регистрационный номер в ФИФОЕИ 52147-12) | диапазон измерений напряжения постоянного тока от 1 • 10-6 до 10 В | А = ±(35-10-6-U + 5 е.м.р.) В на пределе измерений 10 В |
| Мера электрического сопротивления постоянного тока многозначная Р3026-2 (регистрационный номер в ФИФОЕИ 8478-91) | от 0,01 до 111111,1 Ом | КТ 0,005/1,5^ 10-6 |
| Наименование средства поверки | Основные метрологические характеристики | |
| диапазон измерений, номинальное значение | погрешность, класс точности, цена деления | |
| Генератор сигналов специальной формы ГСС-05 (регистрационный номер в ФИФОЕИ 30405-05) | от 0,0001 до 5000000 Гц | A=±(5-10-6-F + 1 мкГц) |
| Генератор импульсов Г5-60 (регистрационный номер в ФИФОЕИ 5463-76) | от 0,1 до 9999990 мкс | А = ±(1 10-6т +10 нс) |
| Калибратор электрических сигналов СА150 (регистрационный номер в ФИФОЕИ 53468-13) | диапазон воспроизведения прямоугольных сигналов от 1 до 1100 СРМ заданной частоты от 1-10" до 11 кГц | А=±0,5 СРМ Д=±(5-10-2- 1 • 102) Гц |
| Секундомер механический СОСпр-2б-2-000 (регистрационный номер в ФИФОЕИ 2231-72) | от 0 до 60 с от 0 до 60 мин | КТ 2, цена деления 0,2 с |
| Радиочасы МИР РЧ-02 (регистрационный номер в ФИФОЕИ 46656-11) | пределы допускаемой абсолютной погрешности синхронизации фронта выходного сигнала 1 Гц по шкале координированного времени UTC не более ±1 мте | |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки в виде оттиска клейма наносится на маркировочную табличку МикроТЭК (для МикроТЭК-01-МК и МикроТЭК-04) или на переднюю панель корпуса МикроТЭК (для МикроТЭК-09-ХХ-МК и МикроТЭК-11), а также в формуляр.
приведены в эксплуатационном документе.
ГОСТ 26.203-81 Комплексы измерительно-вычислительные. Признаки классификации. Общие требования
ТУ 4318-148-20885897-2003 Комплекс измерительно-вычислительный МикроТЭК. Технические условия
