| Номер в госреестре | 44609-16 |
| Наименование СИ | Машины для испытаний материалов |
| Обозначение типа СИ | TESTING серии 1 |
| Изготовитель | "TESTING Bluhm & Feuerherdt GmbH", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 15.09.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины для испытаний материалов TESTING серии 1 (далее - машины) предназначены для измерений силы при испытании образцов из цемента на сжатие и/или изгиб.
Принцип действия машин основан на преобразовании давления в гидроцилиндре, пропорционально измеряемой силе, в электрический сигнал с последующей его обработкой.
Конструктивно машины выполнены в виде рамы, имеющей верхнее и нижнее основания, соединенные вертикальными направляющими колоннами, на которых установлены одна подвижная и одна неподвижная нажимные плиты или опоры. Нижняя плита перемещается при помощи нагружающего гидравлического поршня.
При проведении измерений испытываемый образец размещают в рабочем пространстве между верхней и нижней нажимными плитами. Перемещение подвижной плиты воздействует на образец, вызывая его деформацию вплоть до разрушения.
Выпускаемые модификации машин для испытаний материалов TESTING серии 1 различаются конструкцией, габаритными размерами, количеством измерительных каналов, рабочим диапазоном измерений силы.
Модификация 1.0241 имеет ручное управление и стрелочный индикатор.
Модификации 1.0243, 1.0255 имеют ручное управление и цифровой индикатор.
Модификации 1.0244, 1.0244-S01, 1.0244D-S02, 1.0254 имеют автоматическое управление и цифровой индикатор.

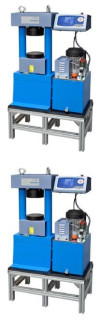

Общий вид машин приведён на рисунках 1 - 7.
Рисунок 7 - Внешний вид машин для испытаний материалов TESTING 1.0255
Для ограничения доступа к определённым частям, в целях несанкционированной настройки и вмешательства, производится установка металлической пломбы на регулятор давления насоса машины.
Место пломбировки показано на рисунке 8.
Программное обеспечение разработано специально для машин для испытаний материалов TESTING серии 1 и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1 - Идентификационные данные программного обеспечения_
| Идентификационное наименование ПО | EDC |
| Номер версии (идентификационный номер ПО), не ниже | V.55SY |
| Цифровой идентификатор ПО | D76177D2D9E 6D91625DDAA A16B86E339 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Программное обеспечение защищено от несанкционированного доступа ключом электронной защиты. Программное обеспечение соответствует уровню «Высокий» в соответствии с Р 50.2.077 - 2014.
| Модификация | 1.0241 | 1.0243 | 1.0244 | 1.0244-S01 | 1.0244D-S02 | 1.0254 | 1.0255 |
| Диапазон измерений силы, кН: - сжатие - 1-ый канал - 2-ой канал - изгиб | от 20 до 200 от 2 до 10 | от 10 до 200 от 0,5 до 10,0 | от 5 до 250 от 0,5 до 15,0 | от 5 до 250 от 0,5 до 15,0 | от 5 до 250 | от 50 до 500 | от 25 до 250 от 1,5 до 15,0 |
| Пределы допускаемой относительной погрешности измерений силы, % | ±2 | ±2 | ±1 | ±1 | ±1 | ±1 | ±1 |
| Высота рабочего пространства, не более, мм | 50 | 50 | 50 | 190 | 60 | 185 | 185 |
| Максимальный ход поршня, не более, мм | 30 | 30 | 30 | 30 | 30 | 45 | 45 |
| Г абаритные размеры, не более, мм: - плит, применяемых при испытаниях на сжатие, (ДхШ) или (0) | 40х40 40x62,5 | 40х40 40х62,5 | 40х40 40х62,5 | 165 | 100 | 153 | 153 |
| - опор, применяемых при испытаниях на изгиб, (Дх0) | 50x10 | 50х10 | 50х10 | 50х10 | - | - | - |
| Г абаритные размеры машин, (ДхШхВ), не более, мм | 1200x500 х1700 | 1200х500 х1700 | 1200х500 х1800 | 1200х500 х1800 | 1200х500 х1800 | 800х500 х1200 | 800х500 х1200 |
| Масса, не более, кг | 414 | 410 | 420 | 420 | 320 | 300 | 300 |
| Диапазон рабочих температур окружающей среды, °С | от +15 до +30 | от +15 до +30 | от +15 до +30 | от +15 до +30 | от +15 до +30 | от +15 до +30 | от +15 до +30 |
| Относительная влажность, % | от 30 до 55 | от 30 до 55 | от 30 до 55 | от 30 до 55 | от 30 до 55 | от 30 до 55 | от 30 до 55 |
| Электропитание: - напряжение, В - частота, Гц | 380 50 | 380 50 | 400 50 | 400 50 | 400 50 | 230 50 | 230 50 |
| Потребляемая мощность, кВт | 1,1 | 0,55 | 0,55 | ||||
| Средний срок службы, не менее, лет | 15 | 8 | 8 | ||||
наносится на раму машин методом наклеивания и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Машина для испытаний материалов TESTING серии 1 | 1 шт. |
| Ноутбук* | 1 шт. |
| Принтер* | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки МП АПМ 18-16 | 1 экз. |
* - поставляется в соответствии с заказом
осуществляется в соответствии с МП АПМ 18-16 «Машины для испытаний материалов TESTING серии 1. Методика поверки» утверждённой ООО «Автопрогресс-М» 27 апреля 2016 г.
Основные средства поверки:
- динамометры 2-го разряда по ГОСТ Р 8.640-2014.
Знак поверки наносится на свидетельство о поверке.
Методика измерений приведена в эксплуатационных документах.
ГОСТ Р 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы. Техническая документация «TESTING Bluhm & Feuerherdt GmbH», Германия.
| Зарегистрировано поверок | 41 |
| Поверителей | 14 |
| Актуальность данных | 22.11.2024 |
