| Номер в госреестре | 44632-15 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТВ-СЭЩ |
| Изготовитель | Акционерное общество «Группа компаний «Электрощит»-ТМ Самара» (АО «Группа компаний «Электрощит»-ТМ Самара»), г. Самара |
| Год регистрации | 2015 |
| Срок свидетельства | 11.09.2025 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы тока ТВ-СЭЩ Назначение средства измерений
Трансформаторы тока ТВ-СЭЩ (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических цепях переменного тока частотой 50 или 60 Гц.
Принцип действия трансформаторов тока заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечения электрической изоляции измерительных устройств от цепей высокого напряжения.
Трансформатор тока ТВ-СЭЩ по принципу конструкции является проходным, представляет собой ленточный тороидальный магнитопровод, изолированный креппированной бумагой, на который равномерно намотана вторичная обмотка, выполненная медным проводом. Выводы вторичных обмоток и табличка технических данных расположены на внешней стороне трансформаторов. Трансформаторы устанавливают в силовые трансформаторы в соответствии с чертежами этих изделий. Крепление трансформаторов на месте установки производится с помощью двух фланцев и шпилек М12, при помощи которых трансформаторы прижимаются и центрируются относительно высоковольтного ввода, обеспечивая равномерный зазор. Основной изоляцией трансформаторов является трансформаторное масло.
Предназначены для установки в масляные выключатели и силовые трансформаторы. Трансформаторы изготавливаются для нужд народного хозяйства в качестве комплектующих изделий.

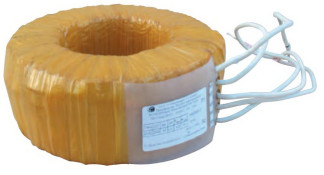

\Место пломбирования Рис. 1 Внешний вид трансформаторов тока ТВ-СЭЩ
Таблица 1 - Метрологические и технические характеристики
Основные метрологические и технические характеристики приведены в Таблице 1.
| Наименование характеристики | Значение |
| Класс напряжения ввода, кВ | 10; 20; 35 |
| Номинальная частота Гном, Гц | 50; 60 |
| Номинальный первичный ток 11ном, А | 50; 75; 80; 100; 150; 200; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 2000; 3000; 4000; 5000; 6000; 8000 |
| Номинальный вторичный ток 12ном, А | 1; 5 |
| Номинальная вторичная нагрузка 82ном с коэффициентом мощности cos ф2 = 0.8 | 1,75; 3,5; 10; 15; 20; 25; 30; 50 |
| Номинальная предельная кратность Кном вторичных обмоток для защиты | от 3 до 50 |
| Класс точности | 0,2; 0,2S; 0,5; 0,5S; 1; 3; 10; 10Р; 5Р |
| Номинальная частота, Гц | 50; 60 |
| Номинальный коэффициент безопасности приборов КБном вторичных обмоток для измерений и учета | от 2 до 35 |
| Климатическое исполнение по ГОСТ 15150-69 | О4 |
| Г абаритные размеры, мм | от 85*140*30 до 300*465*220 |
| Масса трансформатора, кг, не более | от 1,5 до 45 |
Знак утверждения типа наносится на табличку трансформатора и на эксплуатационную документацию типографскими способами.
Комплект поставки представлен в таблице 2.
Таблица 2
| Наименование и условное обозначение | Количество |
| Трансформатор тока ТВ-СЭЩ | 1 шт. |
| Паспорт 0РТ.486.050.ПС | 1 экз. |
| Руководство по эксплуатации 0РТ.142.072 РЭ | 1 экз. (на партию) |
осуществляется в соответствии с документом ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
| Наименование | Г осреестр № |
| Трансформатор тока измерительный лабораторный ТТИ-5000.5 | 27007-04 |
| Прибор сравнения КНТ-05 | 37854-08 |
| Магазин нагрузок МР3027 | 34915-07 |
Сведения приведены в руководстве по эксплуатации.
Нормативные документы, устанавливающие требования к трансформаторам тока ТВ-СЭЩ
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
ГОСТ 8.217-2003 «Трансформаторы тока. Методика поверки».
