Модули измерения электрических параметров МИ-ЦИТ-ЭС, 44654-15

Модули измерения электрических параметров МИ-ЦИТ-ЭС являются составной частью преобразователей для катодной защиты ПКЗ-АР и предназначены для измерений и измерительных преобразований электрических параметров (напряжения и силы постоянного тока) системы электрохимической защиты (ЭХЗ) от почвенной коррозии подземных металлических сооружений, в том числе магистральных и городских трубопроводов, электрических кабелей, резервуаров для хранения нефти и газа.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	44654-15
Наименование СИ	Модули измерения электрических параметров
Обозначение типа СИ	МИ-ЦИТ-ЭС
Изготовитель	ООО "Центр Инновационных Технологий - Э.С." (ЦИТ-Э.С.), г.Саратов
Год регистрации	2015
Срок свидетельства	25.08.2025
МПИ (интервал между поверками)	3 года
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия модулей измерения электрических параметров МИ-ЦИТ-ЭС (далее по тексту - МИ) заключается в аналого-цифровом преобразовании напряжения постоянного тока, создаваемого катодной станцией на защищаемом сооружении, силы постоянного тока, протекающего по цепи " катодная станция - сооружение - грунт - анодный заземлитель

- катодная станция", а также напряжения постоянного тока, формируемого датчиком защитного потенциала.

МИ выполнен в виде печатной платы, закрытой с двух сторон защитными панелями, и встраиваемой в переднюю панель блока управления ПКЗ-АР.

На клеммы входного порта МИ подаются:

- сигнал с выходных зажимов ПКЗ для измерения выходного напряжения,

- сигнал с шунта (0 - 75) мВ для измерения выходного тока ПКЗ,

- сигнал от медно-сульфатного электрода сравнения;

- сигнал от датчика потенциала,

- сигнал от точки измерения потенциала защищаемого сооружения.

На клеммы выходного порта МИ выводится цифровой сигнал, протокол Modbus

RTU.

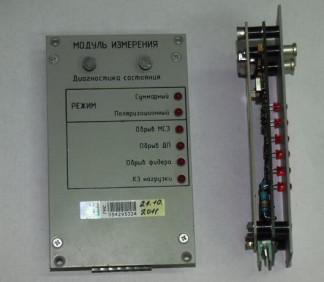

Общий вид МИ представлен на рисунке 1.

Рисунок 1 - Общий вид МИ

Программное обеспечение

Метрологически значимое программное обеспечение (ПО) жёстко зашито в микропроцессоре МИ и недоступно пользователю, после записи рабочей программы становится невозможно прочитать или изменить какую-либо часть программы. Это выполняется только с помощью специализированного программатора и технологических программ в условиях завода-изготовителя модуля измерения МИ. Версия программы считывается по последовательному интерфейсу RS485.

Метрологические характеристики нормированы с учётом влияния на них ПО.

Идентификационные данные метрологически значимого ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные метрологически значимого ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ПО_МИ_ЦИТ_ЭС
Номер версии (идентификационный номер ПО)	не ниже 3016
Цифровой идентификатор ПО	не используется

Защита ПО от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014.

В модуле измерений МИ отсутствует возможность внесения изменений (преднамеренных или непреднамеренных) в ПО посредством внешних интерфейсов.

Защита модуля измерений МИ от преднамеренного изменения ПО через внутренний интерфейс (со вскрытием корпуса) обеспечивается пломбированием корпуса МИ.

Таблица 2

Входной сигнал (параметр ЭХЗ)	Диапазон изменения входного сигнала	Пределы допускаемой основной приведенной погрешности измерений, % 2)	Пределы допускаемой дополнительной погрешности, % /10°С
Напряжение постоянного тока шунта 1)	от 0 до 75 мВ	± 0,5	± 0,05
Напряжение постоянного тока (выходное напряжение ПКЗ)	от 0 до 100 В
Суммарный потенциал	от минус 5 до 5 В
Поляризационный потенциал	от минус 5 до 5 В
Примечания 1) Диапазон изменения напряжения постоянного тока шунта от 0 до 75 мВ соответствует диапазону измерений выходного тока ПКЗ от 0 до 100 А, протекающего через шунт (погрешность шунта не включена в погрешность канала измерения напряжения постоянного тока шунта); 2) % от верхнего значения диапазона изменения входного сигнала.

Рабочие условия применения:

- температура окружающего воздуха от минус 45 до плюс 45 °С (нормальная температура 25°С);

- относительная влажность до 98 % при 25 °С;

- атмосферное давление от 86,6 до 106,7 кПа.

Параметры системы питающих напряжений

Источник питания постоянного тока Е1

- выходное напряжение, В ±15 ± 0,05

- выходной ток, А 0,3 Источник питания постоянного тока Е2

- выходное напряжение, В +3,3 ± 0,05

- выходной ток, А 0,5 Габаритные размеры корпуса МИ, мм:

длина 140 ± 1; ширина 85,5 ± 1; высота 40 ± 2

Масса, кг, не более 0,45

Потребляемая мощность, Вт, не более 10

Средний срок службы, лет, не менее 15.

Знак утверждения типа

Знак утверждения типа наносится на табличку, расположенную на тыльной панели корпуса и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки МИ должен соответствовать таблице 3. Таблица 3

Наименование	Обозначение	Кол-во
Модуль измерения МИ	ФСКЕ.436237.016.00.000	1

Жгут технологический*	ФСКЕ.436237.016.71.000	1
Клеммная колодка *	2ESDPL-07	1
Интерфейс RS485*	RS485	1

Примечание - *Поставка по отдельному заказу.

Перечень сопроводительной документации:

- руководство по эксплуатации;

- формуляр;

- методика поверки.

Поверка

осуществляется по документу ФСКЕ.436237. 016. 00.000 МП «Модуль измерения электрических параметров МИ-ЦИТ-ЭС. Методика поверки», утвержденному ФГУП «ВНИИМС» 30.07.2015 г.

Основное оборудование для поверки приведено в таблице 4. Таблица 4

Наименование и тип средства поверки (СП)	Метрологические характеристики СП
Наименование и тип средства поверки (СП)	Диапазон	Погрешность
Прибор для поверки вольтметров дифференциальный В1-12	от 1*10-7 до 1000 В	±0,01 %
Регулируемый источник постоянного напряжения Mastech HY3002-2	от 0 до 30 В	±0,1 В
