| Номер в госреестре | 44657-16 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТШМС-0,66 |
| Изготовитель | АО Высоковольтного оборудования "Электроаппарат", г.С.-Петербург |
| Год регистрации | 2016 |
| Срок свидетельства | 16.03.2021 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока ТШМС-0,66 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления при их установке в судовых распределительных устройствах на номинальное напряжение 0,66 кВ переменного тока частоты 50 Гц.
Трансформаторы тока относятся к шинным с одной вторичной обмоткой.
Первичной обмоткой служит шина (пакет шин) распределительного устройства, проходящая через “окно” трансформатора тока.
Вторичная обмотка залита эпоксидным компаундом, образуя изоляционный блок, что обеспечивает механическую прочность и электроизоляционные свойства.
Выводы вторичной обмотки расположены в верхней части блока и снабжены винтами диаметром 6 мм.
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем.
Трансформаторы тока ТШМС-0,66 изготавливаются следующих модификаций: ТШМС-0,66- I, ТШМС-0,66К-1, ТШМС-0,66- II, ТШМС-0,66К-11, ТШМС-0,66- III,
тшмс-0,66к- iii, тшмс-0,66лу тшмс-0,66к-гу.
Трансформаторы тока ТШМС-0,66 не пломбируются.

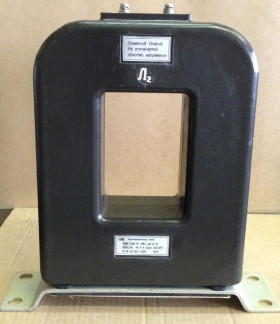

Общий вид трансформатора тока представлен на рисунке 1.
Трансформаторы тока обеспечивают масштабное преобразование значений первичного переменного тока во вторичный ток 5 А для непосредственного измерения с помощью стандартных измерительных приборов, а также изолируют измерительные приборы от цепи высокого напряжения.
Крепление трансформаторов тока на месте установки осуществляется через отверстия в основании (угольниках, скобе) трансформаторов тока.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование параметра | Значение параметра |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота, Гц | 50 |
| Номинальный первичный ток, А: ТШМС-0,66-1, ТШМС-0,66К-1 | 1500; 2000; 3000; |
| ТШМС-0,66-11, ТШМС-0,66К-11 | 4000; 5000; |
| ТШМС-0,66- III, ТШМС-0,66К-Ш | 6000; |
| ТШМС 0,66-IV, ТШМС 0,66К-1У | 8000 |
| Наибольший рабочий первичный ток, А ТШМС-0,664, ТШМС-0,66К4 | 1600; 2000; 3200; |
| ТШМС-0,66-П, ТШМС-0,66К-П | 4000; 5000; |
| ТШМС-0,66- III, ТШМС-0,66К-Ш | 6000 |
| ТШМС 0,66-IV, ТШМС 0,66К-ГУ | 6000 |
| Номинальный вторичный ток, А | 5 |
| Класс точности вторичной обмотки: - при использовании для измерений и для защиты | 0,5(10Р) |
| - при использовании для защиты | 10Р |
| Номинальная вторичная нагрузка при соб j2=0,8 ,ВА | 40 |
| Номинальная предельная кратность вторичной обмотки для защиты | 3 |
| Кратность тока термической стойкости: ТШМС-0,66-[, ТШМС-0,66К-[ | 25 |
| ТШМС-0,66-П, ТШМС-0,66К-П | 25 |
| ТШМС-0,66- III, ТШМС-0,66К-Ш | 25 |
| ТШМС 0,66-IV, ТШМС 0,66К-ГУ | 20 |
| Время протекания тока термической стойкости, с | 3 |
Таблица 2 - Технические характеристики
| Наименование параметра | Значение | параметра | ||
| Г абаритные размеры, мм, не более | высота | ширина | длина | |
| ТШМС-0,664, ТШМС-0,66К-! | 228 | 135 | 130 | |
| ТШМС-0,66-П, ТШМС-0,66К-П | 283 | 175 | 215 | |
| ТШМС-0,66- III, ТШМС-0,66К-Ш | 283 | 175 | 215 | |
| ТШМС 0,66-IV, ТШМС 0,66К-ГУ | 366 | 85 | 340 | |
| Наименование параметра | Значение параметра |
| Масса, кг, не более | от 3,7 до 15,7 |
| средняя наработка на отказ, ч, не менее | 400 000 |
| срок службы до списания, лет | 30 |
| Условия эксплуатации: | |
| верхнее значение рабочей температуры окружающего воздуха для трансформаторов тока ТШМС-0,664, ТШМС-0,66К4, ТШМС-0,66-П, ТШМС-0,66К-П, ТШМС- 0,66- III, ТШМС- 0,66К- III, °С | +50 |
| для трансформаторов тока ТШМС-0,66-ГУ, ТШМС-0,66К-Г^ °С | +60 |
| - нижнее значение рабочей температуры окружающего воздуха, °С | -40 |
| - относительная влажность при 35 °С, %, не более | 98 |
| - высота над уровнем моря, м, не более | 1000 |
наносится на эксплуатационную документацию типографским способом и методом термотрансферной печати на табличку трансформатора.
Таблица 3 - Комплект поставки трансформатора
| Наименование | Количество |
| Трансформатор тока | 1 шт. |
| Паспорт | 1 экз. |
| Руководство по эксплуатации (на партию трансформаторов, поставляемых в один адрес) | 1 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- рабочие эталоны - трансформаторы (компараторы) тока 1 и 2 разрядов по ГОСТ 8.550-86;
- прибор сравнения КТ 01(Рег. № 18287-99) с допускаемой погрешностью по току в пределах от ±0,001 % до ±0,03 % и по фазовому углу от ±3,0 ' до ±0,1';
- магазин нагрузок МР 3027 (Рег. № 34915-07), 1-5 А,1-50 В-А, cos j=0,8, ПГ ±4 %. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде клейма наносится на паспорт при первичной поверке и в виде наклейки на свидетельство о поверки при периодической поверке.
приведены в эксплуатационном документе.
ГОСТ 8.550-86 Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки ТУ 16-517.937-2010 Трансформаторы тока ТШМС 0,66. Технические условия ТУ ВД 16-517.937-2010 Трансформаторы тока ТШМС 0,66. Технические условия
