| Номер в госреестре | 44753-16 |
| Наименование СИ | Стенды универсальные коллиматорные |
| Обозначение типа СИ | ВЕГА УКС |
| Изготовитель | ЗАО "Геостройизыскания", г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 28.03.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Стенды универсальные коллиматорные ВЕГА УКС (далее - стенды УКС) предназначены для передачи размера единицы плоского угла (градус) и применяется для поверки теодолитов, нивелиров и угломерной части тахеометров электронных.
Принцип действия стендов УКС основан на неподвижном закреплении коллиматорных и автоколлиматорных зрительных труб и заключается в воспроизводимости плоских горизонтальных и вертикальных углов, образующихся направлениями их визирных осей.
Визирные оси автоколлиматорных зрительных труб, в горизонтальной плоскости, и коллиматорных, в вертикальной плоскости, пересекаются в одной точке, совпадающей с точкой пересечения горизонтальной оси вращения зрительной трубы и вертикальной оси вращения поверяемого прибора, и задают контрольные горизонтальные и вертикальные углы в соответствии с требованиеми ГОСТ 10529-96 «Теодолиты. Общие технические условия» и ГОСТ Р 51774-2001 «Тахеометры электронные. Общие технические условия».
Стенды УКС представляют собой металлоконструкцию (основание и станина) с узлами крепления двух коллиматорных и двух автоколлиматорных основных зрительных труб, предметного столика с механизмом вертикального перемещения площадки для установки поверяемых приборов и узла крепления дополнительного коллиматора.
Значения контрольных углов между горизонтальными автоколлиматорами в горизонтальной плоскости и коллиматорами в вертикальной плоскости измеряются после установки стенда в рабочее положение и сохраняются в программном обеспечении, входящем в комплект поставки.
Встроенные компенсаторы в автоколлиматорные зрительные трубы автоматически устанавливают визирную ось в горизонтальной плоскости, а встроенные видеокамеры передают изображение на монитор, входящий в комплект стенда, для контроля несовмещения визирной оси и оси лазерного излучения (луча) при поверке лазерных нивелиров и электронных тахеометров. Безопасность при работе с лазерными приборами обеспечивается набором светофильтров, входящих в комплект стенда УКС.
Стенды УКС, по заказу, поставляются с дополнительным коллиматором и миниэкзаменатором.
Установленный дополнительный коллиматор имитирует разноудаленные визирные цели, что позволяет определить погрешность поверяемых приборов при разной фокусировке зрительной трубы, а установленный миниэкзаменатор позволяет задавать углы наклона предметного столика, что позволяет определять диапазон и погрешность компенсаторов углов наклона поверяемых приборов.
Стенды УКС устанавливаются на специальном виброизолирующем фундаменте, или на виброизолирующие опоры, входящие в комплект поставки по заказу.
В процессе эксплуатации, конструкция стендов УКС не предусматривает механических и электронных внешних регулировок.
Ограничение доступа к внутренним регулировочным узлам обеспечивается необходимостью применения специализированного инструмента.
Стенд УКС соответствует эталонным угломерным средствам измерений 2 разряда в соответствии с ГОСТ 8.016-81 «Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла».
Место нанесения знака утверждения типа

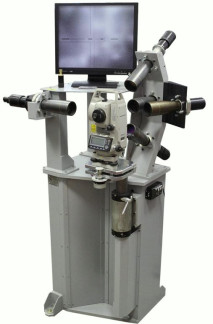

Рисунок 1 - Общий вид стендов универсальных коллиматорных ВЕГА УКС
Стенды УКС поставляются с программным обеспечением «Collimator Test» (далее - ПО), устанавливаемым на персональный компьютер, и служащим для обработки и хранения измеренных данных, а также визуализации результатов измерений.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Идентификационное наименование ПО | Collimator Test |
| Номер версии (идентификационный номер ПО), не ниже | 2.1.2 |
| Цифровой идентификатор ПО | 2051B2D5 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077 - 2014.
приведены в табл. 2.
| Наименование характеристики | Значение характеристики |
| Контрольный угол между визирными осями зрительных труб автоколлиматоров в горизонтальной плоскости, .. | 90 ± 2 |
| Контрольный угол между визирными осями зрительных труб коллиматоров в вертикальной плоскости, .° | 60 ± 2 |
| Вертикальный угол между дальномерными биссекторами в поле зрения центрального автоколлиматора | 00° 34' 22,6" ± 2" |
| Пределы систематической погрешности воспроизведения горизонтального направления визирной осью горизонтальных автоколлиматоров, ..." | ± 3 |
| Пределы допускаемой абсолютной погрешности (при доверительной вероятности 0,99) воспроизведения контрольных углов, ..." | ±0,6 |
| Диапазон угла наклона предметного столика, .' | ±3 / ±40 |
| Цена деления микрометренного винта предметного столика, .' | 0,5 / 1 |
| Предел допускаемой средней квадратической погрешности измерения угла наклона предметного столика, .' | 0,5 |
| Диапазон работы компенсатора встроенных в зрительные трубы автоколлиматоров, .' | ±8 |
| Предел допускаемой средней квадратической погрешности компенсации углов наклона, ..." | 0,3 |
| Электропитание (сеть переменного тока): - напряжение, В - частота, Гц | 220 ±20 50 ±1 |
| Г абаритные размеры (ДхШхВ), мм, не более | 780x680x1620 |
| Диапазон рабочих температур, °С | от плюс 15 до плюс 25 |
| Диапазон предельных температур, °С | от 0 до плюс 40 |
| Масса, кг, не более | 300 |
| Срок службы, лет, не менее | 10 |
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус стендов УКС.
Комплектность стендов УКС указана в табл. 3.
Таблица 3
| Комплект поставки | Количество, шт. |
| Основание стенда | 1 |
| Станина стенда | 1 |
| Автоколлиматор с компенсатором и видеокамерой | 2 |
| Коллиматор | 2 |
| Автоматический подъемный столик | 1 |
| Монитор | 1 |
| Коллиматор с разноудаленными визирными целями * | 1 |
| Комплект поставки | Количество, шт. |
| Миниэкзаменатор * | 1 |
| Виброизолирующие опоры * | 4 |
| Комплект подсветки | 1 |
| Блок электропитания | 1 |
| Набор светофильтров | 1 |
| Становой винт с миллиметровой резьбой | 1 |
| Становой винт с дюймовой резьбой | 1 |
| Юстировочный ключ | 1 |
| Программное обеспечение на CD диске | 1 |
| МП АПМ 37-14 «Стенды универсальные коллиматорные ВЕГА УКС. Методика поверки» | 1 |
| Руководство по эксплуатации | 1 |
* - по заказу.
осуществляется по документу МП АПМ 37-14 «Стенды универсальные коллиматорные ВЕГА УКС. Методика поверки», утвержденному ГЦИ СИ ООО «Автопрогресс-М» в марте 2015 г. Знак поверки наносится на свидетельство о поверке.
Перечень основных средств поверки (эталонов), применяемых для поверки:
- тахеометр (теодолит) электронный, 1 разряд по ГОСТ 8.016-81.
Методика измерений стендами УКС приведена в разделе «Порядок работы» документа «Стенды универсальные коллиматорные ВЕГА УКС. Руководство по эксплуатации».
1. ГОСТ 8.016-81 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла».
2. ТУ 4433-001-29492828-2015 «Стенды универсальные коллиматорные ВЕГА УКС. Технические условия».
| Зарегистрировано поверок | 109 |
| Поверителей | 13 |
| Актуальность данных | 18.11.2024 |
