| Номер в госреестре | 44758-17 |
| Наименование СИ | Установки для поверки дозиметров гамма-излучения переносные |
| Обозначение типа СИ | УПГ-П |
| Изготовитель | ООО НПП "Доза", г.Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 09.03.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Установки для поверки дозиметров гамма-излучения переносные УПГ-П (далее -установки) предназначены для воспроизведения мощности амбиентного эквивалента дозы (далее - МАЭД), мощности экспозиционной дозы (далее - МЭД) и мощности поглощенной дозы в воздухе (далее - МПД) гамма-излучения.
Принцип действия установок основан на создании в месте расположения детектора поверяемого средства измерений заданного значения МАЭД, МЭД или МПД гамма-излучения.
Изменение значения мощности дозы в месте расположения детектора поверяемого средства измерений достигается путем выбора одного из двух источников ионизирующего излучения требуемого номинала и/или изменением расстояния источник-детектор.
Установки представляют собой переносную конструкцию, которая имеет в своем
составе:
- свинцовый контейнер с коллиматором для размещения в нем радионуклидных источников гамма-излучения (далее - источники) и поворотным устройством;
- два источника, обеспечивающих поверку дозиметрических средств измерений в диапазоне МАЭД гамма-излучения от 110-6 до 1-10-3 Зв-ч-1;
- механизм открывания коллиматора и фиксирования источников;
- линейку из двух направляющих со шкалой с ценой деления 1 мм для отсчета расстояния от источника до детектора;
- столик для размещения поверяемого средства измерений в пучке излучения с механизмом перемещения и фиксирования столика относительно оси пучка гамма-излучения;
- узел крепления и фиксирования поверяемого средства измерений на рабочем столике;
- указатель для контроля совмещения оси пучка излучения с точкой оси или центра детектора поверяемого средства измерений;
- ящики под контейнер и подставку для перемещения.
Установки выпускаются в двух исполнениях, отличающихся длиной линейки:
- исполнение 01 ФВКМ.412133.031-01 - изменение расстояния между источником и поверяемым средством измерения осуществляется за счет перемещения подъёмного столика по линейке относительно контейнера с источником, длина линейки 1000 мм;
- исполнение 02 ФВКМ.412133.031-02 - изменение расстояния между источником и поверяемым средством измерения осуществляется за счет перемещения подъёмного столика по линейке относительно контейнера с источником, длина линейки 2000 мм.

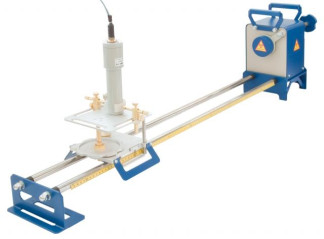

Внешний вид установок с указанием места расположения знака утверждения типа приведен на рисунке 1.
*
I
Рисунок 1 - Внешний вид установки с указанием места расположения знака утверждения типа Пломбирование установок не предусмотрено.
отсутствует.
приведены в таблице 1.
Таблица 1
| Наименование характеристики | Значение |
| Диапазон воспроизведения: | |
| - МАЭД гамма-излучения1, Зв-ч-1 | от 110-6 до 1-10-3 включ. |
| - МЭД гамма-излучения1, Рч-1 | от 110-4 до 110-1 включ. |
| - МПД гамма-излучения в воздухе1, Грч-1 | от 110-6 до 1-10-3 включ. |
| Пределы допускаемой основной относительной погрешности воспроизведения, % | |
| - МАЭД гамма-излучения | ±7 |
| - МЭД гамма-излучения | ±5 |
| - МПД гамма-излучения в воздухе | ±7 |
| Пределы допускаемой дополнительной относительной погрешности установки, связанной с отклонением от закона обратных квадратов, % | ±4 |
| Диапазон рабочих расстояний, см | от 20 до 200 включ. |
| Наименование характеристики | Значение |
| Диаметр равномерного поля излучения на расстоянии 75 см от источника в плоскости, перпендикулярной оси пучка излучения, мм, не менее | 150 |
| Неравномерность поля излучения диаметром 150 мм на расстоянии 75 см от источника в плоскости, перпендикулярной оси пучка излучения, % | ±3 |
| Тип применяемых гамма- источников и значение их активности, Бк, не более: | |
| - ИГИ-Ц-3-1 | 7,7 х 106 |
| - ИГИ-Ц-3-8 | 6,3 х 108 |
| Г абаритные размеры, мм, не более | |
| - исполнение 01 (длинахширинахвысота) | 1280 х 200 х 325 |
| - исполнение 02 (длинахширинахвысота) | 2280 х 200 х 325 |
| Масса установок с контейнером, кг, не более | |
| - исполнение 01 | 45,2 |
| - исполнение 02 | 47,2 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +15 до +25 |
| - относительная влажность воздуха, % | от 30 до 80 |
| - атмосферное давление, кПа | от 86,0 до 106,7 |
| - МАЭД фонового излучения в помещении от внешних источников гамма-излучения, мкЗвч-1, не более | 0,25 |
| Средняя наработка на отказ, ч, не менее | 25 000 |
| Средний срок службы, лет, не менее | 10 |
Знак утверждения типа
наносится фотоспособом на табличку, закрепленную на корпус контейнера и типографским способом на титульные листы руководства по эксплуатации ФВКМ.412133.031РЭ и паспорта ФВКМ.412133.031ПС.
Комплектность установок приведена в таблице 2.
Таблица 2
| Обозначение | Наименование | Кол-во | Примечание |
| ФВКМ.412133.031-01 | Установка для поверки дозиметров гамма-излучения переносная УПГ-П в составе: | * | |
| ФВКМ.305615.007 | Контейнер | 1 | |
| ФВКМ.301318.070 | Подставка в составе: | 1 | С неподвижно закрепленной линейкой 1 м |
| ФВКМ.301313.033 | - столик | 1 | |
| ФВКМ.301318.072 | - подставка под контейнер | 1 | |
| ФВКМ.305457.004 | - линейка | 1 | |
| ФВКМ.305136.006 | Контейнер для подставки | 1 | |
| ФВКМ.412133.031-02 | Установка для поверки дозиметров гамма-излучения переносная УПГ-П в составе: | * | |
| ФВКМ.305615.007 | Контейнер | 1 |
| Обозначение | Наименование | Кол-во | Примечание |
| ФВКМ.301318.071 | Подставка в составе: | 1 | С неподвижно закрепленной линейкой 2 м |
| ФВКМ.301313.033 | - столик | 1 | |
| ФВКМ.301318.072 | - подставка под контейнер | 1 | |
| ФВКМ.305457.005 | - линейка | 1 | |
| ФВКМ.412133.031РЭ | Руководство по эксплуатации | 1 | |
| ФВКМ.412133.031ПС | Паспорт | 1 | |
| Источник гамма-излучения закрытый с радионуклидом Cs-137: - ИГИ-Ц-3-1 - ИГИ-Ц-3-8 | * | ||
| Паспорт на источник гамма-излучения закрытый с радионуклидом цезий-137 типа ИГИ-Ц-3-1 | * | ||
| Паспорт на источник гамма-излучения закрытый с радионуклидом цезий-137 типа ИГИ-Ц-3-8 | * | ||
| Свидетельство о поверке | * | ||
| ФВКМ.305136.007 | Кейс для контейнера | 1 | |
| ФВКМ.305632.032 | Упаковка | 1 | Для контейнера в кейсе |
| ФВКМ.305632.030 | Упаковка | * Для подставки с линейкой 1 м | |
| ФВКМ.412915.105 | Упаковка | * Для подставки с линейкой 2 м | |
| * Поставляется в соответствии с условиями поставки | |||
осуществляется по документу ГОСТ 8.087-2000 «ГСИ. Установки дозиметрические рентгеновского и гамма-излучений эталонные. Методика поверки по мощности экспозиционной дозы и мощности кермы в воздухе».
Основное средство поверки:
дозиметры универсальные ДКС-101 (рег. № 25865-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
ГОСТ 8.070-2014 Государственная поверочная схема для средств измерений поглощенной дозы и мощности поглощенной дозы, эквивалента дозы и мощности эквивалента дозы фотонного и электронного излучений.
ГОСТ Р 8.804-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ТУ 4363-035-31867313-2010 Установки для поверки дозиметров гамма-излучения переносные УПГ-П. Технические условия.
