| Номер в госреестре | 44781-16 |
| Наименование СИ | Приборы измерительные |
| Обозначение типа СИ | ПИ-002 |
| Изготовитель | ООО "ПОИНТ", Беларусь, г.Полоцк |
| Год регистрации | 2016 |
| Срок свидетельства | 04.03.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы измерительные ПИ-002 (в дальнейшем - измерители) предназначены для измерения температуры и относительной влажности воздуха в промышленных и жилых помещениях, а также для измерения температуры жидких, газообразных и твердых сред.
Измеритель представляет собой автономное электронное устройство, преобразующее сигнал от первичного преобразователя в значение измеряемой величины.
Питание измерителей осуществляется от внутренних элементов питания. Значения измеряемых величин индицируются на жидкокристаллическом дисплее, кроме ПИ-002/11. ПИ-002/11 предает измеренные значения температуры и влажности с помощью беспроводной связи ZigBee в удаленный компьютер.
Измерители имеют 11 модификаций:
ПИ-002/1 предназначен для измерения температуры и влажности воздуха. В качестве первичного преобразователя применяется датчик температуры и влажности, выполненный в виде антенны, жестко прикрепленной к корпусу.
ПИ-002/2 предназначен для измерения температуры и влажности воздуха. В качестве первичного преобразователя применяется датчик температуры и влажности, выполненный в виде выносного датчика. Выносной датчик является неотъемлемой частью измерителя.
ПИ-002/3 предназначен для измерения температуры жидких, газообразных и твердых сред. В качестве первичного преобразователя применяется термопреобразователь сопротивления по ГОСТ 6651-2009.
ПИ-002/4 предназначен для измерения температуры жидких, газообразных и твердых сред. В качестве первичного преобразователя применяется термоэлектрический преобразователь (далее термопара) по ГОСТ 6616-94 с номинальной статической характеристикой (далее НСх) по ГОСТ Р 8.585-2001.
ПИ-002/5 для измерения физических величин, значения которых преобразованы в унифицированный сигнал постоянного тока (0 - 5) мА или (4 - 20) мА. В качестве первичного преобразователя применяется первичный измерительный преобразователь (далее ПИП), имеющий выходной унифицированный сигнал постоянного тока (0 - 5) мА или (4 - 20) мА.
ПИ-002/6 предназначен для измерения температуры жидких, газообразных и твердых сред. В качестве первичного преобразователя применяется термопреобразователь сопротивления по ГОСТ 6651-2009 или термопара по ГОСТ 6616-94 с НСХ по ГОСТ Р 8.585-2001.
ПИ-002/7 предназначен для измерения температуры жидких, газообразных и твердых сред, а так же для измерения физических величин, значения которых преобразованы в унифицированный сигнал постоянного тока (0-5) мА или (4-20) мА. В качестве первичного преобразователя применяется термопреобразователь сопротивления по ГОСТ 6651-2009 или термопара по ГОСТ 6616-94 с НСХ по ГОСТ Р 8.585-2001, или ПИП, имеющий выходной унифицированный сигнал постоянного тока (0-5) мА или (4-20) мА.
ПИ-002/8 предназначен для измерения температуры и влажности воздуха, температуры жидких, газообразных и твердых сред, а так же для измерения физических величин, значения которых преобразованы в унифицированный сигнал постоянного тока (0-5) мА или (4-20) мА. В качестве первичного преобразователя применяется датчик температуры и влажности, выполненный в виде выносного датчика, являющегося неотъемлемой частью измерителя или термопреобразователь сопротивления по ГОСТ 6651-2009, или термопара по ГОСТ 6616-94 с НСХ по ГОСТ Р 8.585-2001, или ПИП, имеющий выходной унифицированный сигнал постоянного тока (0-5) мА или (4-20) мА.
ПИ-002/9 предназначен для измерения температуры жидких, газообразных и твердых сред, по одному измерительному каналу. В качестве первичного преобразователя применяется датчик температуры, выполненный в виде выносного датчика. Выносной датчик является неотъемлемой частью измерителя.
ПИ-002/10 предназначен для измерения температуры жидких, газообразных и твердых сред по двум измерительным каналам. В качестве первичных преобразователей применяются два датчика температуры, выполненные в виде двух выносных датчиков. Выносные датчики являются неотъемлемой частью измерителя.
ПИ-002/11 предназначен для измерения температуры и влажности воздуха. В качестве первичного преобразователя применяется датчик температуры и влажности, выполненный в виде антенны, жестко прикрепленной к корпусу. Измеренные значения температуры и влажности передаются с помощью беспроводной связи в персональный компьютер.
Область применения приборов - в пищевой, фармацевтической, химической, биохимической и других областях промышленности, в лабораториях научноисследовательских институтов и предприятий.

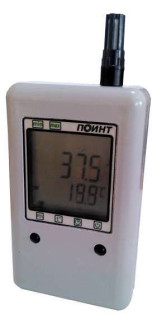

Внешний вид модификаций приборов ПИ-002 и место нанесения знака поверки в виде клейма-наклейки приведены на рисунках 1 -3.
I
Приборы модификации ПИ-002/11 имеют встроенное программное обеспечение (далее ПО), разработанное предприятием-изготовителем, которое устанавливается (прошивается) в энергонезависимую память при изготовлении, в процессе эксплуатации данное ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.
Основные характеристики программного обеспечения представлены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PI002 11 WIRELESS |
| Номер версии (идентификационный номер ПО) | не ниже v.1.2 |
| Цифровой идентификатор ПО | 0xC25E |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий по ПР 50.2.077-2014.
Основные метрологические и технические характеристики приборов приведены в таблице 2.
Таблица 2
| Модификация измерителей | Первичный преобразователь | Диапазон измерений температуры | НСХ | Диапазон измерений относительной влажности, % |
| ПИ-002/1 | встроенный датчик температуры и влажности | от 5 до 40 °С | - | от 5 до 98 |
| ПИ-002/2 | выносной датчик температуры и влажности | от 5 до 40 °С | - | от 5 до 98 |
| ПИ-002/3 | термопреобразователь сопротивления по ГОСТ 6651-2009 | от минус 50 до плюс 200 °С | 50М; 100М; 50П; 100П; Pt50; Pt100; Pt500 | - |
| от минус 50 до плюс 400 °С | 50П; 100П; Pt50; Pt100; Pt500 | - | ||
| от минус 200 до плюс 750 °С | 50П; 100П; Pt50; Pt100; Pt500 | - | ||
| ПИ-002/4 | термоэлектрический преобразователь с НСХ по ГОСТ Р 8.585-2001 | от 0 до 700 °С | ТХКн(Е) | - |
| от 0 до 750 °С | ТЖВД | - | ||
| от 0 до 800 °С | ТХК^) | - | ||
| от 0 до 1200 °С | ТТ N) К) | - | ||
| от 0 до 1300 °С | ТПП 13 (R) ТПП 10(s) | - |
| Модификация измерителей | Первичный преобразователь | Диапазон измерений температуры | НСХ | Диапазон измерений относительной влажности, % |
| ПИ-002/5 | ПИП с выходным унифицированным сигналом постоянного тока | от 0 до 5 мА | - | - |
| от 4 до 20 мА | ||||
| ПИ-002/6 | термопреобразователь сопротивления по ГОСТ 6651-2009 | от минус 50 до плюс 200 °С | 50М; 100М | - |
| от минус 50 до плюс 750 °С | 50П; 100П; Pt50; Pt100 | - | ||
| термоэлектрический преобразователь с НСХ по ГОСТ Р 8.585-2001 | от 0 до 700 °С | ТХКн(Е) | - | |
| от 0 до 750 °С | ТЖК(Г) | - | ||
| от 0 до 800 °С | ТХК(Ь) | - | ||
| от 0 до 1200 °С | ТТ | - | ||
| от 0 до 1300 °С | ТПП 13 (R) ТПП 10(s) | - | ||
| ПИ-002/7 | термопреобразователь сопротивления по ГОСТ 6651-2009 | от минус 50 до плюс 200 °С | 50М; 100М | - |
| от минус 50 до плюс 750 °С | 50П; 100П; Pt50; Pt100 | - | ||
| термоэлектрический преобразователь с НСХ по ГОСТ Р 8.585-2001 | от 0 до 700 °С | ТХКн(Е) | - | |
| от 0 до 750 °С | ТЖК(1) | - | ||
| от 0 до 800 °С | ТХК(Ь) | - | ||
| от 0 до 1200 °С | ТТ N) К) | - | ||
| от 0 до 1300 °С | ТПП 13 (R) ТПП 10(s) | - | ||
| ПИП с выходным унифицированным сигналом постоянного тока | от 0 до 5 мА | - | - | |
| от 4 до 20 мА |
| Модификация измерителей | Первичный преобразователь | Диапазон измерений температуры | НСХ | Диапазон измерений относительной влажности, % |
| ПИ-002/8 | термопреобразователь сопротивления по ГОСТ 6651-2009 | от минус 50 до плюс 200 °С | 50М; 100М | - |
| от минус 50 до плюс 750 °С | 50П; 100П; Pt50; Pt100 | - | ||
| термоэлектрический преобразователь с НСХ по ГОСТ Р 8.585-2001 | от 0 до 700 °С | ТХКн(Е) | - | |
| от 0 до 750 °С | ТЖК(1) | - | ||
| от 0 до 800 °С | ТХК(Ь) | - | ||
| от 0 до 1200 °С | ТТ | - | ||
| от 0 до 1300 °С | ТПП 13 (R) ТПП 10(s) | - | ||
| ПИП с выходным унифицированным сигналом постоянного тока | от 0до 5 мА | - | - | |
| от 4до 20 мА | ||||
| выносной датчик температуры и влажности | от 5 до 40 °С | - | от 5 до 98 | |
| ПИ-002/9 | выносной датчик температуры | от 5 до 80 °С | - | - |
| ПИ-002/10 | два выносных датчика температуры | от 5 до 80 °С | - | - |
| ПИ-002/11 | датчик температуры и влажности для беспроводной связи с компьютером | от минус 5 до плюс 40 °С | - | от 5 до 98 |
1. Пределы допускаемой абсолютной погрешности измерения температуры для модификаций ПИ-002/1, ПИ-002/2, ПИ-002/8 (при работе с датчиком влажности и температуры), ±0,5 °С; для ПИ-002/11 ±1 °С в диапазоне измеряемых температур от минус 5 до плюс 5 °С, ±0,5 °С в диапазоне измеряемых температур от 5 до 40 °С; для модификаций ПИ-002/9, ПИ-002/10 -±1 °С.
2. Пределы основной приведенной погрешности измерения температуры к нормирующему значению (нормирующее значение принимается за разность между верхним и нижним пределами входной величины) для модификаций ПИ-002/3, ПИ-002/4, ПИ-002/6 и ПИ-002/7 и ПИ-002/8 - ±0,25 %, ±0,5 %, ±1 %.
3. Пределы основной приведенной погрешности измерения унифицированного входного сигнала постоянного тока (4-20) мА, (0-5)мА к нормирующему значению (нормирующее значение принимается за разность между верхним и нижним пределами входной величины) для модификаций ПИ-002/5, ПИ-002/7 и ПИ-002/8 - ±0,25 %, ±0,5 %, ±1 %.
4. Пределы допускаемой абсолютной погрешности измерения относительной влажности при температуре (20 ±2) °С для модификаций ПИ-002/1, ПИ-002/2, ПИ-002/8 (при работе с датчиком влажности и температуры), ПИ-002/11 - ±3 %.
5. Пределы допускаемой дополнительной погрешности измерителей, вызванной изменением температуры окружающего воздуха на каждые 10 °С, для измерителей ПИ-002/3, ПИ-002/4, ПИ-002/5, ПИ-002/6, ПИ-002/7, ПИ-002/8 не превышают:
- для измерителей с основной погрешностью ±0,25 % - ±0,25 %;
- для измерителей с основной погрешностью ±0,5 % - ±0,45 %;
- для измерителей с основной погрешностью ±1 % - ±0,6 %.
6. Для ПИ-002/1, ПИ-002/2, ПИ-002/8 (при работе с датчиком влажности и температуры) и ПИ-002/9, ПИ-002/10, ПИ-002/11 дополнительная погрешность не нормируется.
7. Пределы допускаемой абсолютной погрешности измерения температуры свободных концов термопар, для измерителей ПИ-002/4, ПИ-002/6, ПИ-002/7, ПИ-002/8 не более ±1 °С.
8. Питание измерителей осуществляется от двух батарей типа ААА (напряжение 1,5 В) и составляет от 2,6 до 3,5 В.
9. Условия эксплуатации:
- температура окружающего воздуха от плюс 5 до плюс 40 °С для измерителей ПИ-002/1 -ПИ-002/10 и от минус 5 °С до плюс 40 °С для измерителей ПИ-002/11;
- относительная влажность окружающего воздуха до 100 %, при температуре плюс 40 °С, без конденсации влаги.
10. Масса измерителей ПИ-002/1, ПИ-002/2, ПИ-002/2, ПИ-002/3, ПИ-002/4, ПИ-002/5, ПИ-002/6, ПИ-002/7, ПИ-002/8, ПИ-002/9, ПИ-002/10 не более 0,15 кг, измерителей ПИ-002/11 не более 0,04 кг.
11. Условия транспортирования:
- температура окружающего воздуха от минус 50 °С до плюс 50 °С для измерителей ПИ-002/1, ПИ-002/2, ПИ-002/2, ПИ-002/3, ПИ-002/4, ПИ-002/5, ПИ-002/6, ПИ-002/7, ПИ-002/8, ПИ-002/9, ПИ-002/10 и от минус 40 °С до плюс 50 °С для измерителей ПИ-002/11;
- относительная влажность окружающего воздуха до 100 %, при температуре плюс 40 °С, без конденсации влаги;
- вибрация с частотой от 10 до 55 Гц, амплитуда смещения для частоты ниже частоты перехода до 0,35 мм, действующая в направлении, обозначенном на таре манипуляционным знаком «Верх».
12. Степень защиты, обеспечиваемая оболочкой измерителей IP40 по ГОСТ 14254.
13. Средний срок службы измерителей не менее 8 лет.
14. Средняя наработка на отказ измерителей составляет 45000 ч.
наносится на прибор и эксплуатационную документацию типографским способом.
Комплектность прибора приведена в таблице 3.
Таблица 3
| Наименование | Количество на исполнение ПИ-002/ | ||||||||||
| /1 | /2 | /3 | /4 | /5 | /6 | /7 | /8 | /9 | /10 | /11 | |
| Прибор измерительный ПИ-002 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Руководство по эксплуатации | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Паспорт | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Потребительская тара | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Методика поверки МРБ МП.1774-2008 (по требованию) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Выносной датчик влажности и температуры | - | 1 | - | - | - | - | - | 1 | - | - | - |
| Датчик температуры свободных концов | - | - | - | 1 | - | 1 | 1 | 1 | - | - | - |
| Наименование | Количество на исполнение ПИ-002/ | ||||||||||
| /1 | /2 | /3 | /4 | /5 | /6 | /7 | /8 | /9 | /10 | /11 | |
| Выносной датчик температуры | 1 | 2 | - | ||||||||
| Элемент питания типа ААА (1,5 В) ГОСТ 28125-89(МЭК 86-2-87) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Колпачок защитный | 1 | 1 | - | - | - | - | - | 1 | - | - | 1 |
| Кабель соединительный для термопреобразователя сопротивления | - | - | 1 | - | - | 1 | 1 | 1 | - | - | - |
| Кабель соединительный для термоэлектрического преобразователя | - | - | - | 1 | - | 1 | 1 | 1 | - | - | - |
| Кабель соединительный для ПИП | - | - | - | - | 1 | - | 1 | 1 | - | - | - |
| Кронштейн | 1 | ||||||||||
| Модем сети ZigBee, для связи измерителя ПИ-002/11 с компьютером | по заказу | ||||||||||
| Ретрансляторы сети ZigBee | по заказу | ||||||||||
| Программное обеспечение для ПИ-002/11 | по заказу | ||||||||||
| Примечания: 1. Поставка выносного датчика влажности и температуры, колпачка защитного для измерителей ПИ-002/8 осуществляется только, если они предназначены для работы с этим датчиком, что оговаривается при заказе; 2. Датчик температуры свободных концов поставляется только для измерителей предназначенных для работы с преобразователями термоэлектрическими, что оговаривается при заказе; 3. Количество и тип кабелей соединительных оговаривается при заказе. | |||||||||||
осуществляется по документу МРБ МП.1774-2008 «Приборы измерительные ПИ-002. Методика поверки», утвержденному БелГИМ 25.02.2008 г.
Основные средства поверки:
- термометр сопротивления эталонные ЭТС-100 (Госреестр № 19916-00);
- вольтметр универсальный цифровой В7-34/А (Госреестр № 7982-80);
- компаратор напряжения Р-3003 (Госреестр № 7476-91);
- калибратор температуры RTC-159 «АМЕТЕК» (Госреестр № 57483-14);
- система поверки термопреобразователей автоматизированная АСПТ(Госреестр № 19973-06);
- генератор влажного газа Michell Instruments,OptiCal, (Госреестр № 48434-11);
- магазин сопротивления Р4831-М1 (Госреестр № 48930-12).
Знак поверки наносится на прибор (рисунки 1-3).
Методика (методы) измерений приведены в руководствах по эксплуатации «Прибор измерительный ПИ-002/1 - ПИ-002/11». Руководство по эксплуатации».
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»
ГОСТ 6616-94 «Преобразователи термоэлектрические. Общие технические условия» ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования»
ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (код IP)»
ТУ BY 390184271.011 - 2008 «Приборы измерительные ПИ-002. Технические условия»
| Зарегистрировано поверок | 15 |
| Поверителей | 3 |
| Актуальность данных | 22.11.2024 |
