Системы контроля и управления компрессорным цехом РИУС, 44936-15

Назначение

Системы контроля и управления компрессорным цехом РИУС представляют собой программно-технические комплексы, предназначенные для измерений и измерительных преобразований унифицированных электрических сигналов датчиков, в том числе сигналов термопар и термопреобразователей сопротивления, приема и обработки дискретных сигналов, формирования управляющих аналоговых и дискретных сигналов по командам оператора и по алгоритмам управления на основе измерений параметров технологических процессов.

Описание

Система контроля и управления компрессорным цехом РИУС (далее - СКУ КЦ РИУС) представляет собой распределенную информационно-управляющую систему, построенную на базе программируемых логических контролеров фирмы GE IP серии Rx3i или программируемых логических контроллеров фирмы "ЭЗАН" серии "Сонет".

СКУ КЦ РИУС являются проектно-компонуемыми средствами измерений и могут изготавливаться в нескольких модификациях (при этом меняется тип и номер исполнения системы и к наименованию добавляется ХХ.ХХ - обозначение модификации конкретной СКУ КЦ РИУС).

В состав СКУ КЦ входят следующие функциональные блоки:

-    программируемый логический контроллер (ПЛК);

-    модули ввода/вывода;

-    аппаратура связи;

-    система резервированного электропитания;

-    серверы связи и архивирования;

-    автоматизированное рабочее место оператора (АРМ оператора);

-    сенсорная панель резервного управления (ПРУ);

-    дополнительное оборудование, устанавливаемое в соответствии с техническими требованиями для конкретного объекта автоматизации.

Система обеспечивает выполнение следующих основных функций:

-    сбор, обработка, отображение на экране монитора информации о текущих значениях технологических параметров и состояния технологического оборудования;

-    архивирование хранение в течение заданного времени информации о значениях технологических параметров, текущих событиях;

-    передача информации на вышестоящий уровень;

-    автоматическое управление режимами работы технологического оборудования;

-    контроль неисправности технических средств системы;

-    защита средств управления и информации от несанкционированного доступа;

-    дистанционное управление отдельными механизмами технологического оборудования.

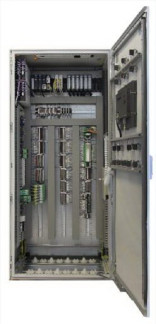

Общий вид шкафа контроля и управления цехом, входящим в состав системы контроля и управления компрессорным цехом РИУС, приведен на рисунке 1.

Программное обеспечение

В программное обеспечение СКУ КЦ РИУС входят:

•    Программное обеспечение ПЛК:

-    системное ПО ПЛК;

-    прикладное ПО ПЛК, включающее в себя прикладные программы, реализующие функции контроля, управления, обмена информацией, вычислительные функции, функции диагностики.

•    Программное обеспечение АРМ оператора:

-    системное ПО АРМ оператора, в т.ч. операционная система Windows фирмы Microsoft, операционная система QNX6 Neutrino RTOS, операционная система "Эльбрус";

-    ПО системы человеко-машинного интерфейса InTouch, Сimplicity, SCADA "Соната", реализующее функции визуализации информации, формирования команд управления.

•    Программное обеспечение ПРУ:

-    системное ПО панели оператора EasyView производства фирмы Weintek;

-    прикладное ПО панели, реализующее функции визуализации информации, формирования команд управления.

Защита ПО от несанкционированного доступа обеспечивается ограничением физического доступа к шкафам управления, АРМ оператора и ПРУ, а также защитой наиболее важных данных паролем.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует высокому уровню по Р.50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Основные метрологические характеристики измерительных каналов (ИК) СКУ КЦ РИУС приведены в таблице 2.

Таблица 2 - Метрологические характеристики ИК СКУ КЦ РИУС

Пределы допускаемых значений дополнительной погрешности при изменении температуры окружающего воздуха на каждые 10°С в пределах диапазона рабочих температур не превышают 0,5 предела основной погрешности.

Нормальные условия эксплуатации:

-    температура окружающего воздуха от 10°С до 25°С;

-    относительная влажность воздуха от 30 до 80% при 35°С без конденсации влаги;

-    атмосферное давление от 84 кПа до 106 кПа.

Рабочие условия эксплуатации:

-    температура окружающего воздуха от 5°С до 50°С;

-    относительная влажность воздуха до 80 % при 35°С и более низких температурах без конденсации влаги;

Электрическое питание СКУ КЦ осуществляется от двух независимых источников электропитания:

-    основного - напряжением переменного тока (220+22,-33) В частотой от 46 до 65 Гц;

-    резервного - напряжением постоянного тока (220+22;-33) В или (110+11;-16) В или переменного тока (220+22,-33) В частотой от 46 до 65 Гц.

Габаритные размеры, масса и потребляемая мощность каждой сборочной единицы, входящей в состав СКУ КЦ РИУС зависят от конкретного исполнения системы применительно к конкретному объекту автоматизации.

Срок службы СКУ КЦ РИУС составляет не менее 15 лет.

Знак утверждения типа

Знак утверждения типа наносится на СКУ КЦ РИУС методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки СКУ КЦ РИУС входят:

-    СКУ КЦ РИУС в соответствии с заказом;

-    комплект ЗИП;

-    комплект эксплуатационной документации в соответствии с ведомостью эксплуатационных документов;

-    методика поверки.

Поверка

осуществляется в соответствии с документом МП 44936-15 "Системы контроля и управления компрессорным цехом РИУС. Методика поверки", утвержденным ФГУП «ВНИИМС» 05.05.2015 г.

Перечень основных средств поверки:

-    калибратор многофункциональный МС5-Я (Г.р. № 22237-08),

-    магазин электрического сопротивления Р4834 (Г.р. № 11326-90).

Сведения о методах измерений

Методы измерений изложены в руководстве по эксплуатации BCYP.421453.003-ХХ.ХХ PЭ (ХХ.ХХ — обозначение модификации конкретной СКУ КЦ РИУС).

Нормативные и технические документы, устанавливающие требования к системам контроля и управления компрессорным цехом РИУС

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.

Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;

ТУ 4318-066-    Система контроля и управления компрессорным цехом РИУС.

47570130-02    Технические условия.
