| Номер в госреестре | 44970-15 |
| Наименование СИ | Манометры, вакуумметры и мановакуумметры показывающие |
| Обозначение типа СИ | МП…-У, ВП…-У, МВП…-У |
| Изготовитель | Акционерное общество «Теплоконтроль» (АО «Теплоконтроль»), г.Казань |
| Год регистрации | 2015 |
| Срок свидетельства | 22.04.2030 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры, вакуумметры и мановакуумметры показывающее МП.-У, ВП.. -У, МВП.. -У (далее приборы) предназначены для измерения избыточного и вакуумметрического давления неагрессивных некристаллизующихся жидкостей и газов, в том числе кислорода и агрессивных сред - углеводородного газа и водогазонефтяной эмульсии с содержанием (H2S) и углекислого газа (CO2) до 25 % объемных каждого, неорганических солей и парафина до 10 % весовых, в том числе аммиака(приборы коррозионностойкого исполнения - Кс, Кс1).
Принцип действия приборов основано на зависимости упругой деформации чувствительного элемента (одновитковой трубчатой пружины) от давления внутри этого элемента.
Перемещение конца чувствительного элемента преобразуется в угловое перемещение стрелки приборов.

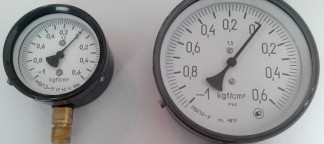

Приборы изготавливают в круглых корпусах с радиальным или осевым размещением штуцера. Подключение приборов к месту отбора давления осуществляют с помощью технологического резьбового соединения.
Приборы коррозионностойкого исполнения включают в себя виброустойчивое исполнение (ВУ-Кс) с заполнением полиметилсилоксановой жидкостью.
Модификации приборов различают по виду измеряемого давления, исполнения по нормированным пределам приведенной погрешности, а типоразмеры по диапазонам измерений, типу корпуса и размещению штуцера, габаритным размерам и массе.
Приборы различают по:
- виду измеряемого давления: избыточное давление измеряют манометры МП3-У и МП4-У, вакуумметрическое давление измеряют вакуумметры ВП3-У, ВП4-У, а одновременно избыточное и вакуумметрическое давление - мановакуумметры МВП3-У и МВП4-У;
- классу точности (предел приведенной погрешности): 1, 1,5 или 2,5;
- диапазонам измерений;
- размещению штуцера: осевое или радиальное;
- диаметру корпуса: 100 мм (для МП3-У, ВП3-У, МВП3-У) или 160 мм (для МП4-У, ВП4-У, МВП4-У);
- по типу корпуса - без фланца или с задним фланцем, или с передним фланцем;
- массе: МП3-У, ВП3-У, МВП3-У более лёгкие и весят не больше 1 кг, а МП4-У, ВП4-У, МВП4-У более тяжёлые и весят не больше 1,2 кг.
Примечание: Приборы исполнений «Кс», «ВУ-Кс», «Кс1» изготавливают с радиальным расположением штуцера и корпусом без фланца.
Всего листов 6
Таблица 1.
| Наименование | Диапазон показаний давления | |||||
| прибора | избыточного | вакуумметрического | ||||
| кПа | МПа | кгс/см2 | кПа | МПа | кгс/см2 | |
| Манометр | 0-60* 0-100 0-160 0-250 0-400 0-600 | 0-0,6* 0-1 0-1,6 0-2,5 0-4 0-6 | ||||
| 0-1 0-1,6 0-2,5 0-4 0-6 0-10 0-16 0-25 0-40 0-60 0-100 0-160 | 0-10 0-16 0-25 0-40 0-60 0-100 0-160 0-250 0-400 0-600 0-1000 0-1600 | |||||
| Вакуумметр | Н< -60-0 -100-0 | Н< -0,6-0 -1-0 | ||||
| Мановакуумметр | 0-60 0-150 0-300 0-500 | 0-0,6 0-1,5 0-3 0-5 | -100-0 | -1-0 | ||
| 0-0,9 0-1,5 0-2,4 | 0-9 0-15 0-24 | -0,1-0 | -1-0 | |||
*
- приборы в коррозионностойком исполнении («Кс», «Кс1», «ВУ-Кс») не выпускаются. Таблица 2.
| Класс точности | 1,0; 1,5; 2,5; 4,0 |
| Пределы допускаемой основной погрешности приведенной к диапазону показаний, % | ±1,0; ±1,5; ±2,5; ± 4,0 |
| Вариация показаний, %, не более | 1,0; 1,5; 2,5 |
| Изменение показаний приборов (А1) от воздействия температуры окружающего воздуха, выраженное в процентах диапазона показаний, не более значений, определяемых по формуле: | А' = +КАг, где: Ю— температурный коэффициент не более 0,06 %/оС - для приборов класса точности 1 и 1,5 и не более 0,1 % - для приборов класса точности 2,5 и 4,0. At - абсолютное значение разности температур. |
| Температура окружающей среды, °С: для приборов неагрессивных сред и «Кс1» для приборов «Кс», «ВУ-Кс» | от минус 50 до плюс 50 от минус 45 до плюс 70 (основной вариант) от минус 65 до плюс 70 (по требованию заказчика) |
| Относительная влажность, % | до 95 при температуре 35 °С |
| Присоединительная резьба штуцера | М20*1,5 |
| Полный средний срок службы, лет, не менее: | |
| для неагрессивных сред | 10 |
| для ОИАЭ | 15 |
| для «Кс», «Кс1», «ВУ-Кс»: | |
| - при воздействии сред, содержащих | |
| сероводород до 6 % | 8 |
| - при воздействии сред, содержащих | |
| сероводород до 25 % | 4 |
| Масса, кг, не более | |
| приборов МПЗ-У, ВП3-У, МВПЗ-У | 1,0 |
| приборов МП4-У, ВП4-У, МВП4-У | 1,2 |
| Степень защиты: | |
| для неагрессивных сред | IP 40 или IP 53 |
| для ОИАЭ и «Кс1» | IP 53 |
| для «Кс», «ВУ-Кс» | IP 65 |
Приборы, поставляемые на ОИАЭ, соответствуют:
- группе размещения 3 (технологические полуобслуживаемые (периодически обслуживаемые) помещения зоны строгого режима) в соответствии с ОТТ 08 042 462;
- группе назначения 1 в соответствии с ОТТ 08 042 462, классу безопасности 2 в соответствии с НП-001-97;
- группе назначения 2 в соответствии с ОТТ 08 042 462, классу безопасности 3 в соответствии с НП-001;
- группе назначения 4, 5, 6 в соответствии с ОТТ 08 042 462, классу безопасности 4 в соответствии с НП-001;
- группе безопасности 2 в соответствии с ОТТ 08 042 462;
- группе Б по способу монтажа в соответствии с ГОСТ 29075;
- категории сейсмостойкости 1 в соответствии с НП-031;
- категории качества - К2 (для класса безопасности 2), К3 (для класса безопасности 3), К4 (для класса безопасности 4) в соответствии с НП-026.
наносится на циферблат прибора методом офсетной печати, и в верхней части титульных листов руководства по эксплуатации и паспорта типографским способом.
Комплект поставки приборов в соответствии с таблицей 1.
Таблица 3
| Наименование | Обозначение | Количество | Примечание |
| Манометр, вакуумметр, мановакуумметр показывающий | МП...-У, ВП...-У, МВП...-У | 1 шт. | в соответствии с заказом |
| Руководство по эксплуатации | 4И2.830.130 РЭ | 1 экз. | при поставке партии приборов допускается прилагать по одному руководству на каждые 3 прибора |
| Паспорт | 4И2.830.130 ПС | 1 экз. |
осуществляется в соответствии с нормативным документом МИ 2124-90 «ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
В перечень основного поверочного оборудования входят:
- манометр эталонный деформационный с условной шкалой МО, к.т.0,4; к.т.0,15;
-вакуумметр образцовый деформационный с условной шкалой ВО, к.т.0,4; к.т.015;
-манометр грузопоршневой МП-600 второго разряда по ГОСТ 8.802-2012;
-манометр избыточного давления грузопоршневой МП-2500 второго разряда по ГОСТ 8.802-2012.
изложены в документе «Манометры, вакуумметры, мановакуумметры показывающие МП.. -У, ВП.. -У, МВП.. -У. Руководство по эксплуатации. 4И2.830.130 РЭ».
Нормативные и технические документы, устанавливающие требования к манометрам, вакуумметрам и мановакуумметрам показывающим МП...-У, ВП...-У, МВП...-У
1 ГОСТ Р 8.802-2012.ГСК.Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
2 ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия.
3 МИ 2124-90.ГСИ.Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки.
4 ТУ 311-178-00225621.167-97 Манометры, вакуумметры и мановакуумметры показывающее МП.. -У, ВП.. -У, МВП.. -У. Технические условия.
