Преобразователи термоэлектрические SFW, WFW, 45008-15

Назначение

Преобразователи термоэлектрические SFW, WFW (далее по тексту -термопреобразователи или ТП) предназначены для измерений температуры жидких, сыпучих и газообразных сред, а также поверхности твердых тел.

Описание

Принцип работы термопреобразователей основан на преобразовании тепловой энергии в термо-ЭДС термопары при наличии разности температур между его горячим спаем и свободными концами. Термоэлектроды на одном конце соединены гальваническим способом и образуют горячий спай. Свободные концы подсоеденены в головке к контактным клеммам или через переходник к компенсационным проводам (в модификациях без головы).

Термопреобразователи выполнены на основе термопарного кабеля с минеральной (MgO) изоляцией термоэлектродов. Оболочка кабеля выполнена из нержавеющей жаропрочной стали или из инконеля

Термопреобразователи модификации SFW являются погружными, а ТП модификации WFW - поверхностными ТП.

Термопреобразователи модификации SFW могут быть помещены в защитную гильзу. Защитная гильза представляет собой трубу, завальцованную с одного конца. Материалом защитной гильзы может быть жаропрочная сталь или другие сплавы по требованию заказчика. Холодные концы термопары пресоединяются через переходник к удлинительному кабелю, заканчиваются вилкой или свободными концами. Возможно исполнение с головой, тогда холодные концы подводятся к контактным клеммам.

ТП модификации WFW предназначены для измерений температуры наружной поверхности стенок химических реакторов различных типов и поверхности труб (в т.ч. в печах и котлах различной конструкции) и конструктивно выполнены в виде измерительной вставки, защитной арматуры с различными видами технологических соединений и монтажных элементов. В конструкции монтажной части измерительной вставки ТП предусмотрен компенсационный змеевик, сохраняющий целостность термопреобразователя в процессе температурного расширения/сжатия при измерениях в печи. К поверхности объекта измерений ТП присоединяется сварным соединением при помощи специальной пластины.

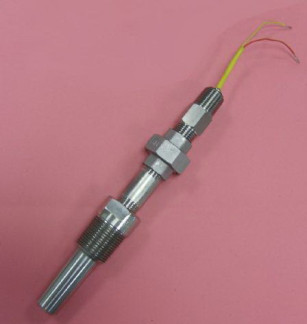

Фотографии общего вида преобразователей термоэлектрических SFW, WFW представлены на рисунках 1, 2.

Электрическое сопротивление изоляции при температуре (25±10)°С и относительной

влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее:..................................100

Показатель тепловой инерции, с, не более:..........................................................10

Степень защиты от проникновения воды и пыли по ГОСТ 14254-96 (МЭК 60529) (для

исполнения с головой):................................................................................IP66

Длина монтажной части ТП, мм:.......................................................от 100 до 10000

Диаметр монтажной части ТП, мм:...................................................4,5; 6,0; 8,0; 12,7

Габаритные размеры поверхности ТП WFW, мм............................................25*25*6

Длина удлинительного кабеля ТП WFW, мм........................................от 500 до 10000

Масса, кг..............................................................................................от 1 до 8

Рабочие условия эксплуатации ТП:

-    диапазон температуры окружающей среды, °С:.................от минус 40 до плюс 70

(в зависимости от исполнения ТП)

-    относительная влажность воздуха, %:...........................98 при температуре 35 °С

Средний срок службы ТП, лет, не менее:..............................................................10

Термопреобразователи во взрывозащищенном исполнении имеют маркировки видов: 0ExiaIICT6 или 1ExdIICT6.

Знак утверждения типа

наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания и на прибор в виде наклейки.

Комплектность

В комплект поставки ТП входят:

-    преобразователь термоэлектрический

-    паспорт

-    дополнительные комплектующие

- 1 шт. (модификация и исполнение в соответствии с заказом);

1 экз.;

- по специальному заказу.

Поверка

осуществляется в соответствии с документом ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки».

Основные средства поверки:

-    установка УПСТ- 2М;

-    преобразователь термоэлектрический платинородий-платиновый эталонный ППО первого разряда,

-    преобразователь термоэлектрический платинородий-платиновый эталонный ППО второго разряда;

- многоканальный прецизионный измеритель температуры МИТ 8.10 с пределами допускаемой основной абсолютной погрешности измерения напряжения ±(10-4 U+1) мкВ, где U -измеряемое напряжение, мВ; сопротивления ±(10-5R+5 10-4), где R - измеряемое сопротивление, Ом;

-    сличительная высокотемпературная печь;

-    термостат металлоблочный с диапазоном температур от 150 до 1300 °С,

-    сосуд Дьюара.

Примечание: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.338-2002.

Сведения о методах измерений

приведены в паспорте на ТП.

Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим SFW, WFW

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

Международный стандарт МЭК 60584-1 Термопары. Часть 1. Градуировочные таблицы. Международный стандарт МЭК 60584-2 Термопары. Часть 2. Допуски.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
