| Номер в госреестре | 45127-15 |
| Наименование СИ | Счетчики расхода газа турбинные |
| Обозначение типа СИ | ТЗ |
| Изготовитель | ООО "Промучет", г.Домодедово |
| Год регистрации | 2015 |
| Срок свидетельства | 02.10.2021 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики расхода газа турбинные ТЗ предназначены для измерений объема природного и других неагрессивных газов.
Счетчики состоят из измерительного устройства (турбины), корпуса, отсчетногоустройства, генератора импульсов низкой частоты (НЧ).
Принцип действия счетчиков заключается в преобразовании вращения крыльчатки турбины под действием потока газа во вращение оцифрованных барабанчиков отсчетного устройства при помощи магнитной муфты. Отсчетное устройство обеспечивает регистрацию объема газа, прошедшего через счетчик, пропорционально числу оборотов крыльчатки турбины.
Счетчики состоят из корпуса, оснащенного:
- встроенным струевыпрямителем;
- измерительного устройства;
- передаточного механизма с магнитной муфтой;
- механического отсчетного устройства с роликовым сумматором;
- датчиков импульсов, для обеспечения дистанционной передачи сигналов.
В состав счетчика входят два дублирующих друг друга датчика низкой частоты НЧ (НБ) и датчик НВМП, предохраняющий от воздействия внешнего магнитного поля на работу датчиков НЧ
Информацию о состоянии датчиков снимают с 6-ти контактного гнезда ВШВЕЯ, встроенного в сумматор.
Низкочастотный импульсный датчик, формирует один или 10 импульсов за один оборот счетного механизма для дистанционной передачи сигналов, количество которых пропорционально объему газа, прошедшему через счетчик.

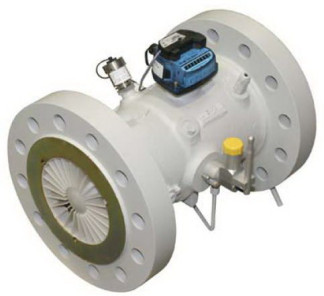

Общий вид счетчика расхода газа ТЗ представлен на рисунке 1.
Для защиты от несанкционированного доступа счетчики пломбируются вязальной проволокой, проходящей через отверстия в головке винтов, крепления счетного механизма.Концы проволоки пломбируются навесной пломбой.
Схема пломбировки счетчиков представлена на рисунке 2.
Таблица 1
| Наименование параметра | Значение параметра |
| Пределы допускаемой относительной погрешности при измерении объема газа,% в диапазоне расходов: Qmin—Q<0,2Qmax 0,2Qmax—Q<Qmax | ±2 ±1 |
| При специальном исполнении счетчиков пределы допускаемой относительной погрешности при измерении объема газа, % в диапазоне расходов: Qmin<Q< 0,2 Qmax 0,2 Qmax—Q— 0,3 Qmax 0,3 Qmax—Q—Qmax | ±2 ±1 ±0,5 |
| Максимальное рабочее давление не более, МПа | 10 |
| Температура окружающеговоздуха, °С | от минус 30 до плюс 60 |
| Температура измеряемой среды, °С | от минус 30 до плюс 60 |
| При специальном исполнениисчетчиков: - температура окружающего воздуха и измеряемой среды, °С - температура окружающего воздуха при транспортировке и хранении, °С | от минус 40 до плюс 60 от минус 40 до плюс 70 |
| Емкость отсчетного устройства, для счетчиков, м3: | |
| - Dn 50 мм | 9999999,99 |
| - Dnот 80 до 150 мм | 99999999,9 |
| - Dnот 200 до 500 мм | 99999999 |
| Средний срок службы, лет | 20 |
| Условия эксплуатации счетчика: | |
| - температура окружающего воздуха, °С | от минус 40 до плюс 60 |
| - относительная влажность окружающего, % | от 30 до 90 |
| - атмосферное давление,кПа | от84 до 106,7 |
Таблица 2 - Основные параметры счетчиков
| № № пп | Шифр счетчика | Условны й проход DN | Давление PN | Порог чувствител ьности, м3/ч | Наименьш ий расход, Qmin м3/ч^тт/0 max 1:30) | Наиболь ший расход Qmax м3/ч | Потеря давления при Qmax для природного газа, Па | Объем газа в имп., м3/ч | Масса, кг |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 1 2 | G65-50-16 G65-50-100 | 50 | 16 100 | 1 | 10 | 100 | 730 | 0,1 | 8 18 |
| 3 4 | G100-80-16 G100-80-100 | 80 | 16 100 | 2 | 8 | 160 | 190 | 1 | 13 22 |
| 5 6 | G160-80-16 G160-80-100 | 16 100 | 13(8) | 250 | 480 | 18 22 | |||
| 7 8 | G250-80-16 G250-80-100 | 16 100 | 20(13) | 400 | 1030 | 18 22 | |||
| 9 10 | G160-100-16 G160-100-100 | 100 | 16 100 | 4 | 13 | 250 | 180 | 14 45 | |
| 11 12 | G250-100-16 G250-100-100 | 16 100 | 20(13) | 400 | 440 | 14 45 | |||
| 13 14 | G400-100-16 G400-100-100 | 16 100 | 33(22) | 650 | 950 | 14 45 | |||
| 15 16 | G400-150-16 G400-150-100 | 150 | 16 100 | 6,5 | 33 | 650 | 220 | 40 80 | |
| 17 18 | G650-150-16 G650-150-100 | 16 100 | 50(33) | 1000 | 530 | 40 80 | |||
| 19 20 | G1000-150-16 G1000-150- 100 | 16 100 | 80(50) | 1600 | 1110 | 40 80 | |||
| 21 22 | G650-200-16 G650-200-100 | 200 | 16 100 | 10 | 50 | 1000 | * 130(210 ) | 10 | 83 150 |
| 23 24 | G1000-200-16 G1000-200- 100 | 16 100 | 80(53) | 1600 | 320(510*) | 83 150 | |||
| 25 26 | G1600-200-16 G1600-200- 100 | 16 100 | 125(83) | 2500 | 700(1110*) | 83 150 | |||
| 27 28 | G1000-250-16 G1000-250- 100 | 250 | 16 100 | 16 | 80 | 1600 | 170(270*) | 120 245 | |
| 29 30 | G1600-250-16 G1600-250- 100 | 16 100 | 125(83) | 2500 | 400(650*) | 120 245 | |||
| 31 | G2500-250-16 | 16 | 120 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 32 | G2500-250-100 | 100 | 200(133) | 4000 | 890(1400*) | 245 | |||
| 33 34 | G1600-300-16 G1600-300-100 | 16 100 | 125 | 2500 | 160(260*) | 10 | 245 320 | ||
| 35 36 | G2500-300-16 G2500-300-100 | 300 | 16 100 | 20 | 200(133) | 4000 | 400(630*-) | 245 360 | |
| 37 38 | G4000-300-16 G4000-300-100 | 16 100 | 325(217) | 6500 | 770(1370*) | 245 360 | |||
| 39 40 | G2500-400-16 G2500-400-100 | 16 100 | 200 | 4000 | 150(230*) | 552 792 | |||
| 41 42 | G4000-400-16 G4000-400-100 | 400 | 16 100 | 24 | 325(217) | 6500 | 360(550*) | 10 | 552 792 |
| 43 44 | G6500-400-16 G6500-400-100 | 16 100 | 500(333) | 10000 | 770(1200*) | 552 792 | |||
| 45 46 | G4000-500-16 G4000-500-100 | 16 100 | 325 | 6500 | 360(550*) | 1104 1584 | |||
| 47 48 | G6500-500-16 G6500-500-100 | 500 | 16 100 | 30 | 500(333) | 10000 | 770(1200*) | 100 | 1104 1584 |
| 49 | G10000-500-16 | 16 | 1104 |
*- с дополнительным выпрямителем потока.
Знак утверждения
наносится на планку лицевой панели счетного механизма счетчика фотохимическим способом и на титульный лист паспорта типографическим способом.
Таблица 3
| № п/п | Наименование | Количество | Примечание |
| 1 | счетчик расхода газа турбинный ТЗ | 1 шт. | состав согласно паспорту |
| 2 | инструкция по монтажу и эксплуатации | 1 экз. | |
| 3 | паспорт | 1 экз. | |
| 4 | комплект ЗИП в соответствии с заказом | 1 комп. | комплектация по заказу |
| 5 | методика поверки | 1 экз. |
осуществляется по документу МП 0264-2-2015 «Инструкция. ГСИ. Счетчики расхода газа турбинные ТЗ. Методика поверки» утвержденному ФГУП «ВНИИР» 13 августа 2015 года. Основное поверочное оборудование:
- поверочные установки с пределами основной допускаемой погрешности не более ±0,2%, с максимальным расходом газа 16000 м /ч;
изложены в документе «Счетчикрасхода газа турбинный ТЗ Инструкция по монтажу и эксплуатации ».
Нормативные и технические документы, устанавливающие требования к счетчикам расхода газа турбинным ТЗ
1 ГОСТ Р 8.618-2006 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объемного и массового расходов газа»
2 ГОСТ 28724-90 «Счетчики газа скоростные. Общие технические требования и методы испытаний».
3 «Счетчикрасхода газа турбинный ТЗ Моделей G65,G100, G160, G250, G400, G650, G1000, G1600, G2500, G4000, G6500, G10000, G16000Технические условия»ТУ 4318-02751091659-04.
| Зарегистрировано поверок | 117 |
| Поверителей | 26 |
| Актуальность данных | 16.11.2024 |
