| Номер в госреестре | 45331-17 |
| Наименование СИ | Мосты для определения места повреждения кабеля |
| Обозначение типа СИ | EFL 10 |
| Изготовитель | Кооператив техники связи "Elektronika", Венгрия |
| Год регистрации | 2017 |
| Срок свидетельства | 21.03.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Мосты для определения места повреждения кабеля EFL 10 (далее - приборы) предназначены для измерения электрического сопротивления и емкости кабелей связи и измерения напряжения постоянного и переменного тока на линиях связи.
Приборы включают в себя резистивные и емкостные мостовые схемы и измеритель напряжения постоянного и переменного тока. Мостовые схемы переменного и постоянного тока обеспечивают измерение электрического сопротивления, омической асимметрии и емкости жил кабеля с индикацией расстояния до места повреждения (до 20 км), вычисленного по результатам измерения для установленных оператором параметров (сопротивления или емкости) кабеля (или типа кабеля).
Приборы выполнены в малогабаритном корпусе. Результаты регистрируются на жидкокристаллическом цифровом табло. Приборы имеют возможность совместной работы с ПЭВМ через интерфейс RS232C.
Общий вид прибора и схема защиты от несанкционированного доступа, выполненной с помощью однократно используемой этикетки с предупреждающей надписью, на изображены на рисунках 1 и 2 соответственно.
Место для наклейки

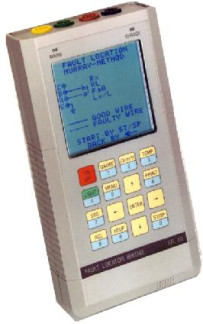

Рисунок 1 - Вид прибора Рисунок 2 - Схема пломбировки прибора
Программное обеспечение (ПО) встроенное, с управляющими функциями. Идентификационные данные программного обеспечения (ПО) приборов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационное наименование ПО | efl 10 с |
| Номер версии (идентификационный номер) ПО | 3.9 |
| Цифровой идентификатор ПО | - |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню "высокий" согласно Р 50.2.077-2014 и обеспечивается конструкцией. Исключается возможность несанкционированного влияния на ПО СИ и измерительную информацию. Доступ к внутренним частям прибора, включая процессор, защищен конструкцией и пломбой. Модификация ПО возможна только на предприятии изготовителя.
Таблица 2
| Характеристика | Значение |
| Измерение электрического сопротивления пары жил кабеля (R) по ш - диапазоны измерения, кОм - пределы допускаемой абсолютной погрешности измерений, где R - измеряемая величина в Ом (от 100 Ом до 10 кОм), Ом | лейфу 0,001-10 ±(0,002 R+0,1) |
| Измерение сопротивления изоляции (RuJ жил пары кабеля между со( - диапазоны измерения, МОм - пределы допускаемой абсолютной погрешности измерений, МОм, где R^j - измеряемая величина в МОм: 0,1 - 10 10 - 100 100 - 3 000 3 000 - 10 000 10 000 - 20 000 | 1ой и по отношению к земле 0,01-100; 0,01-20000 ±(0,01'Rm ± 1 цифра) ±0,02-Rm ±0,1-Rm ±0,2-Rm ±0,3-Rro |
| Измерение омической асимметрии жил кабеля (разности сопротивл - диапазоны сопротивлений жилы (R), Ом - диапазоны разности сопротивлений (DR), Ом - пределы допускаемой абсолютной погрешности измерений разности сопротивлений, Ом при DR от 1 до 10 Ом от 10 до 100 Ом от 100 до 1000 Ом | ений жил пары) 0,1 - 5000 0,1 - 1000 ±(0,01 DR + 0,1) ±[(от 0,002 до 0,01)DR +0,1] ±(0,002-DR + 0,05) |
| Измерение рабочей емкости (Ср) между жилами пары - диапазон измерения, нФ - пределы допускаемой абсолютной погрешности измерений, нФ (от 10 до 10000 нФ) | 1 - 10000 ±(0,005-Ср ± 1 цифра)- |
| Измерение напряжения переменного и постоянного тока (U) - диапазон измерений, В - диапазон частот для напряжения переменного тока, Гц - пределы допускаемой абсолютной погрешности измерений, В где U - измеряемая величина напряжения в В | 0 - 100 15 - 300 ±(0,01-U + 0,1) |
| Общие характеристики | |
| Диапазон температур окружающей среды, °С - рабочий - транспортирования и хранения | от -10 до +50 от -20 до +70 |
| Габариты (длинахширинахвысота), мм, не более | 200х100х40 |
| Масса, кг, не более | 0,8 |
Питание - от встроенной аккумуляторной батареи или через сетевой адаптер от сети переменного тока напряжением (100-240) В ±10 %, частотой (50±1) Гц.
наносится на заднюю сторону прибора в виде наклеиваемой этикетки и на руководство по эксплуатации типографским способом.
В комплект поставки входят:
- прибор EFL 10
1 шт., 1 шт., 1 шт., 1 шт., 1 шт., 1 шт.
- адаптер питания Y 146-017
- комплект соединительных кабелей
- руководство по эксплуатации OM-325-000-000
- методика поверки
- сумка для переноски
осуществляется по документу МП 45331-17 «Мосты для определения места повреждения кабеля EFL 10. Методика поверки», утвержденному ФГУП ЦНИИС 21.09.2016 г.
Основные средства поверки:
- калибратор-вольтметр универсальный В1-28 (регистрационный номер 10759-86);
- магазин сопротивлений Р4831 (регистрационный номер 38510-08);
- магазин сопротивлений Р4007 (регистрационный номер 2698-71);
- меры-имитаторы Р4085-М1 (регистрационный номер 4124-88);
- магазин емкостей Р5025 (регистрационный номер 5395-76).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде оттиска поверительного клейма на свидетельство
о поверке.
приведены в эксплуатационном документе.
Техническая документация фирмы-изготовителя - кооператива техники связи ELEKTRONIKA, Венгрия.
