| Номер в госреестре | 45563-15 |
| Наименование СИ | Нивелиры с компенсатором |
| Обозначение типа СИ | B20, B30, B40 |
| Изготовитель | "SOKKIA TOPCON Co., Ltd.", Япония |
| Год регистрации | 2015 |
| Срок свидетельства | 01.09.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Нивелиры с компенсатором B20, B30, B40 (далее - нивелиры) предназначены для измерения превышений методом геометрического нивелирования по вертикальным рейкам при создании, развитии и поддержании в рабочем состоянии государственных геодезических сетей.
Нивелиры - геодезические приборы, принцип действия которых основан на автоматической установке визирной оси в горизонтальное положение с помощью маятникового компенсатора с воздушным демпфером.
Основными частями нивелиров являются: зрительная труба с компенсатором, несъемная подставка (трегер) с тремя подъемными винтами и вертикальная осевая система. Для повышения точности снятия отсчета имеется съемный оптический микрометр (только для модели B20).
Нивелиры приводятся в рабочее положение подъемными винтами по круглому установочному уровню. Наводящий винт с бесконечным ходом обеспечивает плавное и точное наведение прибора на нивелирную рейку в горизонтальной плоскости. Взятие отсчета по рейке выполняется визуально. Горизонтальный лимб нивелиров может быть использован для угловых измерений.

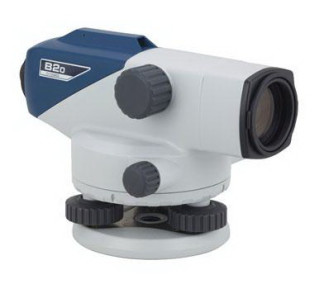

Общий вид нивелиров с компенсатором В20
Общий вид нивелиров с компенсатором ВЗО
Общий вид нивелиров с компенсатором В40
Пломбирование крепёжных винтов корпуса нивелиров не производится; ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
| Наименование характеристики | Значение | ||
| B20 | B30 | B40 | |
| Допустимая средняя квадратическая погрешность измерения превышения на 1 км двойного хода, мм | ±0,7 ±0,5* | ±1,5 | ±2,0 |
| Диапазон измерений горизонтальных углов, ... ° | 360 | ||
| Цена деления горизонтального лимба, . ° | 1 | ||
| Увеличение зрительной трубы, крат | 32 40** | 28 | 24 |
| Диаметр входного зрачка зрительной трубы, мм | 42 | 36 | 32 |
| Наименьшее расстояние визирования, м, не более | 0,2 | ||
| Угловое поле зрения зрительной трубы, . ° .', не менее | 1 20 | 1 25 | |
| Цена деления круглого установочного уровня, .'/2 мм | 10 ± 1,5 | ||
| Диапазон работы компенсатора, .', не менее | ±15 | ||
| Допустимая средняя квадратическая погрешность установки линии визирования, ..." | ±0,2 | ±0,5 | |
| Систематическая погрешность компенсатора, ...", не более: | ±0,5 | ||
| Коэффициент нитяного дальномера | 100 ± 1% | ||
| Значение постоянного слагаемого нитяного дальномера, м | 0 | ||
| Диапазон рабочих температур, °С | от минус 20 до плюс 50 | ||
| Габаритные размеры (ДхШхВ), мм, не более | 2^130x140 | 2^130x135 | |
| Масса, кг, не более | 1,85 | 1,7 | |
* - со съемным оптическим микрометром OM5 (по дополнительному заказу) ** - со сменным окуляром EL5 (по дополнительному заказу)
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус нивелиров.
| Наименование | Количество, ед. |
| Нивелир с компенсатором | 1 |
| Набор инструментов для юстировки | 1 |
| Транспортировочный футляр | 1 |
| Крышка объектива | 1 |
| Салфетка для протирки | 1 |
| Диагональная насадка DE16 для B20 (по дополнительному заказу) | 1 |
| Съемный оптический микрометр OM5 для B20 (по дополнительному заказу) | 1 |
| Сменный окуляр EL5 с увеличением 40х для В20 (по дополнительному заказу) | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки МП АПМ 26-15 | 1 |
осуществляется по МП АПМ 26-15 «Нивелиры с компенсатором B20, B30, B40. Методика поверки», утверждённой ГЦИ СИ ООО «Автопрогресс-М» в апреле 2015 года.
Перечень основного оборудования, необходимого для поверки:
- Нивелир типа Н-05 ГОСТ 10528-90;
- Теодолит типа Т2 ГОСТ 10529-96;
- Экзаменатор геодезический многодиапазонный ЭГЕМ, ПГ ±0,5”;
- Стенд универсальный коллиматорный ВЕГА УКС, СКО ±0,3";
- Рулетка измерительная 5 м 3 кл. т. ГОСТ 7502-98;
- Нивелирная рейка РН-3 ГОСТ 10528-90;
- Секундомер СДСпр-1-2-000 2 кл. т. ГОСТ 5072-79;
- Высотный стенд ГОСТ 10528-90.
Методика измерений приведена в документах: «Нивелиры с компенсатором B20, B30, B40. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к нивелирам с компенсатором B20, B30, B40
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».
2. Техническая документация «SOKKIA TOPCON CO., LTD.», Япония.
| Зарегистрировано поверок | 11892 |
| Поверителей | 87 |
| Актуальность данных | 13.09.2024 |
